Почему не горит ближний свет на Шевроле Ланос

Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос

Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?

Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.

Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.

Не работает прикуриватель на Шевроле Ланос? Починим!

Прикуриватель вблизи.

Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.

Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Основные неисправности

Проверьте фиксацию прикуривателя в гнезде.

Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.

Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.

Выход из строя предохранителя

Расположение блока предохранителей в салоне.

Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.

Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.

Поломка прикуривателя

Внешний осмотр.

Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.

Отлично подходит прикуриватель от ВАЗ-2108.

Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.

Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.

carfrance.ru

Не работает прикуриватель на Шевроле Ланос

Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.

В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.

При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.

Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.

А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.

Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.

Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.

Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.

В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.

Блок с предохранителями и реле под капотом

Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.

Для автомобилей выпущенных до 2010 года

Схема

Описание

Предохранители

1Резерв
210Электронный блок управления автоматической коробкой пере­дач, электронный блок системы управления двигателем
315Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик кон­центрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера
4Резерв
515Реле включения дальнего света фар
610Ближний свет фар
7Резерв
8
9
10
1130Цепь замка зажигания
1215Топливный насос
1315Цепь выключателя аварийной сигнализации
1420Цепь реле обогревателя стекла двери задка
1530Цепь блока предохранителей расположенного под панелью приборов
1630Цепь замка зажигания
1710Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар
1850Гидроэлектронный модуль ABS
1910Цепь передних противотуманных фар
2010Цепь звукового сигнала
2110Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов
2210Габаритные огни, электрокорректор света фар
2310Цепь реле компрессора кондиционера
2420Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
2530Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя

Реле

К1Реле топливного насоса
К2Реле дальнего света фар
КЗРеле ближнего света фар
К4Реле звукового сигнала
К5Реле противотуманных фар
К6Главное реле
К7Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К8Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К9Реле габаритных огней
К10Реле компрессора кондиционер

Для автомобилей выпущенных с 2010 года

Общая схема

Расшифровка

150Реле подогревателя заднего стекла, Блок предохранителей — панель приборов
215Выключатель аварийной световой сигнализации
330Замок зажигания
415Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
540Замок зажигания
615Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2
750Электронный блок управления тормозной системы (ЕВСМ)
810Модуль управления двигателем, Модуль управления коробкой передач (MFL)
920Реле подогрева сиденья
1010Запасной предохранитель
1130Реле вентилятора охлаждения KR620D, высокая скорость
1115Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
1240Электронный блок управления тормозной системы (ЕВСМ)
1310Муфта компрессора кондиционера
1415Запасной предохранитель
1520Низкая скорость вентилятора охлаждения
1630Реле стартера
1715Реле топливного насоса
1810Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый
1910Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона
2020Дальний свет фар, Комбинация приборов
2110Ближний свет левой фары, переключатель корректора света фар
2210Ближний свет правой фары
2310Реле звукового сигнала, Датчик незакрытого капота
2410Реле передних противотуманных фар
2520Запасной предохранитель
26Не используется
27Не используется
Реле
R1Реле кондиционера
R2Реле габаритных огней
R3Реле низких оборотов вентилятора
R4Реле высоких оборотов вентилятора
R5Реле передней противотуманной фары
R6Реле топливного насоса
R7Главное реле двигателя
R8Реле ближнего света фар
R9Реле звукового сигнала
R10Реле подогрева сиденья
R11Реле стартера
R12Реле включения дальнего света фар

Генератор

Причина неисправностиМетоды устранения
Горит сигнализатор отсутствия заряда аккумуляторной батареи. Напряжение бортовой сети автомобиля ниже 12,0 в (проверяется тестером)
Ослабло натяжение ремня привода генератораПодтяните ремень
Неисправен регулятор напряженияЗамените регулятор напряжения или генератор в сборе
Повреждены диоды выпрямительного блокаЗамените выпрямительный блок или генератор в сборе
Нарушено соединение выводов обмотки возбуждения с контактными кольцами, замыкание или обрыв в обмоткеПрипаяйте выводы или замените ротор генератора или генератор в сборе
Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу» (при замыкании генератор воет)Проверьте омметром обмотку. Замените статор или генератор в сборе
Напряжение бортовой сети автомобиля выше 15,0 В (проверяется тестером)
Поврежден регулятор напряженияЗамените регулятор напряжения или генератор в сборе
Шум генератора
Повреждены подшипники генератора (визг, вой). Шум остается при отключении проводов от генератора и исчезает при снятии ремня приводаЗамените подшипники или генератор в сборе
Короткое замыкание в обмотке статора (вой). Шум исчезает, если отключить провода от генератораЗамените статор или генератор в сборе
Короткое замыкание в одном из диодовЗамените выпрямительный блок или генератор в сборе
Сигнализатор отсутствия заряда аккумуляторной батареи не загорается при включении зажигания. Контрольные приборы не работают
Перегорел предохранитель F11 монтажного блока в салоне автомобиляВыясните и устраните причину перегорания. Замените предохранитель
Обрыв в цепи «выключатель зажигания — комбинация приборов»Проверьте провода от выключателя зажигания до монтажного блока и от монтажного блока до комбинации приборов
Не замыкаются контакты выключателя зажиганияПроверьте тестером замыкание контактов. Замените контактную часть или выключатель в сборе
Сигнализатор отсутствия заряда аккумуляторной батареи не загорается при включении зажигания и не горит при работе двигателя. Напряжение бортовой сети автомобиля ниже 12,0 В
Износ или зависание щеток, окисление контактных колец ротораЗамените щеткодержатель со щетками, протрите кольца ротора чистой ветошью, смоченной в бензине или замените генератор в сборе
Поврежден регулятор напряженияЗамените регулятор напряжения или генератор в сборе
Неисправен выпрямительный блокЗамените выпрямительный блок или генератор в сборе
Нарушено соединение провода с выводом щеткодержателяВосстановите соединение провода с выводом щеткодержателя
Отпайка выводов обмотки возбуждения от контактных колецПрипаяйте выводы, замените ротор генератора или генератор в сборе

Chevrolet Lanos Парти3ан › Бортжурнал › 2 в 1. Защита от перекрута стартера и доп реле стартера.

Делал давно. Фото не делал, поэтому все из сети.

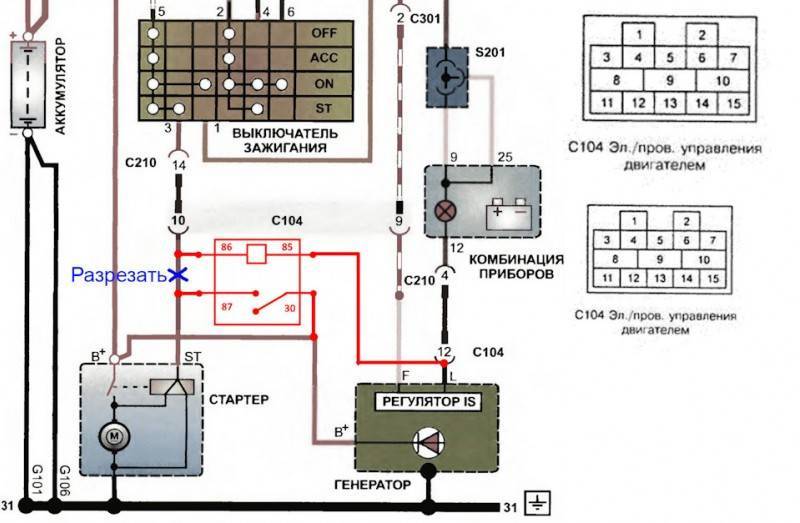

Эта доработка решает 3 проблемы1) Защита от перекрута стартера (например автозапуск или любители подержать ключ подольше)2) Разгрузка контактной группы замка, которая со временем имеет тенденцию подгорать3) Облегчение запуска на разряженной батареи. Все дело в том, что падение напряжения в цепи втягивающего реле значительно, с подгоранием контактов замка проблема усугубляется. Бывает на машинах с возрастом при напряжении АКБ 12В на втягивающее приходит в лучшем случае вольт 9. В результате получаем засаду — включаем стартер, он щелкает, но не крутит. В мороз с утра — проблема усугубляется.

Напряжение подается коротким путем через реле, контактная группа разгружается, падение напряжение минимально.

Защита от перекрута — На генераторе контакт L на массе до момента запуска двигателя, как только двигатель запущен, масса пропадает, реле размыкается.

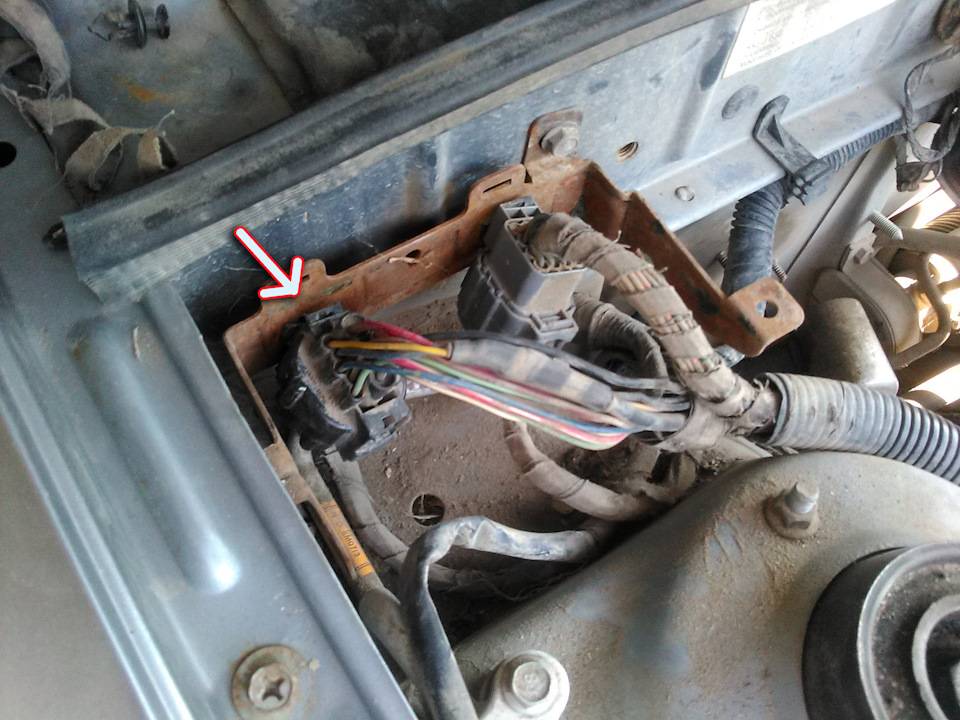

МонтажКолодку с реле удобно разметить рядом с разъемами C104 C105 в подкапотном под крышкой.

Дополнение.Реле на 30А

Панель приборов шевроле ланос описание

Панель приборов шевроле ланос

Расположение всех приборов показано на рисунку выше. Далее поговорим о том, что значит каждый прибор.

1. Лампочка, сигнализирующая о перегреве двигателя. В случае, если двигатель перегреется, индикатор будет светиться красным цветом. Если вдруг данная лампочка загорелась, нужно остановиться и дать двигателю остыть, а также устранить причину перегрева и, по возможности, устранить ее.

2. Лампа давления масла. Если давление масла в системе упадет, данная лампочка начнет гореть красным цветом, и вам нужно будет остановиться дабы долить масла.

3. Лампочка подушки безопасности. Если подушка не исправна, то при пуске двигателя данная лампочка начнет гореть красным цветом. Рекомендуем немедленно обращаться в сервисный центр для устранения проблемы, так как подушка может не только не сработать в аварийной ситуации, но и выстрелить просто так, во время движения, что спровоцирует аварийную ситуацию.

4. Покажчик температуры охлаждающей жидкости. Если стрелка приблизиться к красной зоне — это сигнал того, что скоро загориться лампочка, свидетельствующая о перегреве двигателя.

5. Лампочка, свидетельствующая о работе задних противотуманок. Горит желтым цветом.

6. Лампочка левого поворотного сигнала. При включении левого поворота, светиться зеленым цветом.

7. Лампа низкого уровня топлива. Данная лампочка загорается желтым цветом, когда в топливном баке остается менее чем 7,5 литров топлива.

8. Спидометр. Данный прибор показывает скорость движения автомобиля. Каждое деление шкалы соответствует 10 километрам.

9. Счетчик пробега. Показывает сколько автомобиль проехал за все время его эксплуатации.

10. Лампочка дальнего света. Загорается синим когда водитель включает дальний свет.

11. Лампочка правого поворота. Загорается зеленым и мигает когда включается правый поворот.

Читать также: Назначение датчика положения коленчатого вала

12. Лампочка противотуманок. Светится зеленым цветом если включены противотуманные фары.

13. Указатель уровня топлива в баке. Рекомендуем всегда держать уровень бензина на уровне, выше красного. Дело в том, что если ездить на резервном литраже бензина, есть высокая вероятность того, что бензонасос скоро выйдет из строя.

14. Лампочка, уведомляющая о неисправности антиблокировочной тормозной системы. В случае поломки светиться желтым цветом.

15. Лампочка, свидетельствующая о не закрытых дверях или багажнике. Так вы точно не забудете плотно закрыть двери крышку багажника.

16. Сигнализатор режима Kick Down. Работает только на автомобилях, оснащенных автоматической коробкой передач.

17. Лампочка тормозной системы. Если тормозной жидкости останется слишком мало, она загориться красным цветом.

18. Лампочка управления двигателем. Она должна загораться при включении зажигания, а затем плавно тухнуть. Если лампочка тухнет, или загорается ни с того ни с сего во время движения, это значит что с двигателем что-то не так.

19. Кнопка суточного пробега. При нажатии сбрасывает пробег, намотанный за определенное количество времени.

20. Счетчик суточного пробега. На самом деле он может считать больше суток, а сбросить его можно в любой нужный момент. Отличная штука для замера расстояния и расхода топлива.

21. Лампочка аккумулятора. Если аккумулятор разрядиться, она загориться красным цветом.

22. Лампа ремней безопасности. Если водитель или пассажир не пристегнулись, лампочка будет гореть красным цветом.

В автомобиле шевроле ланос лампочки панели приборов все обозначены характерными рисунками, так что спутать их очень сложно. Панель действительно простая и понятная, даже без данной инструкции разобраться в ней можно без проблем.

Автомобиль Ланос относится к категории бюджетных ТС, но при этом он является достаточно надежным и комфортным. Комфорт в управлении автомобилем зависит не только от удобных сидений, но еще и от информативности приборной панели. На приборке Ланоса есть все самые важные элементы. Некоторые водители до сих пор не знают назначения тех или иных элементов на приборной панели Ланоса. Если вы один из них, то пришло время разобраться со всеми обозначениями.

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

Схема блока

Описание предохранителей и реле шевроле ланос

Предохранители

EF180А Цепи предохранителей EF15 — EF20 и F1 — F7
EF230А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF330А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF430А Электродвигатели основного и дополнительного вентиляторов
EF530А Электродвигатели стеклоподъемников
EF650А Не используется
EF730А Элемент обогрева заднего стекла
EF830А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)Электромагнитная муфта компрессора кондиционера
EF1020А Лампы блок-фар (дальний свет)
EF1110А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF1210А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF1310А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos
EF1410А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF1515А Лампы противотуманных фар шевроле ланос
EF1615АТопливный насос
EF1710А Звуковой сигнал
EF1810А Электромагнитная муфта компрессора кондиционера
EF1925А Контакт «30» реле фар
EF2020А Контакт «30» реле габаритного света и освещения салона

Реле

Наименование
К1Звуковой сигнал
К2Лампы блок-фар
КЗЭлектромагнитная муфта компрессора кондиционера
К4Электродвигатель дополнительного вентилятора системы охлаждения
К5Лампы противотуманных фар
К6Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7Электродвигатели стеклоподъемников
К8Электродвигатель основного вентилятора системы охлаждения
К9Электродвигатель топливного насоса
К10Элемент обогрева заднего стекла
К11Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Другие причины, по которым не горит одна фара ближнего света

Иногда нештатная работа фар кроется в весьма необычных причинах. Так, известен случай, когда у хозяина Нивы отключился ближний свет после того, как он демонтировал очистители фар, которые давно перестали функционировать. В результате он долго не мог понять, почему отключился ближний свет на обеих фарах. Только экспериментальным путём ему удалось обнаружить, что для нормальной работы фар необходимо присутствие любого моторчика, хоть левого, хоть правого. В конечном счёте пришлось создавать имитацию присутствия этих элементов путём замыкания контактов, идущих на них.

Этот пример иллюстрирует, что если после проверки всех электрических цепей и функционирования всех элементов устранить неисправность не получилось, следует вспомнить о том, не вносилось ли в обозримом прошлом каких-нибудь изменений или усовершенствований в конструкции автомобиля. Ведь нельзя исключить того, что в процессе внесения изменений произошло нарушение какой-нибудь гениальной задумки инженера на автозаводе, что и спровоцировало исчезновение света.

В тех случаях, когда были приняты все вышеперечисленные меры, а добиться нормальной работы лампы ближнего света так и не удалось, следует обращаться к специалистам в СТО. В противном случае на дальнейший поиск причины, по которой не горит одна фара ближнего света, может уйти очень много времени без достижения нужного результата.

Выяснение причин, вызвавших отказ в работе ближнего света, и приобретение опыта по их устранению помогут и в том случае, если возникнет обратная проблема – перестанет гореть дальний свет при нормально работающем ближнем. Как правило, причины неисправности в этом случае те же, что и описаны выше, только к ним ещё добавляется неадекватная работа подрулевого переключателя. Кстати, он также может стать причиной, по которой не горит одна фара ближнего света. И в этом случае лучше всего его просто заменить.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Перегорела нить накала в лампочке

Первая мысль, которая приходит в голову, если не включился какой-либо источник света – перегорела лампочка. Автомобильные лампы устроены таким образом, что спираль ближнего света может перегореть при работоспособной спирали дальнего света. То есть, в галогеновых лампах имеются две отдельные нити накаливания, и обрыв одной из них не оказывает никого влияния на работоспособность второй.

Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:

  • открыть капот автомобиля;
  • демонтировать защитный кожух на обеих сторонах фары;
  • отключить контактную группу;
  • снять пружинные фиксаторы;
  • вытащить перегоревшую лампочку;
  • вставить новую;
  • произвести все подготовительные действия в обратном порядке.

При этом не следует забывать о соблюдении некоторых правил:

  • поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;
  • не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.

Необходим совет ( не горит передний левый габарит и протовотуманка левая) — Chevrolet Lacetti Club

Не горит габарит Деу сенс-ланос.Причина и ремонт.

Снимите облицовку радиатора см. Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F

Снимите плафон, отсоединив от него колодку с проводами. Проверьте контакты сигнала и соединительных колодок проводов.

Отсоедините колодку с проводами от патрона лампы ближнего света. Замена фары Вам потребуются: Отжав отверткой пластмассовые защелки крепления корпуса плафонов,

Для начала смотрим подсветку бардачка. Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу 10 А.

Шевроле Нива Зачем нужны светодиоды в габариты

Проверяем на целостность предохранители F4 и F6. Проверяем целостность предохранителя F21 номиналом 15 А, который по схеме отвечает за работу задних противотуманок. Проверяем предохранитель EF1 на 30 А, который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный. Под капотом тоже есть блок предохранителей.

Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.

Bulb replacement front Parking light for Chevrolet — Niva

Тыльная сторона панели приборов. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения.

При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы и ближнего, и дальнего света. Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар.

Схема включения противотуманных фар: На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рисунке 9. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.

Схема включения задних противотуманных огней: Схема включения заднего противотуманного света показана на рисунке 9.

Выведите петли пружинного фиксатора из крючков на корпусе фары, откиньте фиксатор и Берите лампу за колбу только в чистых перчатках или с помощью чистой тряпки. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

Замените лампу, вставьте патрон на место и зафиксируйте его пружинным держателем.

Информация

Подсоедините к патрону провода. Отсоедините колодку с проводами от патрона лампы ближнего света. Выньте держатель лампы габаритного света держатель установлен в корпусе фары с натягом и Вставьте новую лампу и установите держатель на место. Установите на место крышку фары и закрепите ее пружинным держателем. Для замены лампы переднего указателя поворота вам потребуется Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

Вставьте новую лампу и установите патрон на место.

Для замены лампы бокового указателя поворота: Отожмите боковой указатель в сторону передней части автомобиля и выньте его из отверстия в крыле. Выньте патрон с лампой и резиновым колпаком из корпуса указателя. Выньте лампу из патрона. Вставьте новую лампу в патрон, патрон — в корпус указателя и наденьте на корпус резиновый чехол.

Вставьте крючок корпуса указателя в меньшую прорезь отверстия в крыле и прижмите другую сторону указателя к крылу так, чтобы он зафиксировался защелкой. Для замены любой лампы в заднем фонаре: Для получения доступа к патронам ламп отогните клапан в обивке боковины багажника.

Туманки по феншую Шевроле Нива

Поверните патрон против часовой стрелки до упора и выньте его из корпуса фонаря вместе с лампой. При установке новой лампы выступы на лампе должны попасть в прорези на патроне.

Установите патрон с лампой в корпус фонаря, повернув его до упора по часовой стрелке. Для замены лампы в противотуманной фаре: Снимите пе

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
