Датчик давления в шинах как вариант на замену манометру

Особенности балансировки колес с датчиками

Данная процедура выполняется в рамках комплексного шиномонтажа и ставит целью устранение вибраций, колебаний и биений в колесах. В свою очередь, датчик является очевидным источником неравномерного качания, давая хоть небольшую, но дополнительную массу на ось. Как же правильно установить датчики давления в шинах, чтобы они не отражались на оптимальном балансе колеса? Полностью исключить эффект «крена» все равно не получится, поэтому главной задачей останется надежность фиксации. Что касается нюансов балансировки, то грамотный монтажник обеспечит распределение массы с помощью специального грузика. Это небольшие приспособления, которые фиксируются внутрь колеса. Но поскольку вес типового датчика редко превышает 15 г, что соответствует массе случайно застрявшего в протекторе камня, то и эту поправку специалисты делают далеко не всегда.

Лекарство от давления: тестируем шинные манометры

6 марта 2014 года

Чем лучше становятся автомобили, тем меньше внимания уделяют им владельцы. Мы обленились до того, что годами не подкачиваем шины и даже не вспоминаем про давление в них. Наверное, многие надеются: в случае чего на панели загорится «чек энджин» (в просторечии — «джеки чан»), а потом приедет техпомощь — подкачать колесо. Между тем любой шинный гуру солидно перечислит, чтό страдает от неправильного давления: расход топлива, управляемость, тормозной путь, комфорт, ходимость шин, ресурс подвески.

Отрадно, что шинные манометры из продажи не исчезли. Некоторые хочется купить за один только внешний вид. Осталось понять, есть ли от них польза. Жаль, что многие не приспособлены стравливать избыточное давление. Это раньше колпачки вентилей были стальными, с коротенькой отверткой, выкрутить золотник и стравить давление было несложно. Современные же колпачки пластиковые, бесштыревые — что делать, если перекачал?

Мы проверили образцы из разных классов — механические и электронные, простейшие и элитные. На фото они расположены в алфавитном порядке. Больше других нам понравились два: абсолютную точность они сочетают с удобством пользования.

Чаще проверяйте давление, коллеги! И не только артериальное…

Лекарство от давления: тестируем шинные манометрыЛекарство от давления: тестируем шинные манометрыОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Описание датчика давления в шинах

Датчик давления в шинах (ДДШ) – прибор, с помощью которого контролируется давление воздуха в шинах. Они реализуются ремкомплектом по 5 штук. ДДШ отличается типом крепления. Они могут быть внешние и внутренние.

Внешние дешевле, но ненадежные, так как надеваются на воздуховод резины. Второй тип монтируется вместо воздуховода внутрь диска. Через них осуществляется подкачка шин. Это надежные устройства, защищенные от внешних воздействий и аэробных нагрузок. Существуют как механические, так и электрические датчики обоих типов, которые отличаются конструкцией и принципом действия.

Виды комплектов для шин

Принцип работы и функции

Самые простые датчики контроля давления – механические. Они представляют собой внешние колпачки, которые устанавливают вместо штатных. В них находится клапан, замеряющий давление воздуха в колесах. В зависимости от этого значения индикатор находится либо в зеленой зоне – давление в 2 бар, либо в желтой – до 1,7 бар, либо в красной – до 1,3 бар.

Электронные датчики боле сложного исполнения. В них встроены электронные чипы, которые необходимо прописать. С помощью чипов информация о давлении передается на дисплей. Самые простые электрические датчики контроля давления оснащены индикатором, который горит зеленым, если показатель в норме, и горит красным, если есть отклонения от нормы.

Современные автомобили оснащены универсальными TMPS – системой контроля давления в колесах. По европейским нормативам на каждой машине должна быть установлена система TMPS, работа которой обеспечивается датчиками. Датчики контроля давления устанавливаются на каждом диске, поэтому ремкомплект состоит из 4-х приборов. Пример ремкомплекта на фото.

Ремкомплект для установки системы TMPS

Информация передается с помощью радиосигнала с периодичностью в 15 минут в спокойном состоянии и через 5 минут в движении. Обрабатывает сигналы система TMPS и выводит информацию на дисплей. На панели приборов в случае неполадок горит лампочка оповещения. Для питания ДДШ используются батарейки. Недостаток TMPS, что ее невозможно отключить. Поэтому, если сели батарейки горит контрольная лампочка. В этом случае батарейки нужно поменять.

В системе TPMS применяются внешние электронные датчики в виде колпачков, идущие в ремкомплекте. Они устанавливаются вместо штатных. Они не требуют балансировки, их легко устанавливать, что является их и плюсом, и минусом, так как вор легко их выкрутить. Герметичность обеспечивается только колпачком, что снижает их надежность.

Существуют ДДШ, вмонтированные в диски колес. Устройство устанавливается после разбортования шины на обод диска недалеко от ниппельного отверстия, что можно видеть на фото.

Прибор на диске

Шина устанавливается на место, балансируется с учетом ДДШ. Во время эксплуатации идет адаптация приборов. Минус таких устройств – сложность монтажа: их необходимо прописать, плюс – защищенность от воров, высокая герметичность системы.

Еще одним вариантом ДДШ являются микрочипы, которые монтируются внутрь шины при ее изготовлении. В памяти чипа заложена вся информация о шине (рекомендуемое давление, размерность, дата изготовления и др.). TPMS осуществляет контроль изменения давления воздуха в шинах. Если производилась подкачка или шиномонтаж, их нужно калибровать. Недостатком является неточность показаний при некоторых режимах движения и одноразовость использования, что ведет к удорожанию.

Варианты накачки шин

Как выбрать прибор для измерения давления в шинах

Правильный выбор авто манометра основывается на таких факторах.

  1. Принцип действия. Механика или электроника – это сложный вопрос по причине наличия достоинств у обоих кандидатов. Стрелочные версии более надежны, работают в любых условиях. Цифровые выходят вперед благодаря точности, однако необходимость менять батарейки скидывает их со счетов.
  2. Наличие нескольких градаций. Шкалы измерения PSI, BAR, At являются самыми популярными. Однако если выбирается версия с одним обозначением, предпочтительно остановится на «отечественных» атмосферах.
  3. Присутствие клапана сброса. В автомобильных версиях обязательно.

Учитывая все факторы вопрос определения модели отойдет сам по себе.

Устройство и принцип работы

Датчик давления в шинах (TPMS) является внутренним, то есть устанавливается на обод колеса в систему воздуховода. Благодаря такой конструкции практически полностью исключается вероятность хищения детали, а также механического повреждения в результате внешнего воздействия.

Находящийся внутри колеса датчик подает сигнал об опасном давлении внутри колеса, тем самым уменьшая вероятность негативного воздействия низкого давления в шинах на безопасность эксплуатации автомобиля.

Состоит TPMS из следующих элементов:

  • Электронного измерителя давления газа.
  • Радиопередатчика с фиксированной частотой.
  • Элемента питания
  • Фиксированного контакта.

При выходе из строя датчика его необходимо заменить на заведомо исправную деталь.

Как подключить датчики

Комплект марочной системы TPMS обычно состоит:

  • Из контроллеров с подписями для каждого колеса (количество зависит от класса авто, обычно в наборе идет четыре колпачка на легковой транспорт и шесть, если это система контроля давления в шинах для грузовиков). Подпись из двух латинских букв, где первая определяет расположение по горизонтали, вторая по вертикали. Пример: LF – левое (left) переднее (front).
  • Инструкции.
  • Трансивера с 1–5 кнопками по бокам, чтобы указать нормативы давления. На тыльной стороне крепежа приемника – двусторонний скотч для удобства монтажа. Держится этот прибор надежно, можно смело крепить на стекле, панели.
  • Набора ключей для разборки контроллеров или приемника.
  • Адаптера подключения (предусмотрен в проводных приспособлениях).
  • Запасных частей (наклейки, прокладки).

Способ установки зависит от типа устройства. Внешние контроллеры можно поставить самостоятельно, просто заменив «родные» колпачки воздушной трубки на колесах

Здесь стоит обратить внимание на металл резьбы контроллера. Он может быть алюминиевым или латунным

Важно, чтобы он совпадал с собственной резьбой ниппеля во избежание окислений. Внутреннюю TPMS устанавливают на площадках шиномонтажа

Процедура это недолгая и беспроблемная, зато защитит недешевую систему контроля давления в шинах от банального хищения

Внутреннюю TPMS устанавливают на площадках шиномонтажа. Процедура это недолгая и беспроблемная, зато защитит недешевую систему контроля давления в шинах от банального хищения.

Признаки неисправностей TPMS

Составной частью колёсного датчика является элемент питания. Обычно это надёжные и малогабаритные источники, рассчитанные на 5 лет и более. Но если после данного срока прибор начал сбоить и отказывать – может пора сменить батарейку.

Условия работы датчика в колесе таковы, что ему трудно дожить до разряда источника питания. Перегрузки ударные и от быстрого вращения, вибрации, перепады температуры, вода и грязь – всё это быстро не убьёт только самый надёжный прибор от серьёзного изготовителя. Рыночные аналоги больше года не живут.

Сигнал о неисправности может быть разным. Иногда используется внутренняя диагностика с зажиганием контрольной лампы

В прочих случаях легко обратить внимание на несоответствие между показаниями монитора и реальным давлением в шине. Подробности может сообщить сканер, подключённый через диагностический разъём

Рейтинг лучших манометров для измерения давления в резине

На отечественном рынке присутствует большое количество измерительной техники. Но выбрать действительно качественный прибор сложно. Дальнейший рейтинг составлен по отзывам покупателей и популярности в торговых точках.

5 место: Качок М30

Цена от 650 руб. Последнее место занимает неплохой цифровой измеритель отечественного производства. В целом приличная модель с удобным и стильным дизайном. Прожим золотника выполняется на достаточную глубину, что позволяет установить фактическое значение внутри колеса без дополнительных манипуляций. Также присутствует подсветка наконечника.

К минусам пользователи относят чувствительность к тряске и проблемы с питанием – быстро «дохнут» батарейки.

Достоинства:

  • минимальный вес;
  • компактный корпус.

Недостатки:

  • быстро садятся батарейки;
  • боится чрезмерной тряски.

4 место: Torero

Цена от 1000 руб. Далее на очереди списка лучших манометров расположилась электронная модель, изготовленная в металлическом корпусе. Стильный дизайн с пистолетной рукоятью дополняется неплохой точностью показаний замера автомобильных и других шин.

Здесь присутствует достаточная функциональность, надежность. В программе забито три общепринятые градации.

Достоинства:

  • прочный корпус;
  • присутствует три градации;
  • долго держит заряд.

Недостатки:

  • высокая стоимость;
  • неудобно смотреть показания прибора.

3 место: Heyler Aero Moment Pro

Цена от 300 руб. Дешево и сердито. Элементарный механический измеритель не самый точный, но надежность и удобство использования на высоте. Эргономика агрегата представлена клапаном сброса воздуха, обрезиненным корпусом и надежной прижимной головкой. Такое сочетание позволяет подняться кандидату на третье место. Однако некоторые покупатели нарекают на высокую вероятность покупки подделки.

Достоинства:

  • минимальный ценник;
  • удобно использовать;
  • прочный корпус.

Недостатки:

при покупке необходимо проверить правдивость показаний.

2 место: Daewoo DWM 7

Цена от 600 руб. Немного уступает лидеру корейский девайс электронного типа. Благодаря высокой точности показателей и трем градациям единиц измерения, возможно, получить точные данные из любого колеса. Единственным нареканием пользователей выступает слишком мелкий корпус – удерживать его большой рукой неудобно.

Достоинства:

  • хорошая точность;
  • надежная конструкция;
  • работает на сильном морозе.

Недостатки:

для автомобилиста с большими руками лучше выбрать менее компактную модель.

1 место: Беркут Digital

Цена от 100 руб.

Проверенная сотнями пользователей версия, представленная в удобном дизайне. Измерительный девайс имеет погрешность 0,05 Ат, что недостижимо для ближайших аналогов. Простота эксплуатации дополняется экономным расходом батареек. Единственным минусом считается замерзание дисплея во время нахождения на морозе. Инструкция говорит, что минимальная рабочая температура 0°С.

Достоинства:

  • превосходная точность;
  • удобный корпус;
  • экран легко читается.

Недостатки:

не предназначен для работы на холоде.

TPMS с внутренними датчиками

Принципиально такие системы ничем не отличаются от вышеописанных устройств. Большинство из них имеет возможность подключения внешних датчиков, как и SteelMate TP-77I.

Это устройство позволяет устанавливать контрольные значения срабатывания сигнализации от 1,2 до 4,6 Bar, что позволяет его использовать на разных типах автотранспортных средств. Для удобства эксплуатации устройство питается от прикуривателя, имеет встроенный разъем для подзарядки через USB.

Датчики устанавливаются в посадочное вентильное гнездо.

Они активируются непосредственно в начале движения. Программируются индивидуально, как по давлению, так и по температуре. Рабочий диапазон температур – от минус 40 до 105 градусов Цельсия.

Принцип действия датчика

Компактные сенсоры, контролирующие рабочие показатели в шинах, получили широкое распространение не так давно. Но принципы мониторинга давления в реальном времени существуют уже несколько десятилетий. К традиционным средствам контроля можно отнести системы косвенного измерения TPMS и блок управления ABS, одной из функций которого также является контроль давления в шинах. Новый же подход к реализации этой задачи по сути своей не изменился, если не брать в расчет коммуникационную составляющую. Как работает датчик давления в шинах современного типа? Он размещается либо в колесе, либо прикручивается к ниппелю (некоторые производители «резины» уже в базовой комплектации поставляют изделия с интегрированными сенсорами). В дальнейшем фиксация давления выполняется по типу компактного манометра. Главная же особенность, как уже отмечалось, заключается в реализации коммуникационной функции. Датчик может не иметь никаких проводов, а передача сигнала осуществляется по каналу Bluetooth. То есть автовладелец контролирует параметры через смартфон, обеспеченный специальным приложением.

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

  • датчик давления воздуха в шинах TPMS;
  • блок электроники;
  • устройство беспроводной передачи и приема данных;
  • монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.

Как правильно измерять давление в шинах?

Процесс измерения давления в шинах очень прост: снимаем колпачок с ниппеля и присоединяем манометр. Показания прибора смотрим по шкале или на цифровом дисплее прибора, в зависимости от его вида (аналоговый или цифровой).

Обычно давление измеряется в атмосферах или барах, которые примерно равны по значению (1 бар = 0,98 атм). В США давление принято измерять в фунтах на квадратный дюйм (psi). 1 psi равен 0,068 атм.

Цифровые манометры обычно имеют функцию переключения между единицами измерения.

Для того чтобы получить точное значение давления в шинах, измерения необходимо проводить на холодных колесах. То есть дать остыть резине после поездки минимум 5 часов. Машина должна находится на ровной горизонтальной площадке без дополнительной нагрузки.

Измерять давление в шинах рекомендуют не реже 1 раза в месяц и каждый раз перед длительной поездкой.

И не забывайте периодически проверять давление в запасном колесе.

Как установить и настроить датчик?

Установка датчиков контроля зависит от типа их размещения. Проще всего устанавливать датчики в виде колпачков. Для этого нужно приобрести ремкомплект, снять штатные колпачки и установить с датчиками. Для установки ДДШ на диски, необходимо снять шины, и устанавливать приборы на обода дисков в районе ниппелей.

Можно запрограммировать работу датчиков с помощью прибора TPS TEXA. Для этого нужно ввести код ID программируемого ДДШ на экране TPS и проверить его правильность. Устройство TPS имеет эксклюзивную функцию, которая позволяет сканировать универсальные ДДШ и определить датчик для программирования. Проверка соответствующего колеса показывает, что программирование TPS прошло успешно.

С помощью прибора TPS можно проверить момент затяжки гайки при монтаже датчика на диске и процедуру введения системы TPMS. Затем с помощью TPS нужно выключить лампочку, информирующую об ошибке, если она горит (автор видео — канал «РусТехника»).

Как отключить устройство?

При сезонной смене шин возникает ситуация, что при установленной системе TPMS выдается ошибка. Возникает вопрос, как отключить контроль датчиков. Полностью отключить систему TPMS невозможно. Можно попытаться отключить лампочку оповещения.

Существует несколько способов, как отключить индикаторную лампочку на приборной панели:

  1. Физическое удаление индикаторной лампочки с приборной панели.
  2. Физически отключить систему TPMS.
  3. Установление обманки для TPMS в виде трубы с размещенными в ней датчиками и накачанным до необходимого давления воздухом.
  4. Наклеить на лампочку черную ленту.

Все предложенные способы не способны отключить систему TPMS, они просто делают ее бесполезной. Чтобы она снова стала нормально работать, нужно либо купить дополнительный ремкомплект, либо заново прописать и т.д. Можно установить дешевый вариант системы TPMS китайского производства, правда, она может не подойти к данной модели авто. Система TPMS позволяет постоянно осуществлять контроль давления воздуха в шинах автомобиля.

Долго думал опубликовывать пост о смене резины или нет, но теперь точно уверен, что надо!Надо потому, что банальная смена сезонной резины у меня не прошла как по маслу, а заняла 4 с половиной часа!

Наверно моя ошибка в том, что я решил это сделать сегодня-в пятницу 13!

Сначала все шло как положено. Затем я вспомнил, что на вентилях резиновых (это их правильное название, в простонародье-сосок) совсем стерлась резьба и колпачок снимался не путем окручивания, а путем его вытягивания. Плюс не фиксировалась насадка компрессора для подкачки шин, приходилось держать руками, что очень неудобно, особенно зимой.

Словом, решено заменить соски!Принялись их снимать и тут началось! Принцип их крепления к диску-что то вроде болта с гайкой, которые присоединены к датчику.

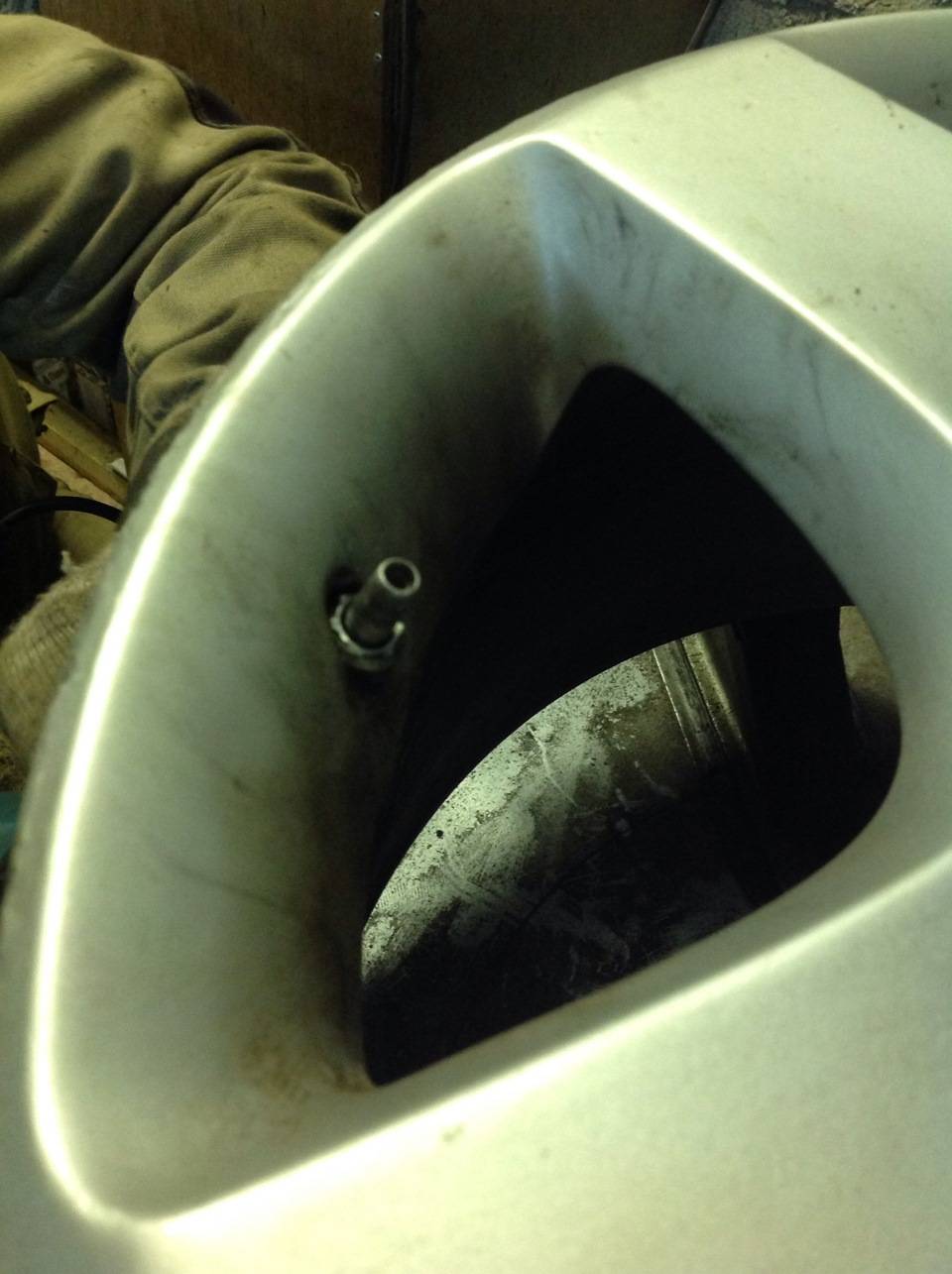

Гайка торчит снаружи диска

Напомню, датчики отключены через ваг ком по причине того, что сели в них батарейки, а ошибка висела и бесила вот тема об этом .Для замены всё равно пришлось бы снимать старые и мы решили ЛОМАТЬ!Но ломать не так то просто оказалось. Стоит там все намертво!

Система контроля давления шин (TPMS — Tyre Pressure Monitoring System) установлена не на всех автомобилях. Она относится к дополнительным опциям и направлена на своевременное обнаружение чрезмерного отклонения от нормы давления воздуха в шинах. Монтировать ее можно как самостоятельно, так и у официального дилера или в любой автомастерской.

Состоит система мониторинга из:

  • датчиков, установленных непосредственно в каждом колесе;
  • устройства, принимающего сигнал с датчиков и выводящего информацию на дисплей, которым может служить бортовой компьютер или зеркало заднего вида авто.
