Недостатки и достоинства
ВАЗ 21114 имеет очень большое количество слабых мест. Виной этому служит плохое качество отдельных узлов и механизмов. К недостатком относиться отсутствие гидрокомпенсаторов на клапанах. Из-за этого приходиться часто проводить регулировку тепловых зазоров в клапанах.
Несмотря на массу недостатков, достоинств у этого силового агрегата намного больше:
в первую очередь, к достоинствам ДВС нужно отнести соответствие европейским нормам токсичности. ВАЗ 21114 соответствует Евро 2, Евро 3, Евро 4; данный силовой агрегат при вполне приличном объёме в 1.6 литр имеет скромный аппетит. Что говорит о выгодной эксплуатации автомобиля с таким мотором; достоинством данного мотора является устройство привода ГРМ. С ременным приводом распределительного вала мотор работает тихо, просто шепчет
Конструкция поршня имеет углубление, благодаря этому поршни не гнут клапана; применение инжектора для системы питания, увеличивает мощность и крутящий момент, и уменьшает расход топлива и токсичные выбросы; важное значение имеет невысокая стоимость запасных деталей и их наличие в любом автомобильном магазине; к достоинствам относится: простота конструкции ВАЗ 21114, высокая ремонтоспособность и возможность обслуживания двигателя своими руками
Обслуживание и часто задаваемые вопросы
Устройство движка 2115 позволяет автолюбителю проводить техническое обслуживание транспортного средства своими руками. Межсервисный интервал составляет 13-15 тысю км пробега. Для тех, кто хочет подольше сохранить мотор и продлить ресурс, рекомендуется сократить срок проведения планового технического обслуживания до 10 000 км.
Кроме плановой замены масла, в двигателе ВАЗ 2115 следует проводить и другие диагностические работы в каждом ТО. Так, например, необходимо визуально осматривать мотор на наличие подтеков, проверять состояние ремня газораспределительного механизма и диагностировать работоспособность всех систем и датчиков. Стоит помнить, что хорошее техническое обслуживание продлевает жизнь двигателю.
Часто задаваемые вопросы
Просмотрев форумы и пообщавшись с автомеханиками, можно прийти к выводу, что владельцы двигателя ВАЗ 2115 инжектор 8 клапанов задают одни и те же вопросы каждый раз. Попробуем учесть полученные данные, а затем сгруппировать вопросы и дать на них ответы.
- Гнет ли клапана в ВАЗ 2115? — Как и на любом другом транспортном средстве, конечно гнёт. Это случается в том случае, если обрывает ремень ГРМ. Чтобы этого не случилось, его необходимо менять каждые 45-50 тыс. км пробега или при подозрении на выход со строя. Стоит отметить, что не только погнет клапаны, но и повредит сопутствующие элементы, а также может оставить отпечаток на поршнях. В любом случае — это приведет к капитальному ремонту силового агрегата.
- Где находится номер двигателя на ВАЗ 2115? — Как и во всех моделях Лада, найти номер мотора можно со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.
- Какой объем масла в двигателе 2115? — Объем масла в двигателе составляет 3,5 литра. Но, с этим вопросом, автолюбители задают еще один — Какие масло в двигатель 2115 лучше всего заливать? — Наиболее рекомендуемое моторное масло для мотора считается с индексом 10W-40. Также, автомеханики рекомендуют заливать 5W-30 и 5W-40. При этом производитель масла остается на усмотрение владельца транспортного средства.
Описание конструкции двигателя
На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.
Поперечный разрез двигателя 11183 (1,6i):
1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя; 3 — коленчатый вал; 4 — масляный фильтр; 5 — насос охлаждающей жидкости; 6 — выпускной коллектор; 7 — поршень; 8 — штанга крепления впускного трубопровода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — топливная рампа; 13 — ресивер; 14 — кронштейн; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 — болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча зажигания; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки масляного щупа; 30 — шатун; 31 — маховик; 32 — блок цилиндров; 33 — прокладка поддона картера; 34 — масляный щуп; 35 — маслозаборник
Блок цилиндров — чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо — сталеалюминевое (с одной стороны желтое, с другой — стального цвета), заднее — металлокерамическое (желтого цвета с обеих сторон).
Поршни — из алюминиевого сплава, с залитыми в них стальными кольцами. Для предотвращения удара поршней по клапанам при обрыве ремня привода ГРМ или срезании его зубьев, в днище каждого поршня сделаны углубления под тарелки клапанов. На каждом поршне установлено одно маслосъемное и два компрессионных кольца.
Пальцы — плавающего типа (зафиксированные в отверстиях поршней с двух сторон пружинными стопорными кольцами). На часть двигателей 2111 может быть установлена шатунно-поршневая группа двигателя 21083, где пальцы зафиксированы в верхних головках шатунов методом «горячей посадки».
Шатуны — стальные, кованые, со съемными крышками. Крышки шатунов не взаимозаменяемы и устанавливаются на шатуны только в одном положении. На шатунах и их крышках нанесена маркировка номера цилиндра.
Снизу к блоку цилиндров, через прокладку, крепится поддон картера.
Система смазки двигателя комбинированная — под давлением и разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через маслозаборник насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля уровня масла в поддоне установлен измерительный щуп и электрический датчик недостаточного уровня масла. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.
В теле коленчатого вала просверлены каналы. При работе двигателя масло под давлением из блока через отверстия и проточки во вкладышах коренных подшипников и отверстия в коренных шейках попадает в каналы коленчатого вала и по ним поступает к шатунным шейкам, смазывая их. Технологические отверстия каналов закрыты стальными штампованными заглушками.
Технические характеристики ВАЗ 2114
| Наименование | Характеристика |
| Тип двигателя | Рядный, продольного типа, 4-цилиндра, 8-клапанов |
| Тип топлива | Бензин (возможна установка газового оборудования) |
| Работа цилиндров | 1-4-3-2 |
| Распределительная, инжекторного типа | — |
| Управление | Bosch, «Январь» или GM |
| Расположение распредилительнового вала | Верхнее |
| Привод | Передний |
| Диаметр поршня и колец | 82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05) |
| Коленвал | Чугун |
| Блок цилиндров | Чугун |
| Система ГРМ | Ремень и ролик |
• диаметр цилиндра — 82 мм; • дстепень сжатия — 9,8; • добъем ДВС — 1,5 литра; • дмощность двигателя — 78 л. с.; • дмаксимальный крутящий момент — 116 Нм при оборотах 3000; • дсредний расход топлива в смешанном режиме 7,3 л на 100 км пути; • двес ДВС — 127 кг; • дмоторесурс силовой двигательной установки составляет 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров; • двозможен реальный тюнинг двигателя различными способами и без потери ресурса мощность можно увеличить до 120 л. с., имеется потенциальная возможность увеличения мощности ДВС до 180 л. с., но с существенной потерей ресурса силовой установки. В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.
1 . Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке.2 . Отсоединить все трубки, через которые подается бензин.3 . Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки.4 . Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок.5 . Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами.6 . Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики.7 . Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки.8 . Заблокировать маховик и снять шкив генератора.9 . Снять привод распредвала с крышкой, механизмом натяжения и шкивом.10 . Открутить помпу, снять выпускной коллектор и термостат.11 . Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос.12 . Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку.13 . Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика.14 . Убрать крышки с коренных подшипников вместе с нижними вкладышами.15 . Аккуратно вытащить коленчатый вал
Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин.16. Убрать верхние вкладыши и упорные полукольца. При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь
При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали
При переборке ДВС требуется внимательно осматривать каждый агрегат, узел или деталь. При обнаружении механических повреждений запчасть подлежит обязательной замене. Также заменить требуется все прокладки, шайбы и неметаллические детали.
Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.
Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов. Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.
Видео с примером установки турбины для увеличения мощности на ВАЗ-2114
ТЕМА ДЛЯ ТЕХ, КТО ХОЧЕТ СДЕЛАТЬ “КАЛИНКУ” ДИНАМИЧНЕЕ ПРИ НЕБОЛЬШИХ ЗАТРАТАХ.
1. Решил сделать свою КАЛИНКУ помощнее, подинамичнее. Чиптюнинг даёт улучшение но не на столько чтобы быть довольным. Решил идти дальше.
2. И ТАК – ЗАМЕНЯЕМ распредвал двигателя (речь идет о двигателе 1,6л 8 кл.). Для замены выбрал распредвал ОКБ “ДИНАМИКА” 8-266-101, который даёт прирост мощности 15 л.с. и прирост момента 16 кг/м.
3. Для нового распредвала меняем прошивку под него. (но для точной отстройки прошивки необходим контроллер ЯНВАРЬ 7,2 (но не 7,2+).
Все работы проводил в ОКБ “ДИНАМИКА” толлько из-за прошовки под 101 распредвал (хотя по механике могу всё сам сделать).
4. И ТАК покатался – чувствую, что момент на валу чувствительно возрос на всех оборотах. НО. ЖЕЛЕЗО ЭТО ТОЛЬКО 50% УСПЕХА.
Чувстую, что прошивка под этот распредвал НЕ АХТИ .
ТАК-КАК я раньше сам ставил и отстраивал подобные распредвалы на карбюраторных машинах – и знаю на что ини способны.
5. Поехал к ПАУЛЮСУ дорабатывать прошивку под 101 распредвал!
ХОРОШАЯ ПРОШИВКА вторые 50% УСПЕХА.
Моя КАЛИНКА совсем по другому побежала!!
Динамика разгона стала заметно лучше, причём с самых низов и вплоть до 6000об/мин! На дороге многие машины и иномарки тоже уступают мне по динамике разгона! ЕЗДА СТАЛА ГОРАЗДО УВЕРЕННЕЙ И СПОКОЙНЕЙ (психологически я уверен в своей машинке). )
Я расчитывал, что с увеличением мощности повысится расход топлива – НЕ ПОВЫСИЛСЯ. (напомню прошивка ПАУЛЮСА – 50% успеха). Буквально недавно делал путешестивие по ЗОЛОТОМУ КОЛЬЦУ (600км) (Владимир, Суздаль, Гуль Хрустальный),агрузка машины 100% – 5 человек в машине и багаж.
РАСХОД – 5,9 л/100км . Причём ехал не экономил 100-120км/ч при обгоне 140 км/ч.
Сейчас средний расход (город-трасса) менее 7л.
ВАШ РАСХАД УВЕЛИЧИТСЯ ИЗ-ЗА ТОГО, ЧТО МАШИНА ЛУЧШЕ ЕДЕТ И ХОЧЕТСЯ СИЛЬНЕЙ ДАВИТЬ НА ГАЗ!
Я МАШИНОЙ ДОВОЛЕН.
ВСЕ РАСХОДЫ на тюнинг двигателя менее 15 тыс. рублей (из них 4 тыс.руб на покупку ЯНВАРЯ всесто БОШ).
ЕЩЁ ОЧЕНЬ ТОНКИЙ ВОПРОС! ПОЧЕМУ Я ВЫБРАЛ 101 РАСПРЕДВАЛ.
1. Почему-то все стремятся ставить полуспортивные распредвалы (106, 107, 108, 109) которые дают прирост мощности и момента на высоких оборотах 5000-7000 об/мин. НО. У таких валов малый прирост МОМЕНТА (или вообще нет) на НИЗКИХ и СРЕДНИХ оборотах, что при обычной езде даёт порой проигрыш с обычными распредвалами.
На таких валах что бы нормально ездить (динамично) надо постоянно раскручивать двигатель до высоких оборотов 5000-7000 об/мин. – и часто вы ездиете в таком стиле – только на гонках.
2. ПОЭТОМУ я выбрал распредвал 101 который даёт ощутимый прирост МОМЕНТА с оборотов холостого хода и вплоть до 5000-6000 об/мин. что при обычной езде даёт огромный выигрыш в динамике разгона уже с трогания.
Хотя с этим распредвалом можно и погонятся, без труда спорю с иномарками с движками объёмом до 1,8-2 литра!
ОГРОМНОЕ СПАСИБО ВЛАДИМИРУ ГОЛУБЕВУ И РАБЯТАМ ОКБ “ДИНАМИКА”!
Опции темы
Двигатель ВАЗ 2114, 2115, 2116 какой лучше, преимущества
В данной статье поговорим о двигателях, которые устанавливаются на все семейство Самар.
Двигатель – сердце машины, соответственно, от типа двигателя и зависят все основные характеристики автомобиля: мощность, расход топлива, надежность, ремонтнопригодность.
На ВАЗ 2114 2115 2116 устанавливаются инжекторные двигатели объемом 1,5 и 1,6л.
Двигатель 1,5л 8кл
- Двигатель объемом 1,5л устанавливался на ВАЗ 2114 2113 2115 до 2007 года выпуска включительно.
- Индекс двигателя по паспорту – 2111.
- Характеристики Двигателя 1,5л.
- Объем — 1500 см³ (58 квт).
- Крутящий момент – 116 Нм (при 3000 об/мин).
- Мощность – 77 л.с.
- Разгон до 100 км/ч – 13,2 сек.
Двигатель 1,6л 8кл
- Двигатель объемом 1,6л устанавливался на ВАЗ 2114 2113 2115 до 2007 года выпуска включительно.
- Индекс двигателя по паспорту — 21114/1116.
- Объем двигателя – 1600 см³.
- Мощность – 81 л.с.
- Крутящий момент – 132 Нм (при 3800 об/мин).
- Разгон до 100 км/ч – 13,2 сек.
Особых проблем в целом по двигателям нет, разве что 8кл. моторы любят троить по тем или иным причинам.
Двигатель 1,6л 16кл
Двигатель 1,6л 16кл
На ВАЗ 2114, 2113, 2115, в ограниченной серии от производства «СуперАвто» устанавливались 16кл. двигатели объемом 1,6л с индексами 21124 от «Двенашки» мощностью 89л.с. и от «Приоры» с индексом 21126 мощностью 98 л.с.
Двигатель 21124 1,6л 16кл:
- Мощность – 89л.с.
- Крутящий момент – 131 Нм при 3100 об. мин.
- Разгон до 100 км/ч – 11,5 с.
Двигатель 21126 1,6л 16кл:
- Мощность – 98л.с.
- Крутящий момент – 145Нм при 4000 (об/мин).
- Разгон до 100 км/ч – 10,5с.
Какой двигатель лучше: 1,5 8кл или 1,6 8кл?
Часто люди при выборе автомобиля задаются вопросом, а какой двигатель лучше? В нашем же случае – все не так просто. Подобный вопрос может возникнуть, если рассматривать покупку авто уже лохматых годом : 2006-2007. Именно в этот период на ваз 2113 2114 2115 устанавливались двигатели как 1,6л так и 1,5л, характеристики которых изложены выше.
По сути двигатели 1,5 и 1,6л 8кл ничем не отличаются, помимо объема, норм выхлопа, систем подачи топлива и парой датчиков. Поэтому главным отличительных пунктом является именно объем двигателя. Разница в 0,1 л дает намного больший крутящий момент с низов, чуть больше максимальной мощности и пожалуй даже – такой же или даже меньший расход двигателя чем на 1,5л. Единственный минус – более шумноватый в работе на холостых.
Раньше, в годах 2008-2012 люди не охотно брали двигатели 1,6 мол, ломучий, громкий, и т.д. – по факту 1,6 двигатель превосходит мотор объемом 1,5л по всем показателям, соответственно мы вам рекомендуем его. Но это что касается 8 кл моторов, которые устанавливались серийно. Далее рассмотрим 16кл. моторы.
Какой мотор лучше 1,6 16кл или 8кл?
16кл моторы устанавливались ограниченной серией на АвтоВАЗе или на дочернем предприятии «СуперАвто». Так же 16 кл моторы самостоятельно устанавливались фанатами тюнинга.
По совей технологичности 16кл моторы превосходят 8кл двигатели, соответственно если есть вариант взять 16кл мотор – то было бы неплохо остановиться на таком варианте, но везде есть свои ньюансы.
Преимущества 16кл. моторов над 8кл
- Лучшая продувка цилиндров – большая мощность.
- Более стабильная работа двигателя – меньше шумов.
- КПД двигателя больше – меньший расход топлива.
Но! 1,6 16кл двигатель от Приоры (21126) гнет клапана при обрыве ремня – почему-то это многих пугает. Просто нужно следить за состоянием автомобиля, ремней, роликов, помпы и все будет нормально! На всех современных автомобилях – гнет клапана.
Какое масло лить в двигатель?
Малсо бывает как трансмиссионное так и для двигателя. Так же масла разделяются по классу вязкости. Определенному двигателю предназначена определенная вязкость. К примеру какой то мотор любит больше синтетику, какой-то – полусинтетику.
Для 8кл рекомендуется полусинтетика:
Для 16кл рекомендуется синтетика:
Как заменить масло?
Конструкция
Все модификаций двигателя, устанавливаемого на ВАЗ 2114 имеют вылитый из чугуна блок и инжекторную систему впрыска топлива. Несмотря на конструктивные решения, применяемые для улучшения динамических и экологических показателей, устройство двигателя ВАЗ 2114 сохранило простоту и умеренную цену обслуживания.
Эксплуатация и ресурсность
Замену масла стоит производить через каждые 9-11 тыс. км. Независимо от модификации, для замены масла потребуется 3.2 литра. Рекомендуемая вязкость: 5W-30, 10W-40, 5W-40, 15W-40.
Согласно заводу изготовителю, ресурс моторов составляет 150 тыс. км. (200 тыс. км для Приора мотора). Практика показала, что при должном обслуживании мотор способен преодолеть до 250 тыс. км.
Несоблюдение нормативов проведения ТО и неправильный тюнинг двигателя ВАЗ 2114 значительно уменьшают его ресурс.
Особенности и недостатки
1.5і л:
- после обрыва ремня ГРМ клапана остаются невредимыми;
- требуется регулярное регулирование зазоров клапанов;
- износ узлов системы охлаждения;
- сопливит масло из-под клапанной крышки;
- течь масла из-под датчика-распределителя зажигания и бензонасоса;
- плохое крепление выпускного коллектора (решается заменой стальных гаек на латунные);
- ненадёжность ранних систем впрыска.
1.6і л:
- Обрыв ремня ГРМ не деформирует клапана;
- потребность в периодической регулировки клапанов;
- повышенная шумность и вибронагруженность.
16V 1.6і л (124):
- Благодаря лункам на поршнях, даже с умеренными спортивными валами при обрыве ремня ГРМ не загибает клапана;
- каждые 15 тыс. км нужно подтягивать ремень ГРМ.
16V 1.6і л (126):
обрыв ремня ГРМ приводит к загибанию клапанов (решить проблему можно, установив безвтыковые поршни.
Популярные неисправности
Ввиду неидеального качества исполнения агрегата и большого количества некачественных запчастей, мотор и навесное оборудование требуют к себе повышенного внимания.
Основные проблемы и возможные причины:
- Нестабильная работа на холостом ходу ВАЗ 2114, двигатель глохнет после запуска. Причина – Закоксование регулятора холостого хода (РХХ), «моросит» датчик положения дроссельной заслонки, вакуумник, недостоверные сигналы датчика массового расхода воздуха;
- Ухудшился запуск, двигатель троит – причиной могут быть: неправильная регулировка клапанов, отсутствие компрессии в одном из цилиндров (возможно, прогорел клапан), износ клапанных пружин, подсос воздуха (проверить места соединения шлангов и патрубков, идущих после ДМРВ и на вакуумник, шланг клапана продувки абсорбера, плотность прилегания форсунок к ГБЦ), неисправность модуля зажигания, свечи не подают искру, неработоспособность высоковольтных проводов, неправильные фазы газораспределения (возможно, на несколько зубьев проскочил ремень ГРМ);
- Пропала приёмистость и не тянет двигатель ВАЗ 2114. Поломка возможна из-за неисправности модуля зажигания (симптомы проявляются на прогретом моторе), забитый катализатор, бензонасос не создаёт нужного давления, загрязненный воздушный фильтр, подсос воздуха, нагар на свечах зажигания, отсутствие компрессии;
- Посторонние стуки, шумность и вибрации двигателя ВАЗ 2114. Поломка может появиться, потому что зазоры клапанов нуждаются в регулировке, проседание клапанных пружин, проседание седел, износ коренных подшипников коленвала или шатунных подшипников (возможно, что стучат сами поршни), гидрокомпенсаторы, износ крепления двигателя (подушки);
- Не показывает температуру двигателя ВАЗ 2114. Возникает вследствие неисправности датчика температуры ОЖ (за показания на приборке отвечает датчик, вкрученный в ГБЦ), обрыв цепи, окисление контактов, неисправность в показателе на приборной панели;
- Двигатель греется. Поломка термостата (жидкость циркулирует только в рубашке охлаждения ДВС). Покупая термостат, смотрите в инструкции, на какую рабочую температуру двигателя он рассчитан (для рассматриваемых двигателей это 95-103 градуса); повреждение крыльчатки водяной помпы, неисправность датчика включения вентилятора или же сам вентилятор не работает.
Особенности системы питания двигателя 2111 (1,5i)
Расположение элементов системы питания двигателя 2111 (1,5i) в моторном отсеке:
1 — ресивер; 2 — шланг подвода разрежения к регулятору давления топлива; 3 — дроссельный узел; 4 — топливная рампа; 5 — регулятор давления топлива; 6 — шланг подвода воздуха к дроссельной заслонке; 7 — адсорбер; 8 — воздушный фильтр; 9, 10 и 11 — шланги системы вентиляции картера; 12 — трос привода дроссельной заслонки; 13 — диагностический штуцер
Читать дальше: Сопротивления для светодиода 12в
Топливный насос
объединен с датчиком указателя уровня топлива в единый узел —топливный модуль (часто называемый- электробензонасосом). Насос под давлением подает топливо из бака через топливный фильтр в топливную рампу.

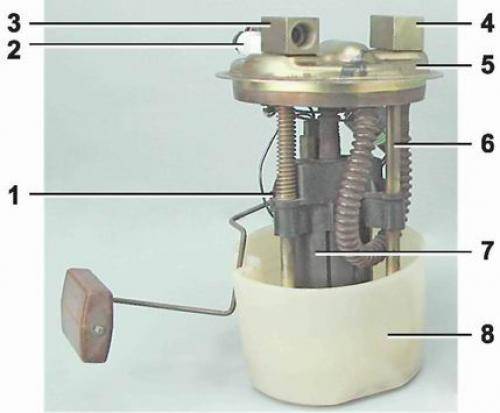

Топливный модуль двигателя 2111 (1,5i):
1 — датчик указателя уровня топлива; 2 — соединительная колодка; 3 — входной патрубок; 4 — выходной (нагнетающий) патрубок; 5 — крышка модуля; 6 — направляющая крышки модуля; 7 — электробензонасос в пластмассовом кожухе; 8 — заборная камера
Топливная рампа двигателя 2111 (1,5i) в сборе с форсунками:
1 — диагностический штуцер; 2 — топливная рампа; 3 — трубка подвода топлива к топливной рампе; 4 — регулятор давления топлива; 5 — трубка отвода (слива) топлива в бак; 6, 7, 8 и 9 — форсунки
Регулятор давления топлива
установлен на топливной рампе. Избыточное количество топлива возвращается в бак по сливному топливопроводу.

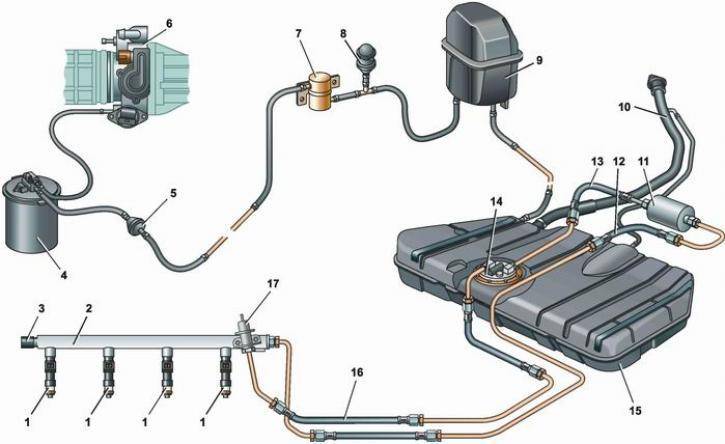

Схема системы питания двигателя 2111 (1,5i):
1 — форсунка; 2 — топливная рампа; 3 — диагностический штуцер; 4 — адсорбер; 5 — обратный клапан; 6 — дроссельный узел; 7 — гравитационный клапан; 8 — предохранительный (двухходовой) клапан; 9 — сепаратор; 10 — заливная труба; 11 — топливный фильтр; 12 — сливной топливопровод; 13 — шланг топливопровода, соединяющий выходной патрубок топливного модуля с топливным фильтром; 14 — топливный модуль; 15 — топливный бак; 16 — топливопровод, соединяющий топливный фильтр с топливной рампой; 17 — регулятор давления топлива
Модификации двигателя Ваз 2114
За десять лет серийного производства Ваз 2114 на него устанавливали:
- 1.5i. Двигатель Ваз 2114 объемом 1.5 литров, с 8-ю клапанами. Максимальная его мощность была 78 л. С. при 5800 об/минуту. Крутящий момент при 3800 оборотах/минуту достигает 116 Н.м. На 100 км в смешенном цикле расход бензина 7,3 литра. В этой модификации двс применили инжекторный впуск с управлением через ЭБ, вместо устаревшего карбюраторного, установили новый распределительный вал с подкорректированными фазами. Благодаря внедрению в двигатель ваз 2114 инжектора, инженерам удалось повысить эффективность двигателя, увеличив его мощность, и при этом снизив расход топлива. Это стало большим отправным шагом в развитии всего модельного ряда двс Волжского автозавода.
- 1.6i. В 2004 году выпустили модификацию двигателя с увеличенным объемом в 1.6 литра. Он развивал мощность в 81 л. с. при 5200 оборотах/минуту и 125 Н.м. при 3000 оборотах/минуту. В смешенном цикле двигатель расходует 7,6 литров бензина на 100 км. Двигатель ваз 2114 с инжектором и 8-ю клапанами получил увеличенный объем за счет увеличенной на 2.3 мм высоты цилиндра, что позволило сделать больший ход поршня. Модуль зажигания сменился катушкой. Двс получился более мощным и экологичным, но расход топлива увеличился по сравнению с предшествующей моделью.
- 16V 1.6і (124). Также в 2004 году был выпущен двигатель с объемом 1.6 литра, но уже с 16-ю клапанами, то есть по 4 на каждый цилиндр. Этот мотор уже имел 89 лошадиные силы на маховике при 5000 оборотах/минуту и 131 Нм крутящего момента на оборотах двигателя 3700 в минуту. Завод заявляет расход в смешенном цикле 7,5 литров на 100 км пробега. Мотор ваз 2114 8 клапанный с инжектором получил доработку в виде увеличения количества клапанов до 16 штук. Остальные характеристики остались прежними. Автомобиль начал соответствовать требованиям экологичности ЕВРО-3, обрел дополнительные 8 лошадиных сил и стал немного более экономичным.
- 16V 1.6і (126). В 2007 этот двигатель сильно доработали, объем остался прежним 1.6 литров, но мощность уже достигала 98 л. с. при оборотах 5600 в минуту, а крутящий момент развивается 145 Н.м. на 4000 оборотах/минуту. Расход топлива сократился до 7,2 литра на 100 км.
Над старым мотором ваз 2114 за 3 года хорошо поработали и внесли несколько изменений:
- шатунно-поршневая группа облегчена на 39%;
- изменен привод ГРМ, он стал автоматически натягивающимся;
- лунки для клапанов уменьшились в размерах;
- качество хонингования цилиндров значительно поднялось.
Все эти и некоторые менее значительные доработки увеличили крутибильность мотора и теперь он развивал 98 л. с. и имел пик момента 145 Н.м. При всем этом значительно снизился расход топлива. Это двс получился самым удачным из всех и стал большим достоинством автомобилей, комплектующихся им.
Чип-тюнинг двигателя ВАЗ
Изменение конструкции ДВС можно назвать существенной модернизацией, которая приведет к изменению его основных характеристик. Однако подобный метод тюнинга довольно затратный, самостоятельно его провести можно только при наличии определенных навыков и опыта, а конечный результат предугадать невозможно. На некоторых автомобилях ВАЗ устанавливаются бортовые компьютеры, которые регулируют работу ДВС. Установленная программа определяет основные характеристики двигателя: она влияет на мощность, ограничение скорости, расход топлива, холостой ход и другие особенности работы двигателя.
При рассмотрении чип-тюнинга отметим следующие возможные результаты:
- Повысить мощность на 5-10%. При этом возможность повышения мощности зависит от того, какие настройки были установлены по заводу, то есть был ил оставлен запас мощности, а также от состояния двигателя. Известны случаи, когда мощность двигателя повышалась на 20%, что может существенно снизить срок службы агрегата.
- Снизить расход топлива можно примерно на 5%. Снижение расхода топлива приведет к плавному набору оборотов, то есть быстрый старт со светофора уже не получится. Поэтому данная модификация подходит для водителя, которого волнует больше экономия, чем ощущения, полученные при вождении.
- Сделать холостой ход более плавным и стабильным.
Тюнинг двигателя ВАЗ 2114 путем установления новой прошивки должен проводиться исключительно профессионалами, так как допущенные ошибки могут привести к существенным неисправностям ДВС. В последнее время проводить снятие бортового компьютера для чтения с него информации и перезаписи программы не нужно – подключение проводится через разъем, для этого используется компьютер и специальный переходник. Во время работы выполняется лишь частичный разбор панели, в которой был спрятан разъем для подключения.
Работа по прошивке чипа выглядит следующим образом:
1. Проводится диагностика двигателя для выявления неисправностей. 2. После определения состояния ДВС к чипу подключается компьютер. 3. При подключении компьютера загружаются таблицы с установленными настройками. 4. Программист проводить загрузку предустановленных настроек, к примеру, для повышения мощности на 10%. 5. После внесения настроек проводится тестирование двигателя и внесение корректировок.
Следует понимать, что к каждому двигателю подбираются уникальные настройки, которые зависят от состояния ДВС и других моментов. Самостоятельно провести рассматриваемую работу можно, но только при наличии определенных знаний и опыта. Допущенные ошибки могут привести к сбросу настроек, заданию недопустимых параметров. Также следует учитывать, что после проведения чип-тюнинга обязательно нужно выполнить диагностику двигателя, так как в противном случае есть вероятность сильного износа из-за введения неправильных параметров.
Таблица заводских характеристик двигателя ВАЗ-2114
| Модификации автомобиля | 2114 1.5 i |
| Расположение двигателя | Спереди продольно |
| Объем двигателя | 1499 см3 |
| Количество цилиндров / Клапанов на цилиндр | 4 / 2 |

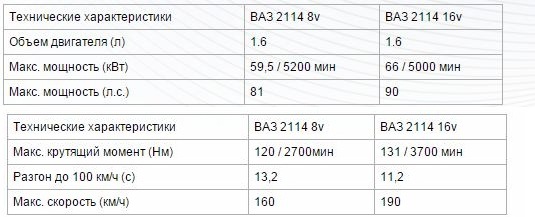

Характеристики моторов 2114
С момента выпуска Lada Samara ВАЗ-2114 технические характеристики бензинового привода постоянно совершенствовались. У владельцев отечественных автомобилей вопросов, какое масло лить в двигатель, не возникает в принципе, поскольку для Жигулей, Лады и Самары применяются типовые требования – 5W30 или 10W30.
Замена масла 2114 с промывкой мотора
Кроме того, следует знать, какое масло использовать в передачах трансмиссии – в инструкциях завода производителя АвтоВАЗ рекомендовано применять группу смазок GL-4, обладающих вязкостью 80W85 (минералка), 75W90T (синтетика) или 85W90 (полусинтетика).
Технические характеристики двигателя имеют вид:
| Характеристики | Модификация ДВС | ||||
| 2111 | 21114 | 11183 | 21124 | 21126 | |
| Годы установки | 2003 – 2007 | 2003 – 2007 | 2007 – 2009 | 2009 – 2013 | 2009 – 2013 |
| Объем | 1500 см3 (1,5 л) | 1596 см3 (1,6 л) | 1596 см3 (1,6 л) | 1599 см3 (1,6 л) | 1597 см3 (1,6 л) |
| Мощность | 56,4 кВт (77 л. с.) | 59,5 кВт (81,6 л. с.) | 59,5 кВт (82 л. с.) | 65,5 кВт (89,1 л. с.) | 72 кВт (97,9 л. с.) |
| Момент крутящий | 115,7 Нм (3200 об/мин) | 125 Нм (3000 об/мин) | 120 Нм (3200 об/мин) | 131 Нм (3700 об/мин) | 145 Нм (4000 об/мин) |
| Вес | 127,3 кг | 112 кг | 112 кг | 121 кг | 115 кг |
| Степень сжатия | 9,8 | 9,6 | 9,6 | 10,3 | 11 |
| Питание | инжектор | ||||
| Схема двигателя | Рядный (L) | ||||
| Зажигание | модуль | катушка | катушка | катушка для каждой свечи | |
| Число цилиндров | 4 | ||||
| Местонахождение первого цилиндра | ТВЕ | ||||
| Число клапанов на каждом цилиндре | 2 | 2 | 2 | 4 | 4 |
| Материал ГБЦ | сплав алюминиевый | ||||
| Впускной коллектор | алюминиевый | пластиковый с ресивером | |||
| Выпускной коллектор | с катализатором | ||||
| Распредвал | 2110 | 2111 | 2112 | ||
| Диаметр цилиндра | 82 мм | ||||
| Ход поршня | 71 мм | 75,6 мм | |||
| Поршни | да | нет | нет | да | нет |
| Гнет клапана | да | нет | нет | да | нет |
| Коленвал | 2112 | 11183 | |||
| Горючее | АИ-95 | ||||
| Нормативы экологии | Евро-4 | Евро 2 – 4 | Евро 3 – 4 | ||
| Расход топлива трасса/смешанный цикл/город | 5,7/7,3/10 | 6/7,3/10,4 | 6/7,8/11 | 5/7/9,5 | 5,4/7,2/9,8 |
| Расход масла на 1000 км | 0,7 | 0,5 | |||
| Моторное масло для 2114 | 5W-30 и 10W-30 | ||||
| Объем масла моторного | 4 л | 3,8 л | 3,5 л | 3,6 л | |
| Температура рабочая | 95° | ||||
| Ресурс мотора | заявленный 150000 км, реальный 250000 км | ||||
| Регулировка клапанов | шайбы между кулачками распредвала и толкателями | гидротолкатели | |||
| Система охлаждения | принудительная, антифриз/тосол | ||||
| Количество ОЖ | 7,8 л | ||||
| Помпа | пластиковая крыльчатка | ||||
| Свечи на 2114 | А17ДВРМ, BPR6ES | АУ17ДВРМ, BCPR6ES | |||
| Зазор между электродами свечи | 1,1 мм | ||||
| Ремень ГРМ | длина 698 – 1125 мм в зависимости от навесного оборудования | ||||
| Порядок работы цилиндров | 1-3-4-2 | ||||
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst | ||||
| Масляный фильтр | Mann W914/2 | ||||
| Маховик | 2110 | ||||
| Болты крепления маховика | М10х1,25 мм, длина 26 мм | ||||
| Маслосъемные колпачки | код 90913-02090 впускные светлые код 90913-02088 выпускные темные | ||||
| Компрессия | от 14 бар | ||||
| Обороты ХХ | 750 – 800 | 800 – 850 | |||
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм маховик – 61 – 87 Нм болт сцепления – 54 – 87 Нм крышка подшипника – 59 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – четыре стадии 20 Нм, 71 Нм + 90° + 90° |
Для качественного обслуживания ДВС изготовителем моторов выпускается мануал, содержащий описание параметров привода, периодичность замены расходников и пошаговые операции ремонта. Это же руководство по эксплуатации рекомендует объемы масла в редукторах в двигателе.

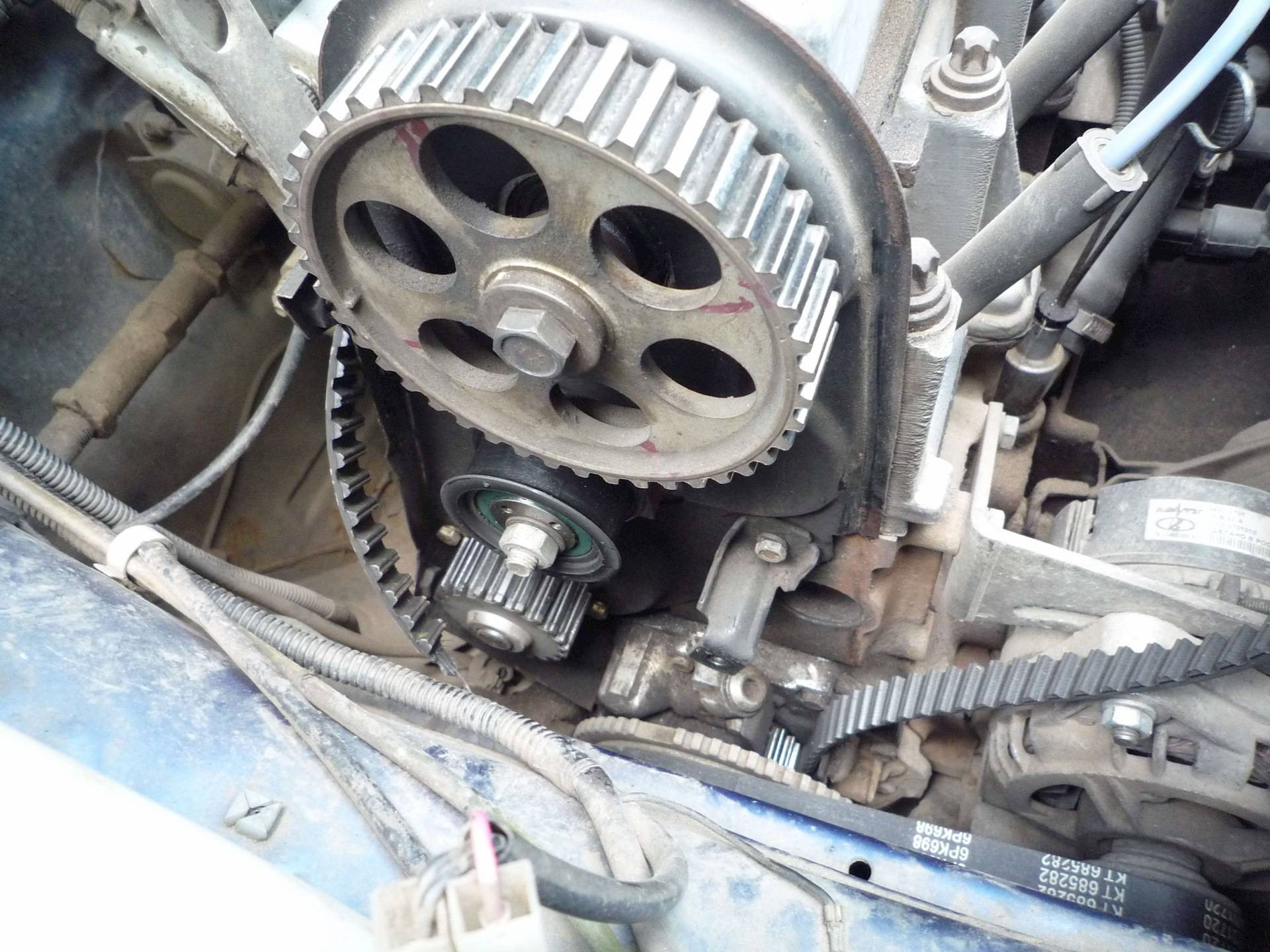

Обрыв ремня ГРМ
