Визуальная проверка состояния
Тут сразу стоит понять, что какие-то цифры и результаты измерений, как в случае с использованием тестеров и мультиметров, получить не удастся. Но это нам и не нужно.
Уже во многом по внешнему состоянию батареи можно определить, хорошая она или плохая, как долго прослужит и может ли вообще еще выполнять свои функции.
Рекомендую проводить такие процедуры перед покупкой новой АКБ, а также при приобретении подержанного автомобиля.
Установка универсального омывателя фар своими руками
Рубрика: Авто гаджеты
Корпус. Никаких повреждений и дефектов не допускается. Иначе при нарушении конструкции АКБ может спровоцировать короткое замыкание, отказать в самый неподходящий момент и просто не запустить двигатель;
Пыль и грязь. Их наличие не является критичным, но лучше, когда батарея остается в чистом состоянии. Следите за этим;
Клеммы. Она должны также быть чистыми
Но тут крайне важно посмотреть, нет ли на клеммах налета белого или зеленоватого цвета. Если есть, это признак окислительных процессов
Батарея плохая;
Влаги и следы подтеков. Если течет электролит, визуально заметить это не сложно. Следы влаги также указывают на то, что аккумулятору постепенно приходит конец;
Крепление и прилегание. Обязательно проверьте, насколько плотно стоят клеммы и как сильно затянуты крепления, удерживающие на своем законном месте автомобильную аккумуляторную батарею в подкапотном пространстве. Если все держится на соплях, это плохо.
Рекомендуем: Топливные системы бензиновых и дизельных двигателей
Если влага и грязь будут накапливаться на АКБ, это провоцирует ускоренный саморазряд. Когда клеммы стоят недостаточно плотно, увеличивается сопротивление на участках соединения. Пусковой ток снизится, стартеру будет сложнее запускать двигатель.
Перегрев клемм также ничего хорошего не сулит автовладельцу. Потому допускать такого явления нельзя.
Чтобы аккумулятор работал хорошо и долго, за ним требуется соответствующий уход. Ведь нет абсолютно ничего сложного в том, чтобы периодически удалять все загрязнения и протереть корпус сухой ветошью. Можете подсветить себе лампочкой, чтобы детальнее изучить состояние оборудования.
Еще один момент относительно ухода при появлении следов электролита или образования налета на клеммах. Выкидывать батарею не обязательно. Но при обнаружении потеков нужно правильно удалить электролит. Для этого сделайте слабый щелочной раствор. Готовится он просто. Берется 100 миллилитров воды, и туда добавляется чайная ложка соды. Все тщательно перемешивается, и губкой протирается поверхность. Затем насухо вытрите все тряпками.
При окислении клемм возьмите мелкозернистую наждачку. Предварительно обесточьте АКБ. Далее не лишним будет обработать очищенные клеммы с помощью технического вазелина. Либо просто возьмите немного масла со щупа, и смажьте их. Масло также достойно защищает от закисления.
Какой ток должен «выдавать» заряженный АКБ
Наряду с вопросом: какое напряжение должно быть на заряженном аккумуляторе – также важно разобраться с током, который он может длительное время «отдавать» в нагрузочную цепь. Значение этого параметра определяется емкостью свинцового АКБ; с увеличением последней он может дольше работать при фиксированной токовой нагрузке
Так, при заявленной производителем емкости в 65 Ампер/час, например, аккумулятор способен отдавать в нагрузку ток величиной 5 Ампер в течение 13-ти часов.
Дополнительная информация: У разных моделей АКБ показатели силы тока могут существенно отличаться, поскольку в них используются различные системы регенерации заряда.
Рабочие величины разрядного тока или ампераж зависят также от условий эксплуатации (температуры и влажности воздуха, в частности). При сильных морозах и в условиях сырости аккумулятор плохо справляется со своими функциями, что объясняется снижением скорости протекания химических реакций. Для увеличения значения нагрузочного тока производители разрабатывают современные технологии, позволяющие повысить эффективность отдачи АКБ за счет применения более эффективных материалов.
Частые вопросы
Какое напряжение должно быть на клеммах при работающем двигателе
При запущенном двигателе генератор должен обеспечить зарядку аккумулятора, чтобы скомпенсировать энергию, потраченную на старт мотора. Для этого напряжение в бортсети автомобиля должно быть больше, чем на клеммах аккумулятора при заглушенном двигателе. Нормальным считается уровень в районе 14,5 вольт – при этом батарея подзаряжается небольшим током. Если напряжение будет ниже, ток заряда еще уменьшится, уровень энергии АКБ будет пополняться медленнее. При короткой поездке заряд может не восстановиться.
Если напряжение в борстети будет выше, батарея заряжается быстрее, но есть опасность. В конце зарядки электролит может «закипеть» (на самом деле, начнется процесс электролиза). Особенно вероятно возникновение «кипения» в аккумуляторах старого типа со свинцовыми пластинами, легированными сурьмой. Современные АКБ, выпускаемые по «кальциевой» технологии (Ca, Ca/Ca, Ca+) менее склонны к электролизу и более толерантны к повышенному напряжению.
Как температура влияет на электролит и свойства АКБ
Свойства электролита во многом определяют характеристики АКБ. А параметры смеси серной кислоты и воды во многом определяются его температурой. В первую очередь, при изменении температуры изменяется плотность жидкого реагента.
Зависимость плотности электролита и степени заряженности батареи.
Вместе с плотностью изменяется и подход к оценке уровня энергии в батарее. Зависимость от температуры имеет сложный и нелинейный вид, но тенденция одинаковая – при нагреве удельный вес и выходное напряжение падают, при охлаждении – повышаются. Также температура батареи влияет на ее емкость.
Зависимость относительной емкости АКБ от температуры при разряде различными токами.
Из графика видно, что при температурах выше 30 градусов аккумулятор может отдать энергию в количестве, большем, чем заявил изготовитель. Но за все надо платить – при этом срок жизни АКБ снижается, поэтому эксплуатировать аккумулятор при повышенных температурах ради нескольких процентов емкости – не лучшая идея.
Если обнаружится, что напряжение на клеммах генератора отличается от заветных 12,6 вольт, не стоит впадать в панику. Надо разобраться, какие действующие факторы влияют на этот уровень. Возможно, с их учетом ситуация находится в пределах нормы.
Общие моменты
Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.
Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.
Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.
Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.
Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.
Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет
Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта
Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.
Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.
Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.
Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.
При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.
Таблица заряда
Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.
Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.
Напряжение АКБ
Для начала разберемся со значением термина «напряжение». По сути, это “давление” заряженных электронов, создаваемое источником тока, через контур (провод). Электроны выполняют полезную работу (питание лампочек, агрегатов и т.д.). Измеряют напряжение в Вольтах.
Измерение напряжение АКБ
Для измерения напряжения аккумулятора можно использовать мультиметр. Контактные щупы прибора прикладываются к клеммам АКБ. Формально считается нормой напряжение в 12В. Фактическое напряжение аккумулятора должно быть в пределах 12,6В -12,7В. Такие показатели у полностью заряженной батареи.
Эти показатели могут меняться в зависимости от условий окружающей среды и времени проверки. Сразу после зарядки прибор может показать 13В – 13,2В. Хотя такие значения также считаются приемлемыми. Чтобы получить правильные данные, нужно подождать час-два после зарядки.
Если напряжение падает ниже 12 Вольт, то это говорит о разряде батареи. Значение напряжения и уровень заряда можно сопоставить по следующей таблице.
Как видно из таблицы, напряжение ниже 12В говорит о 50% разряде АКБ. Аккумулятор нуждается в срочной подзарядке. Следует знать, что в процессе разряда происходит процесс сульфатации пластин. Плотность электролита падает. Серная кислота распадается, участвуя в химической реакции. На пластинах образуется сульфат свинца. Своевременная зарядка запускает этот процесс в обратном направлении. Если допустить глубокий разряд, то батарею уже будет трудно реанимировать. Она либо полностью выйдет из строя, либо значительно потеряет в емкости.
Минимальным напряжением, при котором батарея может работать считается 11,9 Вольт.
Степень заряда в зависимости от напряжения
Автомобилистам полезно знать о том, какому напряжению соответствует тот или иной уровень заряда. Ошибочно считать, что если 100% соответствует 12,6 В, то 6,3 В является признаком 50% заряда.
Проще всего определить степень заряда или разряда визуальным методом, с помощью индикатора. Не потребуется никаких инструментов, чтобы сделать выводы:
- если индикатор зелёный, с АКБ всё хорошо, заряд составляет не менее 60% от номинальных значений;
- если цвет тёмный, тогда АКБ следует подключить к зарядному устройству;
- светлый или белый цвет обычно говорит о том, что в АКБ необходимо долить дистиллированную воду.
У каждого производителя могут быть свои принципы диагностики состояния по этому индикатору.
Если индикатора нет либо вы хотите убедиться в его точности, тогда можно задействовать мультиметр.
В зависимости от напряжения, можно узнать примерный уровень работоспособности, выраженный в процентах:
- если напряжение около 10,5 В, батарея разряжена полностью, это 0%;
- если 11,3 В, это соответствует 10%;
- заряд на уровне 12 В говорит про заряд на 50%;
- когда мультиметр показывает 12,2 В, это сопоставимо с 60%;
- на 80% заряда указывает 12,4 В;
- если вы видите на приборе 12,6 В и выше, заряд 100%.
Даже когда через 4-5 лет батарея работает неплохо, водитель придерживался всех правил эксплуатации и не допускал полного разряда, протекающие химические процессы всё равно ведут к постепенному разрушению свинцовых пластин.
Нормальное напряжение аккумулятора автомобиля зимой
Из-за зимних морозов значение электролитической плотности АКБ начинается изменяться. При этом вольтаж будет зависеть от того, сколько процентов заряда имеет АКБ. Если процент большой, то значение будет увеличиваться, а если зарядки мало, то параметр снизится, а из-за этой причины запустить двигатель будет проблематично.
У автовладельцев имеется такая точка зрения, что зимой этот параметр серьезно снижается, но на самом деле это не так, при морозе химические реакции начинают работать медленнее.
При отрицательной температуре окружающей среды в -20˚С нормальным значением напряжения является 12В. Однако из-за замедления прохождения химических реакций происходят такие изменения как:
- Уменьшение рабочей энергоемкости АКБ машины. Она составляет половину от заявленных параметров, которые указаны на маркировке.
- При электролитической плотности в 1,3 г/см3 вольтаж зимой достигает 12,5В.
- Если внешняя температура воздуха меньше -25 градусов, то батарея прекращает подзаряжаться от генератора.
Для увеличения плотности батареи в транспортном средстве, который используется в северных районах, добавляют в АКБ состав концентрации сильной двухосновной кислоты.
При нахождении плотности электролита в пределе от 1,30г/см3 до 1,32г/см3, нормальным значением вольтажа аккумулятора без дополнительной нагрузки при отрицательной температуре будет 13В.
При увеличении такой концентрации, необходимо внимательно смотреть, чтобы электролитическая плотность не достигла 1,35 г/см3, так как это может вызвать поломку пластин.
Какое напряжение на аккумуляторе автомобиля вообще считается нормальным
Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.
Минимальное напряжение
Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.
Под нагрузкой
Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:
- из корпуса с мультиметром;
- спирали, выполняющей функцию сопротивления;
- проводов, оканчивающихся зажимами типа «крокодил»;
- включателя.
Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.
При работающем двигателе
При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:
- стеклоочистители;
- обогреватель заднего стекла;
- отопитель (на максимальном режиме);
- дальний свет;
- магнитолу.
Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).
Как проверить аккумулятор мультиметром и нагрузочной вилкой
Как показывает практика, реальное напряжение АКБ, которое может показывать БК автомобиля или различные устройства, запитанные в бортовую сеть, далеко не всегда соответствует тому, что отображено на экране бортового компьютера или на отдельном устройстве. Причина- высока вероятность потерь. Другими словами, уровень заряда аккумулятора на клеммах и напряжение в бортовой сети может отличаться. По этой причине нужно знать, как проверить заряд АКБ именно на клеммах.
Прежде всего, проверка АКБ мультиметром является простым и доступным способом, который позволяет быстро и точно определить напряжение аккумулятора. Для такой проверки необходимо иметь мультиметр (тестер), который переводится в режим измерения напряжения. Если мультиметр только приобретается, оптимально покупать цифровой мультиметр, так как с ним удобнее работать, чем со стрелочным аналогом.
Идем далее. Для получения достоверных результатов, напряжение аккумулятора автомобиля мультиметром изменяется пошагово, то есть двумя способами:
- проверка аккумулятора при работающем двигателе;
- замер напряжения АКБ на заглушенном моторе;
Сначала напряжение на аккумуляторе измеряется на заведенном ДВС
Обратите внимание, нормальное напряжение аккумулятора должно быть от 13.5 до 14 В. Если показатель больше 14.2 В, тогда это говорит о том, что АКБ разряжена и генератор активно заряжает батарею. Так происходит не всегда, однако возможно в ряде случаев
Например, в морозы аккумулятор может разряжаться от холода, то есть при замерах напряжение будет повышено.
Также на некоторых авто па АКБ может подаваться большой заряд, так как бортовая система автомобиля определяет, что температура воздуха низкая и пытается максимально быстро и эффективно подзарядить батарею. При этом повышенное напряжение, если оно не держится постоянно, не указывает на неполадки.
После того, как аккумулятор немного подзарядится и с учетом того, что электрооборудование машины в норме, спустя некоторое время все показатели придут в норму, то есть напряжение будет 13.5-14 В.
Итак, чтобы проверить АКБ, нужно отключить все потребители электроэнергии в авто (габариты, фары, кондиционер, подогревы и т.д.). С учетом того, какое должно быть напряжение на аккумуляторе, мультиметр должен показать от 13.5 до 14 В. Это значит, что все в норме.
В том случае, если напряжение ниже, это может указывать на то, что генератор автомобиля работает некорректно или окислились клеммы АКБ. Как правило, проверять генератор и/или клеммы нужно тогда, когда напряжение при работающем двигателе и выключенных потребителях энергии упало ниже отметки 13В.
На практике, частой причиной становятся именно контакты аккумулятора. Если заметен характерный налет (серо-зеленый), тогда их нужно зачистить мелкой наждачкой. Если же все в порядке, нужна отдельная проверка генератора автомобиля.
Кстати, работоспособность АКБ и генератора можно проверить еще одним способом. На работающем двигателе и выключенных источниках энергопотребления напряжение на аккумуляторе 13.6. Так вот, если включить ближний свет, напряжение должно понизиться на 0.1-0.2 В.
Затем можно включить магнитолу, кондиционер, подогревы и т.д. После включения каждого потребителя напряжение должно снижаться, но незначительно. В случае, когда показатели заметно падают, это указывает на то, что генератор не выдает заряд в полном объеме, возможны проблемы со щетками генератора и т.д.
В норме, когда все потребители включены, напряжение на клеммах АКБ не должно просаживаться ниже 12.8-13.0 В. Если показатели меньше, тогда это указывает на то, что происходит разряд аккумулятора. В этом случае батарея обычно требует обслуживания (если это возможно) или замены аккумулятора на новую АКБ.
Как правильно замерить напряжение
Процедура замера напряжения зависит от приборов, имеющихся в хозяйстве автовладельца. Различными устройствами можно получить ту или иную информацию об аккумуляторе.
Мультиметром

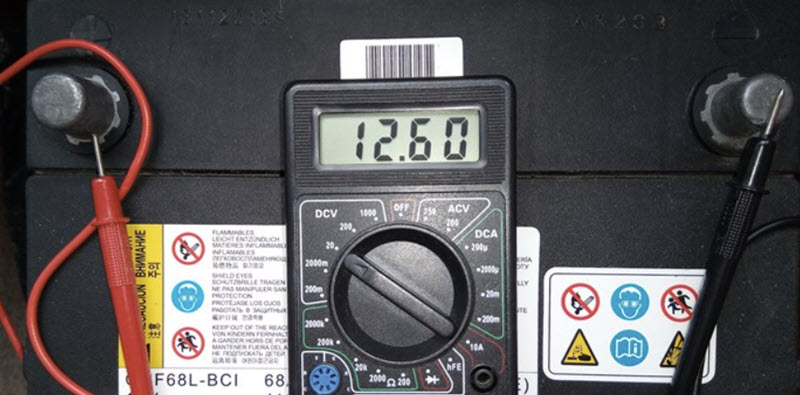

Самый очевидный способ измерения выходного уровня батареи – замер мультиметром. Для этого понадобится тестер с режимом измерения постоянного напряжения в пределах 20 вольт. Подойдет практически любой прибор – даже самый недорогой китайский цифровик или старый стрелочный авометр.
Для проверки напряжения без нагрузки надо отключить хотя бы один провод от клемм батареи (а лучше оба). Плюсовой вывод тестера подключается к положительной клемме батареи, а минусовой – к отрицательной. Если подключиться наоборот, ничего страшного не произойдет, только напряжение будет индицироваться со знаком минус (а вот у прибора старого образца может сломаться стрелка). По итогам замера определяется заряд аккумулятора по напряжению и принимается решение – если уровень на клеммах низкий, АКБ лучше снять и зарядить от сетевого ЗУ.
Напряжение холостого хода полностью заряженной батареи.
Для замера под нагрузкой надо подключить все провода и включить как можно больше потребителей автомобильной бортсети (световой оборудование, нагреватели, звук и т.п.). Для измерения напряжения генератора надо завести двигатель.
Нагрузочной вилкой
Нагрузочная вилка – специфический прибор, она служит для определения состояния аккумуляторной батареи по итогам сравнения двух замеров напряжения:
- на холостом ходу;
- под нагрузкой.

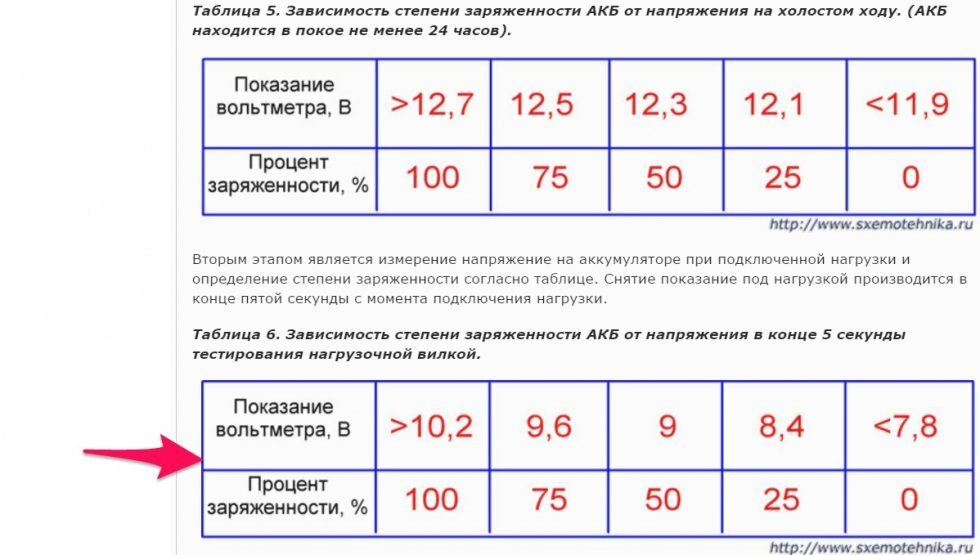

Ей можно воспользоваться для определения меры заряженности батареи. Для этого надо выполнить измерение на холостом ходу (при отключенном нагрузочном резисторе). У простых вилок имеется специальная таблица, в которой указано соответствие замеренного напряжения и запаса энергии. У продвинутых «цифровых» устройств вся информация обрабатывается контроллером и в готовом виде выводится на дисплей.
«Цифровая» нагрузочная вилка.
В целом же нагрузочная вилка предназначена для определения состояния батареи. Для этого она позволяет измерить напряжение под нагрузкой с помощью встроенного резистора. Надо сравнить результаты двух замеров (современные устройства сразу выводят оценку состояния).
Замер с подключенным нагрузочным сопротивлением не должен длиться более 2..5 секунд во избежание перегрева прибора. Измерение под нагрузкой надо выполнять при заглушенном двигателе, чтобы не перегрузить генератор (а лучше при отключенных клеммах).
