Жесткий подключаемый полный привод (Part time) 4WD.
https://www.youtube.com/watch?v=xVsxN4K2EcE

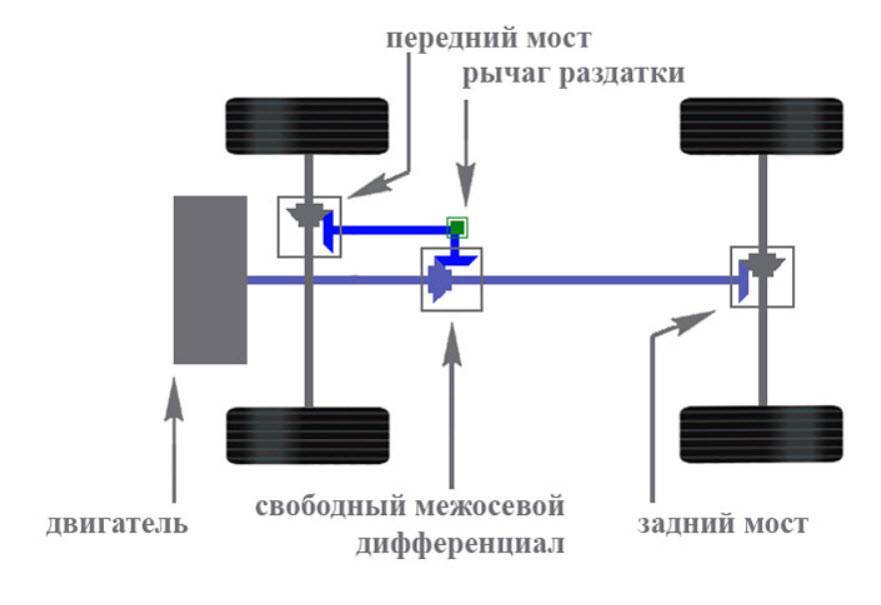

Самое простое решение для автомобиля 4WD – прямое подключение всех ведущих мостов. Такой тип трансмиссии сравнительно прост и надежен. Крутящий момент, поступает через коробку передач к раздаточной коробке, а от нее через шарнирные приводы к дифференциалам мостов. Усилие от двигателя непосредственно распределяется на передний и задний мост практически в равном количестве.
В результате, величина крутящего момента как на задних, так и на передних колесах становится практически равной. Такое распределение момента существенно повышает проходимость. Автомобиль может преодолевать существенное бездорожье.
Для увеличения крутящего момента дополнительно в трансмиссию 4WD вводится еще одна понижающая передача, называемая демультипликатором. При включении понижающей передачи, автомобиль существенно теряет в скорости, зато увеличивается тяга на колесах, что еще больше повышает проходимость. Для движения по рыхлому снегу, а также по вязким почвам рекомендуется включение понижающей передачи.
Такая конструкция лежит в основе всех классических 4WD внедорожников – тяжелых автомобилей, имеющих жесткую рамную основу и зависимую, часто, рессорную подвеску с неразрезными балками мостов. Конструкция классического 4WD внедорожника является фактически повторением конструкции автомобилей с американской маркировкой «general purpose», что в буквальном переводе означало: «автомобиль общего назначения». Позднее, это словосочетание трансформировалось в ставший нам привычным «джип» (Jeep).
Повышенной проходимости способствует не только полный 4WD привод на все колеса с дополнительной понижающей передачей. Успешному преодолению бездорожья во многом способствует удачное распределение веса автомобиля по осям, а также жесткая рама и конечно же, высокая и мощная подвеска, в которой вертикальное перемещение обоих колес жестко связано между собой.
Все это способствует хорошим внедорожным качествам. Если в автомобиле используются межколесные самоблокирующиеся дифференциалы, его проходимость повышается еще больше. Большинство «классических» внедорожников представляют собой автомобили с мощными двигателями, высокой посадкой и внушительными габаритными размерами. Такие автомобили способны преодолеть серьезное бездорожье, снежные заносы и даже переехать неглубокие водоемы без сильного течения.
Наряду с известными преимуществами, классические внедорожники 4WD имеют и ряд существенных недостатков. Главным из них является, как ни странно, жесткий полный привод. Все дело в том, что крутящий момент распределяется в равной степени между осями автомобиля. При некоторых условиях угловые скорости передних и задних колес не всегда бывают одинаковыми
. И если при движении по рыхлому грунту это компенсируется пробуксовкой колес, то при движении по твердому и ровному дорожному покрытию в трансмиссии будут возникать опасные перегрузки. Например, при прохождении поворотов, из-за разности давления в шинах или неравных угловых скоростях карданных шарниров, в трансмиссии внедорожника возникают крутильные колебания, в результате которых механизмы легко выходят из строя.
Чтобы этого не произошло, один из ведущих мостов, чаще передний, имеет возможность отключения от трансмиссии 4WD. Если вы двигались по бездорожью и решили выехать на дорогу с асфальтовым покрытием, прежде чем двигаться по дороге, вы должны отключить одну из ведущих осей. Многие отечественные и зарубежные модели 4WD внедорожников для уменьшения механических потерь оснащаются специальными муфтами, при помощи которых передние колеса подключаются к трансмиссии.
Некоторые модели имеют вакуумный или электромагнитный привод колесных муфт. Исходя из этого, такой тип автомобилей называют «part time 4WD». Повышенный расход топлива – еще один существенный недостаток внедорожников. Тяжелая рамная конструкция, чугунные балки мостов, большие механические потери обуславливают повышенный топливный аппетит таких автомобилей.
Достоинства 4WD:
- повышенная проходимость,
- простота и надежность конструкции,
- жесткая конструкция.
Недостатки 4WD:
- высокий расход топлива,
- повышенные потери мощности,
- необходимость отключения одной из ведущих осей,
- высокий центр тяжести (склонность к опрокидыванию).
Центральный (межосевой) дифференциал
Автомобили с постоянным полным приводом, безусловно, более ценны, чем автомобили с автоматическим подключением второй оси. Центральный дифференциал действительно имеет свои преимущества. Чаще всего он необходим, когда речь идет о постоянном распределении между осями большого крутящего момента, не опасаясь, что в критический момент одна из осей отключится.
Классическая схема реализована следующим образом. Тяга от двигателя передается через коробку передач на центральный (межосевой) дифференциал. Он, в свою очередь, делит тягу между передней и задней осями. Оба приводных вала (кардана) вращаются постоянно, а соединение чисто механическое. Благодаря этому нет задержек или перегрева. В зависимости от типа дифференциала распределение выходной мощности составляет 50:50 или любое другое (планетарный, торсен).
Однако, межосевой дифференциал работает как и межколесный, т.е. когда одно из колес теряет контакт с дорогой (проскальзывает), машина останавливается. Следовательно, дифференциал нужно заблокировать. Это делается с помощью фрикционного замка (блокировка в виде вязкостной или электронно-управляемой муфты).
Внедорожники дополнительно оснащены полными блокировками в обход дифференциала. Тогда автомобиль работает как с жестко подключенным приводом. Центральный дифференциал типа Torsen работает, как дифференциал с блокировками.
Межосевой дифференциал обычно используется в легковых автомобилях и внедорожниках премиум-класса. Причем, в действительно дорогих машинах – это сложный механизм с интеллектуальным управлением.
В спортивных автомобилях (некоторые версии Subaru Impreza STi или Mitsubishi Lancer Evo) водитель может менять режим работы дифференциала (гравий, песок, снег и т.д.). Во многих кроссоверах можно увидеть кнопку с крестиком между осями – она обозначает возможность полной блокировки дифференциала.
Как правило, дифференциал передней оси (передний мост) лишен блокировок, а задний дифференциал может быть свободным (без блокировок), работать с ограниченным проскальзыванием или иметь возможность полной блокировки. Зачастую функцию блокировок берет на себя тормозная система.
Постоянный полный привод встречается в автомобилях Volkswagen и Audi с продольным расположением двигателя, в Subaru (но только с механической коробкой передач), в большинстве Land Rover и внедорожниках Toyota.
Виды полного привода
В разных режимах движения очень полезно перераспределять крутящий момент между колёсами для повышения экономичности с одной стороны, и проходимости с управляемостью с другой. При этом чем трансмиссия оказывается сложнее, тем она дороже обходится, поэтому на разных типах и классах машин используются разные схемы привода.
Постоянный
Наиболее логичным будет использование полного привода всегда и во всех дорожных условиях. Это обеспечит предсказуемость реакций и постоянную готовность машины к любым сменам ситуации. Но это достаточно дорого, требует дополнительных затрат топлива и не всегда оправдано.
Классическая схема постоянного полного привода (ППП) во всей её простоте использована на нестареющем советском автомобиле Нива. Продольный двигатель, затем коробка, к ней через короткий карданный вал подсоединена шестерёнчатая раздатка, откуда и отходят два вала к переднему и заднему мостам.
Для обеспечения возможности вращения передних и задних колёс с разной скоростью, что важно на сухом асфальте в поворотах, в раздатке стоит межосевой свободный дифференциал, который можно заблокировать, чтобы иметь на бездорожье хотя бы два ведущих колеса при пробуксовке двух других. Там же имеется демультипликатор, увеличивающий тягу примерно вдвое с таким же снижением скорости, что очень помогает относительно слабому двигателю. Там же имеется демультипликатор, увеличивающий тягу примерно вдвое с таким же снижением скорости, что очень помогает относительно слабому двигателю
Там же имеется демультипликатор, увеличивающий тягу примерно вдвое с таким же снижением скорости, что очень помогает относительно слабому двигателю.
Момент на ведущих колёсах имеется всегда, пока одно из них не забуксует. В этом и есть основное преимущество такого типа трансмиссии. Не надо думать о её мобилизации вручную или создавать сложную автоматику.
Естественно, одной Нивой применение ППП не ограничивается. Его используют на множестве дорогих машин премиального сегмента. Там, где цена вопроса особого значения не имеет.
При этом снабжают трансмиссию массой дополнительного электронного сервиса, в основном для улучшения управляемости при избытке мощности, схема это позволяет.
Автоматический
Подключение дополнительного ведущего моста автоматикой имеет множество исполнений, можно выделить две конкретные схемы, применяемую на БМВ и многих других премиумах и типичную для массовых кроссоверов муфту в приводе задних колёс.
В первом случае всё возлагается на фрикционы в раздатке с электронным приводом. Зажимая или распуская эту работающую в масле муфту можно в широких пределах менять распределение моментов по осям.
Обычно при старте с мощным двигателем, когда основные ведущие задние колёса начинают пробуксовывать, им в помощь подключаются передние. Существуют и другие алгоритмы перераспределения, они зашиты в памяти управляющих блоков, считывающих показания многочисленных датчиков.
Второй случай похож, но основные колёса передние, а задние подключаются кратковременно через муфту между карданным валом и редуктором моста.
Муфта быстро перегревается, но долгой работы от неё и не ждут, просто иногда надо слегка подтолкнуть машину через задний мост на скользкой дороге или в сложном повороте. Так построены почти все кроссоверы в модификации 4×4.
Принудительный
Самый простой и дешёвый тип полного привода, используется в утилитарных внедорожниках, чьё постоянное место работы находится вне асфальта. Постоянно ведущим мостом служит задний, а при необходимости водитель может включить передний, жёстко, без дифференциала.
Поэтому на твёрдом покрытии машина обязана быть заднеприводной, иначе трансмиссия будет повреждена. Зато такие машины имеют большой запас прочности, просты и недороги в ремонте.
Такие модификации имеют и многие импортные пикапы и внедорожники, иногда дорогие и сложные в более продвинутых опциональных версиях привода.
Как устроен и работает полный привод Subaru
«Расскажите про работу полного привода Subaru, а именно — про распределение момента 60×40. Как он работает?»
Хорошо, что автор вопроса указал соотношение (60/40), хотя было бы лучше, если бы он уточнил еще и модель, а также годы ее выпуска. Ведь, несмотря на общее фирменное обозначение Symmetrical AWD, на автомобилях марки Subaru в зависимости от модели, года выпуска и рынка сбыта применяются совершенно разные полноприводные трансмиссии!
Дабы не запутывать читателей и не перегружать ответ перечислением и описанием всех возможных вариаций, кратко пробежимся по принципиальным схемам полного привода, применяемым на современных Subaru, и чуть подробнее остановимся на той, которая, как нам кажется, интересует автора вопроса.
Версии с механической коробкой передач имеют «честный» постоянный полный привод. Как правило, это схема CDG с симметричным межосевым дифференциалом, блокирующимся при помощи вискомуфты. Считайте, чистая механика, дополненная гидравликой, без какого-либо электронного управления. На некоторые модели, в частности Forester, также устанавливают задний межколесный дифференциал, блокируемый при помощи вискомуфты. Кроме того, на ряде моделей используется понижающая передача.
Но «заряженные» WRX STi оснащаются несимметричным дифференциалом, который обеспечивает перераспределение крутящего момента в пользу задних колес. Соотношение зависит от поколения «стихи», но находится на уровне 41:59 – 35:65. При этом «центр» имеет изменяемую (принудительно или автоматически) степень блокировки при помощи электромагнитной муфты. Данная система известна под названием Driver Controlled Center Differential (DCCD). На задней оси, кроме того, установлен «самоблок».
Для «заряженных» версий Subaru с автоматической трансмиссией (та же Impreza WRX STi, а также Forester S-Edition и Legacy GT) в свое время была предложена схема, получившая название Variable torque distribution AWD (VTD). В ней используется несимметричный планетарный дифференциал (45:55 в пользу задних колес), блокируемый с помощью электронно-управляемой многодисковой муфты. В качестве опции в заднем межколесном дифференциале также может быть установлена вискомуфта.
Наконец, Subaru с автоматическими трансмиссиями и вариаторами Lineatronic оснащаются системой полного привода с активным распределением крутящего момента Active torque split AWD (ACT). Судя по всему, именно про нее и спрашивает наш читатель. В зависимости от поколения и года выпуска имеются определенные конструктивные отличия, но принцип действия ACT остается неизменным.
В отличие от вышеназванных схем межосевого дифференциала здесь нет, за передачу крутящего момента к задним колесам отвечает электронно-управляемая муфта. Ну а главное — такие Subaru имеют более «переднеприводный» характер на скольких покрытиях, поскольку соотношение в нормальных условиях здесь 60:40 в пользу передних колес!
При этом перераспределение тяги зависит от целого ряда параметров (выбранный режим коробки, скорость вращения передних и задних колес, положение педали «газа» и т.д.), на основании которых блок управления и «решает», насколько жестко зажать фрикционы и сколько момента перебросить на заднюю ось. Поэтому соотношение меняется в режиме реального времени и может варьироваться в пределах 90:10 – 60:40 в пользу передней оси. Кстати, задний межколесный дифференциал на ряде моделей также может быть оснащен вискомуфтой в качестве автоматической блокировки.
Сказать, что Subaru с ACT имеют «ненастоящий» полный привод нельзя: в отличие от многих моделей других марок с подключаемой задней осью здесь тяга к задним колесам поступает всегда. Но до «равноправного» соотношения 50:50 дело все же не доходит, в целом на скользких покрытиях такие автомобили управляются несколько иначе, нежели версии с механическим дифференциалом. Впрочем, все эти особенности раскрываются в далеко не стандартных режимах движения, а в «гражданских» даже опытный водитель вряд ли определит, какая из вариаций Symmetrical AWD использована.
Иван КРИШКЕВИЧ ABW.BY
Найти и купить необходимые б/у запчасти к Subaru вы можете, воспользовавшись поиском сайта-агрегатора BAMPER.BY. Здесь собрано более 3.600 предложений для автомобилей этой марки с фотографиями и ценой каждой детали. BAMPER.BY — ищи запчасти правильно!
Принцип работы вискомуфты
Вязкостная муфта представляет собой герметичный корпус, внутри которого находятся перфорированные диски и дилатантная жидкость (материал, основанный на силиконе, имеющий высокую вязкость). Одна часть дисков жестко соединена с приводным валом, другая – с корпусом дифференциала.
Общий вид вискомуфты
Когда автомобиль движется по ровному дорожному покрытию, дифференциал и приводной вал вращаются синхронно. Перфорированные диски при этом также вращаются как единое целое. Если же автомобиль начинает буксовать, колеса одной оси начинают быстро вращаться, а другая ось становится неподвижной. В этот момент диски, связанные с приводным валом, начинают быстро вращаться и перемешивать дилатантную жидкость. В итоге силиконовое вещество быстро сгущается и твердеет, блокируя дифференциал. Крутящий момент передается на вторую ось, тем самым «подключается» полный привод, который помогает автомобилю справиться с бездорожьем. После преодоления препятствия силиконовая жидкость возвращается в первоначальное состояние, вискомуфта разблокируется, а задняя ось отключается.
Устройство и принцип роботы

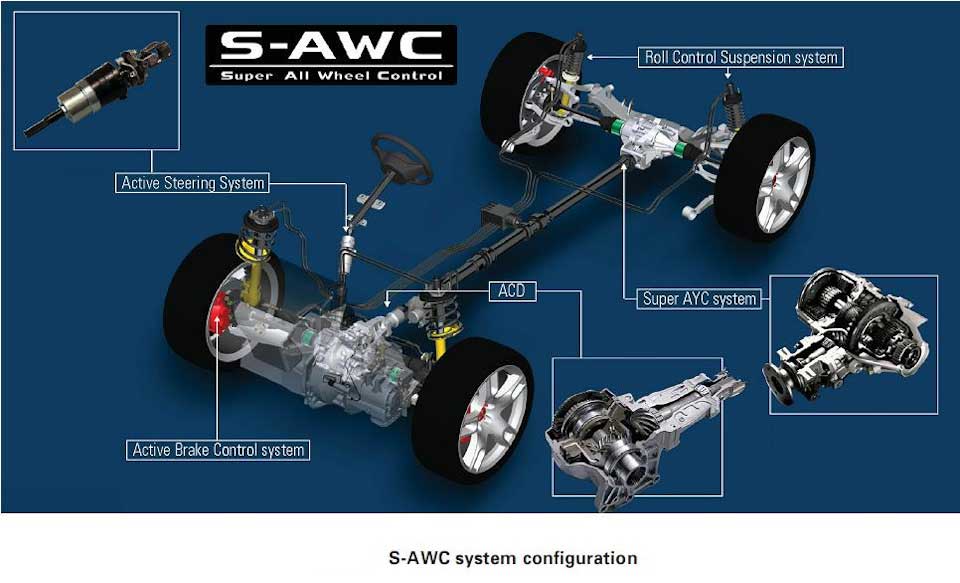

Маркировка S-AWC характеризует не только трансмиссию, а невероятную философию ведущих инженеров японского холдинга, подразумевающую внедрение тяги для управляемости и контроля над авто в самых различных условиях.
Информация о тяге силового агрегата, интенсивности нажатия педали газа, вращении колес и угле поворота руля обрабатывается штатной электроникой, поэтому работа S-AWC всегда остается корректной.
Комплекс быстро определяет, в каком состоянии находится машина – идет на разгон или замедляется, двигается без резких маневров либо входит в повороты.

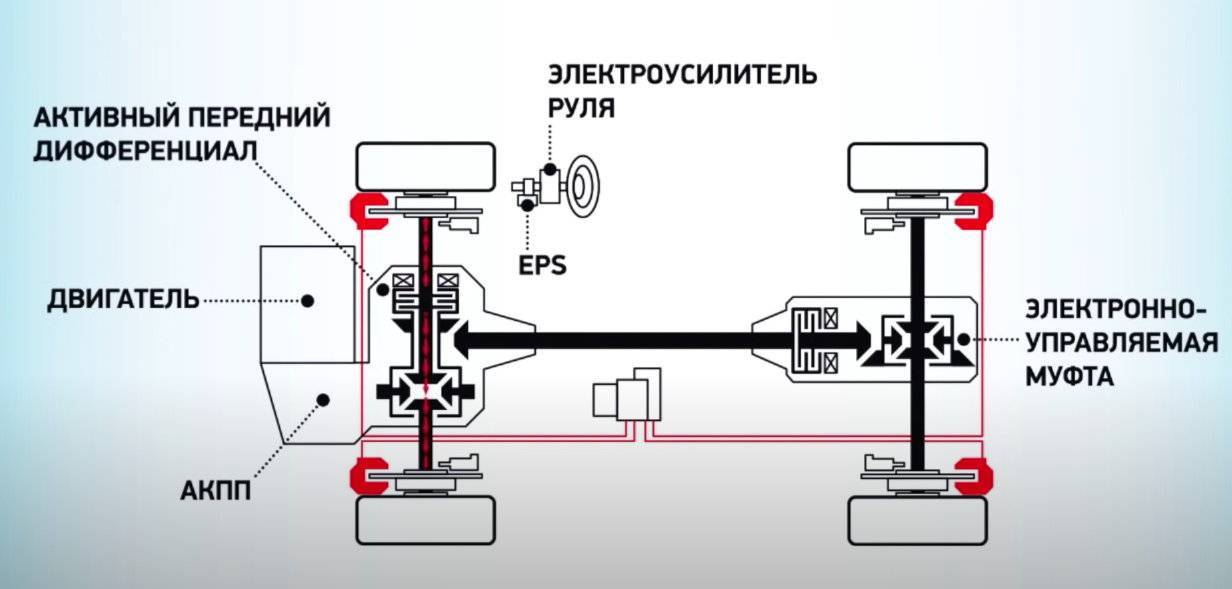

Для работы с крутящим моментом при разворотах задействуется электроусилитель руля EPS, передовые тормозные механизмы и дифференциал AFD, подбирающий подходящий вращательный потенциал между колесными осями для сохранения сцепления с полотном.
Кроме того, трансмиссия обеспечивает контроль за скоростью на основе анализа направления транспортного средства по датчикам ускорения.
Виды полного привода: 4WD и AWD
Итак, можно выделить Full-time4WD, Part-time 4WD и AWD. В свою очередь, чтобы было понятно, какие особенности имеет AWD, что это такое и как работает, нужно рассмотреть данное решение в сравнении с другими похожими схемами реализации.
Первое, маркировка на автомобилях 4WD (Full-time 4WD и Part-time 4WD) и AWD — это тип полного привода (Four-wheel-drive и All-wheel-drive). Более того, система полного привода сегодня встречается не только на кроссоверах и внедорожниках, но и на легковых авто.
Каждая из этих систем имеет свои плюсы, при этом во всех случаях главное преимущество — улучшенная управляемость автомобиля при движении по скользкому дорожному покрытию и по бездорожью. Но также есть и свои минусы – большой расход топлива, усложненная конструкция трансмиссии, большие нагрузки на ходовую часть, дорогостоящее ТО и т.д.
Если рассматривать, что такое 4WD, то 4WD привод на машине, в большинстве случаев, дает возможность водителю самостоятельно выбрать, как распределить мощность между всеми колесами. Во многих автомобилях есть возможность отключение передачи крутящего момента на одну ось, как правило – это отключение переднего моста.
Виды 4WD приводов:
- привод Part-time 4WD — надежная и простая система, которая посредством раздаточной коробки, в зависимости от дорожных условий, предоставляет возможность выбора типа привода авто (состоит из 2WD, 4WD High, 4WD Low (пониженная). Используется на многих внедорожниках (Jeep Wrangler, Nissan Xterra, Toyota 4Runner или FJ Cruiser) и пикапах. При этом 4WD нельзя использовать при движении с высокой скоростью по сухому асфальту (обычно используется 2WD);
- привод Full-time 4WD — система используется всегда, то есть без поправки на разные дорожные условия. Система идеальна для поездок по скользким, сыпучим поверхностям. Ставится на внедорожники и кроссоверы, псевдо-спортивные легковые автомобили (улучшение динамики разгона), при этом должна быть снабжена дополнительными блокировками.
- что касается привода АВД, система АВД привода (4х4) All-Wheel Drive – тип полного привода, передающий крутящий момент на передние колеса, и только в том случае, когда какое- либо колесо начинает проскальзывать, подключает полный привод (момент передается на задние колеса). В случае недостаточной тяги автомобиля при подключении заднего привода, распределение крутящего момента составляет 40% на заднюю ось и 60% на переднюю ось. Но есть исключения из правил, например, в автомобилях Ауди и Субару система распределения тяги 50:50. Режим привода в зависимости от дорожной ситуации выбирает бортовой компьютер.
Следует отметить, что автопроизводители сегодня все реже и реже используют полный привод с возможностью переключения и распределения крутящего момента, поскольку такой привод имеет большую себестоимость.
Раздаточная коробка стала редко применяться на транспортных средствах, на смену ей пришла автоматизированная электроника, которая и следит за вращением колес, контролируя максимальную эффективность работы трансмиссии автомобиля.
При этом в таких автомобилях осталась возможность регулировки режима работы, водитель может включить пониженную передачу крутящего момента (повышенные обороты двигателя при низкой скорости автомобиля).
Как видно, если рассматривать AWD и 4WD, в чем отличие данных систем, какие они имеют особенности, можно сделать вывод, что каждое решение имеет ряд достоинств и недостатков. Но, несмотря на некоторые технические нюансы, обе схемы относятся к системе полного привода.
Основные отличия систем состоят в том, что:
- автомобили, оснащенные приводом AWD, по сравнению с автомобилями, оснащенными приводом 4WD, имеют несколько меньшую тягу;
- в автомобилях с AWD, по сравнению с 4WD, не хватает возможности включения пониженной передачи для распределения крутящего момента:
- полноприводный автомобиль с системой 4WD можно использовать в горной местности или в сложных дорожных условиях (песок, снег и др.), полноприводный автомобиль с системой AWD можно использовать при езде по легкому бездорожью;
Преимущества полного привода
Итак, почему полноприводные транспортные средства пользуются популярностью (даже легковые модели)? Вот несколько достоинств этой трансмиссии, которые интересуют многих автомобилистов:
- Машина лучше разгоняется на нестабильной дороге, например, мокрая в дождь, гололед или укатанный снег;
- При движении в горку водитель не будет переживать о том, что дорога скользкая;
- Ни передний, ни тем более задний привод не могут похвастаться настолько эффективной проходимостью;
- Благодаря улучшенной курсовой устойчивости машина сохраняет стабильность на виражах;
- Даже малолитражка с небольшим объемом двигателя будет обладать завидным ускорением по сравнению с аналогичным авто с приводом на одну ось.
Селективный (отключаемый) полный привод
Объединить плюсы part-time и full-time смог селективный полный привод. Самый известный из них — Super Select от Mitsubishi (Pajero, Pajero Sport, Delica), хотя подобных систем было много: Multi-Mode у Toyota (Hilux Surf, 4Runner, Sequoia), All-mode 4WD у Nissan (Pathfinder), SelecTrac у Jeep (Grand Cherokee) и другие. Не «Супер-Селектом» единым!
Селективный полный привод представляет собой отключаемый full-time. Автомобиль может ездить на заднем приводе для экономии топлива и улучшения динамики (как на part-time), а при необходимости водитель подключает «передок», причём без ограничений: межосевой дифференциал здесь есть, так что на полном приводе можно ездить по любым покрытиям и на любых скоростях. Конечно, есть и жёсткая блокировка центрального дифференциала, ведь селективные системы 4WD встречаются только на полноценных внедорожниках.
Идеальный полный привод? Возможно — до тех пор, пока всё работает исправно. Большое количество режимов усложнило конструкцию, и со временем неизбежны проблемы с датчиками, контроллерами, актуаторами и прочими деталями этой, безусловно, продвинутой системы 4WD.
Плюсы и минусы селективного 4WD
Возможность отключать 4WD для экономии топлива.
Возможность ездить на 4WD по любым покрытиям.
Переусложнение конструкции, возможность отказов.
