Датчик коленвала – признаки неисправности этого важного узла автомобиля

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

  • Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
  • Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
  • Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
  • Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

  1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
  2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
  3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

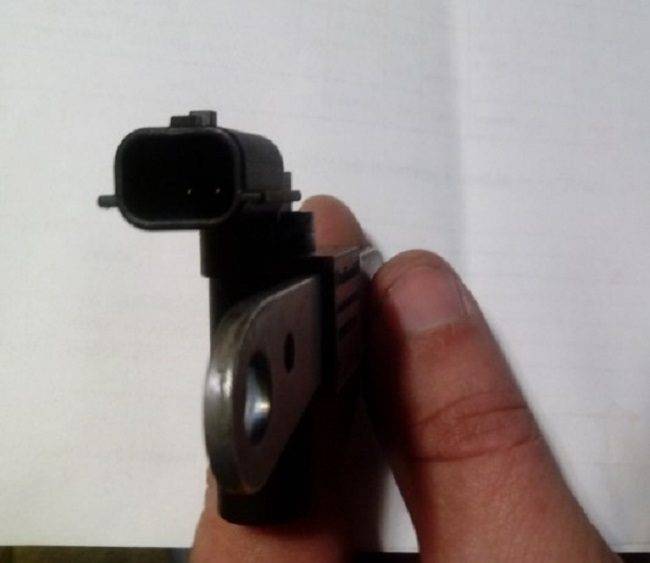

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Двигатель не запускается

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Способ №2

С помощью данного способа можно гораздо точней определить, в каком состоянии находится компонент. Для диагностики понадобится вольтметр – лучше использовать цифровое устройство. Его можно приобрести на любом радиорынке. Также понадобится мегомметр, прибор для замера индуктивности и трансформатор – лучше подобрать сетевой.

Чтобы получить максимально точные показатели, диагностику следует осуществлять в температурном диапазоне от 20 до 22 градусов. Вначале замеряют индуктивность обмотки ДПКВ измерителем индуктивности. Если элемент исправен, то прибор покажет от 200 до 400 МГц. Признаки неисправности датчика коленвала 2114 в данном случае указывают, что проблемы в чем-то другом. С помощью мегомметра осуществляют диагностику изоляции. Если уровни напряжения составляют более 500 В, то показатель изоляции не превысит 20 МОм.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

  • мегаомметр;
  • сетевой трансформатор;
  • измеритель индуктивности;
  • вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

  1. Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
  2. Запустить программу для работы с осциллографом.
  3. Взять любой металлический предмет и помахать им перед ДПКВ.
  4. Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику

Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Датчик коленвала Renault Logan

Датчик положения коленчатого вала (далее — ДПКВ) предназначен для считывания количества зубьев коленвала, передачи данных в режиме онлайн электронному блоку управления (ЭБУ).

Бортовой компьютер анализирует полученные данные, увеличивает, уменьшает частоту вращения коленвала, восстанавливает угол опережения зажигания.

Средний ресурс эксплуатации контролера 65 – 75 тыс. км. Так как оборудование неразборное, профилактике не подлежит, замена целиком.

В ходе систематической эксплуатации автомобиля датчик изнашивается, о чем свидетельствует нестабильная работа мотора. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.

Датчик коленвала на Рено Логан: за что отвечает, где расположен, цена, артикулы

За что отвечает контролер:

  • Синхронизация фазы впрыска топлива;
  • Подача заряда для воспламенения горючего в камере сгорания.

Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.

В процессе прохождения зубьев ДПКВ считывает их количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

Угол наклона зубьев составляет шесть градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.

Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.

Признаки неисправности датчика коленвала:

  • Двигатель не запускается;
  • Затрудненный запуск мотора;
  • Работа на холостых оборотах нестабильная;
  • Внезапное падение мощности силового агрегата;
  • Детонация при работе;
  • Пассивная динамика разгона;
  • Увеличенный расход горючего;
  • При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.

Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.

Название / каталожный артикулЦена в рублях
Maxgear 24-0043От 600 — 650
StartVOLT VS-CS 0901От 600 – 650
Autlog AS4124От 600 – 650
Lucas SEB1780От 600 – 650
Autlog AS4260От 600 – 650
Meat & Doria 871751От 600 – 650
Kamoka 109007От 800 — 1000
Maxgear 24-0071От 800 – 1000
Autlog AS4850От 800 – 1000
Stellox 0600003SXОт 800 – 1000
Hoffer 75174841От 800 – 1000
Meat & Doria 874841От 800 – 1000
VDO A2C59513358ZОт 800 – 1000
VDO S119915001ZОт 800 – 1000
ERA 550467От 800 — 1000

Технические характеристики ДПКВ:

  • Диапазон сопротивления обмотки: 810 Ом;
  • Индуктивность обмотки: 277 мГц;
  • Минимальная амплитуда напряжения датчика: 0.28В;
  • Максимальная амплитуда: 222В;
  • Габариты: 36x49x90 мм;
  • Масса: 64 грамма.

Инструкция по самостоятельной диагностике

  • Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
  • Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 750 – 800 Ом. Превышение или занижение – признак неисправности.
  • Принимаем решение о целесообразности замены, установки нового оборудования.

Причины преждевременного износа ДПКВ

  • длительная эксплуатация без профилактики;
  • брак при изготовлении;
  • стороннее механическое повреждение;
  • попадание внутрь контролера песка, грязи, металлической стружки;
  • обрыв датчика зубьями коленвала;
  • повреждение ДПКВ в ходе ремонтных работ;
  • короткое замыкание в бортовой цепи.

Как самостоятельно заменить датчик коленвала на автомобиле Рено Логан

Процесс замены прост, задача посильна для каждого автолюбителя. Временной интервал 10 — 15 минут, при наличии инструментов, запасной детали.

Необходимые материалы, инструменты:

  • ключ на «10», головка, вороток, отвертка с плоским наконечником;
  • ветошь, дополнительное освещение по мере необходимости;
  • новый контролер.

Пошаговое руководство по замене своими руками:

  • машину помещаем на эстакаду (смотровую яму);
  • под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
  • выкручиваем фиксатор ДПКВ (ключ на «10»);
  • извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
  • вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.

Непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность оборудования.

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Датчик коленвала на Рено Логан: за что отвечает, где расположен, цена, артикулы

За что отвечает контролер:

  • Синхронизация фазы впрыска топлива;
  • Подача заряда для воспламенения горючего в камере сгорания.

Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.

В процессе прохождения зубьев ДПКВ считывает их количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

Угол наклона зубьев составляет шесть градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.

Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.

Признаки неисправности датчика коленвала:

  • Двигатель не запускается;
  • Затрудненный запуск мотора;
  • Работа на холостых оборотах нестабильная;
  • Внезапное падение мощности силового агрегата;
  • Детонация при работе;
  • Пассивная динамика разгона;
  • Увеличенный расход горючего;
  • При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.

Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.

Название / каталожный артикулЦена в рублях
Maxgear 24-0043От 600 – 650
StartVOLT VS-CS 0901От 600 – 650
Autlog AS4124От 600 – 650
Lucas SEB1780От 600 – 650
Autlog AS4260От 600 – 650
Meat & Doria 871751От 600 – 650
Kamoka 109007От 800 – 1000
Maxgear 24-0071От 800 – 1000
Autlog AS4850От 800 – 1000
Stellox 0600003SXОт 800 – 1000
Hoffer 75174841От 800 – 1000
Meat & Doria 874841От 800 – 1000
VDO A2C59513358ZОт 800 – 1000
VDO S119915001ZОт 800 – 1000
ERA 550467От 800 – 1000

Технические характеристики ДПКВ:

  • Диапазон сопротивления обмотки: 810 Ом;
  • Индуктивность обмотки: 277 мГц;
  • Минимальная амплитуда напряжения датчика: 0.28В;
  • Максимальная амплитуда: 222В;
  • Габариты: 36x49x90 мм;
  • Масса: 64 грамма.

Инструкция по самостоятельной диагностике


Проверить контролер можно специальным оборудованием — мультиметром.

  • Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
  • Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 750 – 800 Ом. Превышение или занижение – признак неисправности.
  • Принимаем решение о целесообразности замены, установки нового оборудования.

Причины преждевременного износа ДПКВ

  • длительная эксплуатация без профилактики;
  • брак при изготовлении;
  • стороннее механическое повреждение;
  • попадание внутрь контролера песка, грязи, металлической стружки;
  • обрыв датчика зубьями коленвала;
  • повреждение ДПКВ в ходе ремонтных работ;
  • короткое замыкание в бортовой цепи.

Как система топлива получает сигнал от датчика?

Во время операции датчика бортовой компьютер (микроконтроллер внутри машины) определяет определенную позицию поршня в указанной точке каждого из цилиндров. Чтобы настроить работу с помощью датчика, процесс проходит в соответствии со следующей схемой:

  • Коленчатый вал имеет специальную коробку передач, в которой 2 режима специально пропускаются.
  • Во время движения коленчатого вала все режимы вблизи датчика DPCV и магнитное поле датчика DPCV значительно искажены.
  • В результате импульсы, которые передаются на бортовую компьютерную базу данных, генерируются в катушке индукции. Отсутствующие 2 зуба являются запуск или нулевой точкой, благодаря которой компьютер указывает начальное положение вала.
  • Внутри компьютера подсчитывается количество импульсов, отправленных измерителем, и определяет положение коленвала в любое время.
  • Затем компьютер отправляет сигнал обратно на датчик, ответственный за топливный инжектор, который вводит топливо в систему зажигания.

Так что, если DPKV работает правильно, автомобиль будет работать с наивысшей эффективностью с самым низким расходом топлива.

https://youtube.com/watch?v=3TCcw73LZis

Способы проверки в гаражных условиях

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

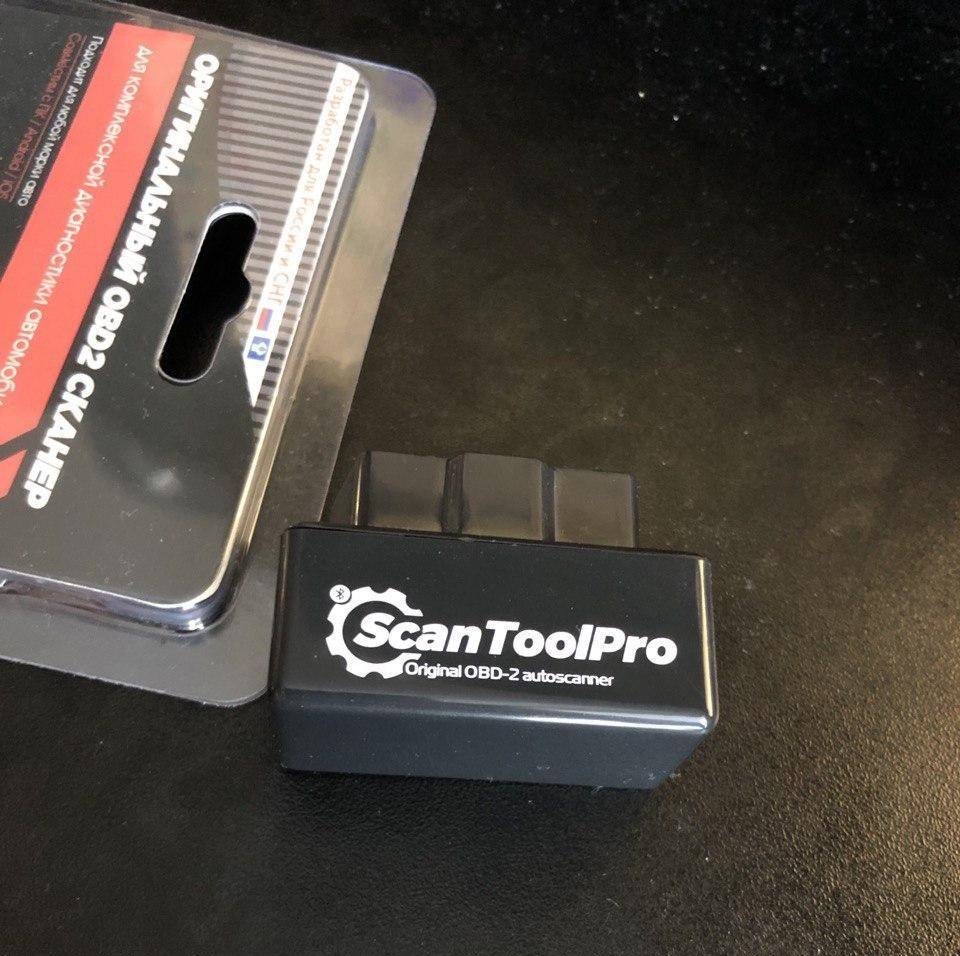

По нашему личному опыту, данное устройство, при своей невысокой цене в районе 1950 – 2500 руб. способно продиагностировать общее состояние автомобиля, отобразив коды ошибок с их описанием, а так же работу различных датчиков в режиме реального времени. Автосканер имеет компактный размер и подключается через диагностический разъем OBD-2. Передача данных осуществляется на любое современное устройство – смартфоны, планшеты, ПК, работающие на базе ОС Android, iOS и Windows.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.. Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа

На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Что такое ДПКВ?

ДПКВ — это электромагнитное устройство, определяющее синхронизацию функционирования топливных форсунок и системы впрыска. В системе впрыска топлива это устройство является одним из самых основных, поскольку без него работа системы в принципе невозможна.

Вышедший из строя ДПКВ

Поломки этого датчика со временем станут причиной появления сбоев в работе мотора. И хотя такие поломки не особо часто встречаются на практике, если вы решили отправиться в дальнюю дорогу, лучше иметь в запасе рабочее устройство. Ведь в случае его поломки езда на машине будет невозможной.

ДПКВ располагается около вала привода генератора при помощи специальных креплений. Он должен быть установлен с небольшим зазором между самим устройством и зубчатым валом. В идеале этот зазор не должен превышать 1 мм, а выставляет он при помощи подбора определенных шайб. Принцип работы регулятора заключается в том, чтобы передавать определенные показания, по которым контроллер будет определять, в какой конкретно цилиндр следует подавать горючую смесь и с каким интервалом.

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

  • проверка на сопротивление катушки датчика;
  • комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
  • проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

Датчик коленвала: почему он ломается и как его заменить?

Наверное, каждый автолюбитель попадал в такую ситуацию, когда в один прекрасный день после оборота ключа зажигания его «железный друг» напрочь отказывается заводиться. Как ни странно, но причиной этому может быть не только посаженный аккумулятор или сгоревший стартер, но и датчик коленвала. Если его корпус был деформирован либо вся конструкция сдвинулась на пару миллиметров в сторону, требуется замена данной детали.

Почему датчик коленвала выходит из строя?

На основе показаний данной детали система впрыска синхронизирует работу форсунок и зажигания. Поэтому впрыск невозможен без этой детали. И когда прекращается работа датчика коленвала, в двигателе начинаются перебои. Поэтому ни один современный автомобиль не обходится без этой маленькой запчасти. А для того чтобы предотвратить данную неисправность, нужно регулярно проверять состояние датчика. Но когда симптомы начали воплощаться в реальность, водителю ничего другого не остается, как срочная его замена.

Как снять датчик коленвала?

Сразу отметим, что данная процедура может выполняться и без специального подъемника. Итак, приступаем к работе. Сначала откручиваем крепежные болты датчика, которые соединяют его с коробкой передач. По сути, чтобы снять нужную запчасть, нам нужен лишь этот этап. Но поскольку данная деталь размещена в очень труднодоступном месте (практически на днище), нам придется хорошенько попотеть. Для работы нам понадобится удлинитель, ключ на 11 миллиметров и, конечно же, хорошее освещение

Важно, чтобы длина первой детали была около 80-90 сантиметров. При наличии данных инструментов откручиваем болты

Но перед тем как снять датчик коленвала, обратите особое внимание на резиновую подкладку. Если в дальнейшем она будет плохо установлена или ее зазор будет равен хотя бы 1 миллиметру, все показания измерительного прибора будут неточными, а соответственно, и работать двигатель будет с перебоями

Лучше всего пометить эту деталь и отставить в отдельное место

Весь процесс по демонтажу запчасти, болтов и подкладки следует выполнять с высокой осторожностью. Эта деталь не любит грубого обращения

Далее берем новый датчик коленвала и монтируем его на место старого. В процессе установки данный элемент следует опустить сквозь весь моторный отсек, дабы не словить разъем от установленного элемента сверху. Затем не забываем и о прокладке. Монтируем ее аккуратно и проверяем целостность конструкции

Важно, чтобы зазор между нею и датчиком был минимальный или вовсе отсутствовал. После этого прикрепляем провода к детали, соединяем все разъемы и запускаем зажигание

Если вы все сделали правильно, будьте уверены – двигатель заведется с пол-оборота.

Источник

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

  1. Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
  2. Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
  3. Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
