Почему прыгает стрелка спидометра на Лада Калина

причины и почему прыгает стрелка прибора

Виды спидометров

В настоящее время существует три типа спидометров:

  • механические;
  • электрические;
  • электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Фотогалерея «Указатели скорости»

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Инструкция по замене прибора своими руками

Замена привода на Калине несложная, необходимо выполнить следующие действия:

С помощью ключа выкрутить винт крепления устройства к КПП.
Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр.
На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений

Также необходимо проверить посадочное место и очистить его от загрязнений.
При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо.
Отремонтированный или новый спидометр устанавливаем на штатное место.
Собираем привод в обратном снятию порядке.

Демонтаж указателя с панели

Что делать, если вышел из строя щиток приборов?

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов. На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Процедура снятия и замены приборного щитка состоит из последовательности шагов:

  1. Руль нужно перевести в нижнее положение.
  2. Далее откручиваются болты крепления.
  3. Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
  4. Крестовой отверткой откручиваем болты крепления центральной консоли.
  5. Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
  6. Установку проводим в обратном порядке.

Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

Видео «Демонтаж щитка приборов на Лада Приора»

В этом ролике показан процесс снятия и замены приборного щитка Приоры (автор видео — «В гараже у Сандро»).

avtozam.com

Как выявить неисправность ДС?

Датчик скорости имеет в основе своего функционирования следующий несложный принцип:

  1. У зубчатого колеса трансмиссионного агрегата присутствует специальная метка, вырабатывающая посредством ДС импульсы во время вращательного движения колеса.
  2. Скорость передвижения авто Лада Гранта в данный момент регистрируется по частоте считываемых импульсов.
  3. При увеличении скорости повышается частота импульсов.
  4. Информацию подает непосредственно датчик скорости, как и от некоторых других, отображается на приборной панели.

Ввиду неудачного расположения рассматриваемого датчика, где находится? Низко и вблизи дорожного покрытия, он становится объектом воздействия грязи и влаги. Это приводит к его неисправности.

Если элемент выходит из строя, то об этом могут свидетельствовать следующие факторы:

  • стрелка на спидометре располагается на отметке ноль или прибор функционирует периодически;
  • мотор работает с перебоями на холостом ходу;
  • показания на спидометре не отвечают реальной скорости движения;
  • повышается топливное потребление;
  • понижается тяга мотора.

Здесь следует внимательней отнестись к корректности выявления данной неисправности, поскольку аналогичные симптомы (нестабильная работа мотора во время холостых оборотов и завышенное топливное потребление) могут присутствовать при неисправном кислородном датчике LADA Granta. Напомним, что лямбда-зондов у Лада Гранта два. Один — управляющий (перед катализатором), второй — диагностирующий (за нейтрализатором). В функции первого входит отслеживание и корректирование состава топливовоздушной смеси, а второй необходим для регистрации присутствия кислорода в выхлопном газе.

То работает то нет спидометр на калине

AutoFlit.ru

Замена датчика скорости на калине

Добро пожаловать! Датчик скорости — в современных автомобилях уже начали по не многу отходить от всяких тросиков скорости и по немного переводить все автомобили на датчике, вот и на Лады Калины, Лады Приоры стали ставить датчик скорости вместо тросика который на старых автомобилях присутствует (Таких как ВАЗ 2107, ВАЗ 2109 и т.д.), но всё же датчик есть датчик и он прослужит более долгую жизнь (Это смотря как ещё автомобиль использовать, если по воде ездить, то в него попадёт эта самая вода и он сразу же выйдет из строя) чем тот же самый тросик, потому что тросик это механическая часть и по мере езды он изнашивается (Центральная часть у этого тросика в основном изнашивается, вы вить присматривались когда ни будь к этому тросику скорости, видели что в центральной части шток квадратный стоит, вот он то и износиться по мере эксплуатации автомобиля и в связи с этим, в один прекрасный момент спидометр просто перестаёт работать), а датчик уже электрическая и если на него не будет попадать вода, не будет электрическая цепь его сильно нагреваться (Бывает такое когда с проводкой проблемы, но обычно во всех автомобилях присутствуют предохранители и когда слишком сильное напряжение в цепи подскакивает, предохранитель сразу же сгорает, если он этого не сделает, то вся проводка в этом случае выгорит и датчик выйдет сразу из строя) то он прослужит довольно долгую жизнь, в отличие от тросика, да и даже не в этом дело, датчик нужен чтобы скорость автомобиля определять и посылать эту информацию на спидометр и уже на сам контроллер (Мозги его ещё называют), который и понимает с какой скоростью автомобиль движется, вы не когда не задумывались как электро-усилитель определяет когда нужно руль сделать по туже (Чем быстрее автомобиль едет, тем туже руль крутиться), когда его наоборот облегчить нужно, ответ прост, благодаря данному контроллеру во-первых и во-вторых благодаря датчику скорости, который и говорит о том с какой скоростью автомобиль движется.

Примечание! Чтобы произвести замену данного датчика на автомобиле, нужно запастись: Гаечными ключами, а так же воротком с накидными головками и накидными ключами на всякий случай, кроме этого ещё герметиком запастись вам рекомендуем, он нужен для того чтобы промазать датчик, чтобы в будущем во внутрь под него не попала вода, так как он низко находиться и ещё отвёртку возьмите, хотя она может вам даже и не пригодиться (Если будет отвёртка, то работу произвести будет по легче, чуть позже объясним почему)!

  • Замена датчика скорости
  • Проверка датчика скорости
  • Дополнительный видео-ролик

Где находится датчик скорости? На коробке передач он располагается и работает точно по такому же принципу, как датчик холла, датчик положения коленчатого вала (Вам это даже может не о чём и не говорит), ну не суть, расположен он сверху коробки передач и залезть чтобы его выкрутить будет не то чтобы сложновато, но не удобно это, вить снизу никак не подлезешь, а из-за того что коробка внизу находиться, сверху к датчику тянуть придётся, для наглядности чуть ниже показано две фотографии (Одна маленькая и другая большая), просмотрев их можно понять местонахождение данного датчика на коробке, объясним это, на фотографиях как вы видите есть множество стрелок, но вы сперва на красную внимание своё обратите (Она показывает приблизительное местонахождение датчика), вы уже заметили тот факт что аккумулятор придётся снимать, потому что он мешает, или же воздушный патрубок можно снять будет (Он указан жёлтыми стрелками) и как только одна из этих вещей будет снята, вы увидите сам датчик (Синей стрелкой указан, плохо видно) и колодку проводов (Указана зелёной стрелкой) которая к нему подсоединяется, на фото уже колодка отсоединена, но у вас же она как вы уже поняли к датчику подсоединена будет

Демонтаж

Для проверки целостности штока, придется демонтировать деталь с посадочного места. Далее проверяется сам шток. Не должно быть свободного люфта, перекосов, «съеденных» граней штока.

Замена

Если причина плохой передачи импульсов не в загрязнении контактов, датчик скорости придется заменить. Для этого понадобится:

Ослабить крепление хомута гофры воздушного фильтра.
Снять гофру.

Отсоединить от датчика электрический контактный разъем.

Используя ключ «22» размера, выкрутить датчик

Делается это крайне осторожно, чтобы не сорвать пластиковые грани детали.
Вынуть деталь из места крепления.
Зачистить место установки ЭДС от грязи.
Закрепить новый узел, остальные компоненты собрать строго в обратном порядке.

причины и почему прыгает стрелка прибора

Виды спидометров

В настоящее время существует три типа спидометров:

  • механические;
  • электрические;
  • электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.


Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Фотогалерея «Указатели скорости»

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Инструкция по замене прибора своими руками

Замена привода на Калине несложная, необходимо выполнить следующие действия:

С помощью ключа выкрутить винт крепления устройства к КПП.
Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр.
На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений

Также необходимо проверить посадочное место и очистить его от загрязнений.
При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо.
Отремонтированный или новый спидометр устанавливаем на штатное место.
Собираем привод в обратном снятию порядке.


Демонтаж указателя с панели

Что делать, если вышел из строя щиток приборов?

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов. На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Процедура снятия и замены приборного щитка состоит из последовательности шагов:

  1. Руль нужно перевести в нижнее положение.
  2. Далее откручиваются болты крепления.
  3. Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
  4. Крестовой отверткой откручиваем болты крепления центральной консоли.
  5. Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
  6. Установку проводим в обратном порядке.

Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

avtozam.com

Причины

В подавляющем большинстве случаев к неисправности спидометра приводит поломка датчика скорости. Отказ ДС, в свою очередь, может произойти от нарушения герметичности корпуса и попадания в него масла, пыли или воды. Иногда проблема кроется в приборной панели. В таком случае чаще всего необходима замена, опытные автолюбители могут произвести ремонт. Следует помнить, что ремонтировать или менять панель нужно полностью, а не только отдельную ее часть.

Перегоревший предохранитель F1 и колодки соединения тоже могут стать причиной поломки спидометра.

Если причину выявить сложно, то, возможно, она состоит в неисправности приборной панели. Для того чтобы выяснить, есть ли поломка, необходимо извлечь печатную плату. В таком случае осмотр платы и дальнейшие действия по ремонту желательно производить в сервисном центре.

Прыгает и дергается стрелка спидометра

В этой ситуации нам в очередной раз поможет диагностический адаптер. Стоит он копейки, но при грамотном подходе выручает очень часто.

Как же нам поможет адаптер?

Суть в том, что на автомобилях с системой управления двигателем, сигнал с датчика скорости подается параллельно на панель приборов и на блок управления двигателем (ЭБУ). А в некоторых случаях на ЭБУ, а с ЭБУ уже на панель приборов.

Вот я красным нарисовал для наглядности

А как я всегда говорю — при подключении адаптера к диагностическому разъему, мы начинаем видеть все «глазами ЭБУ».

Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.

Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.

Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов.

А если стрелка дергается, и график тоже с «провалами», значит проблема в направлении датчика скорости и его привода.

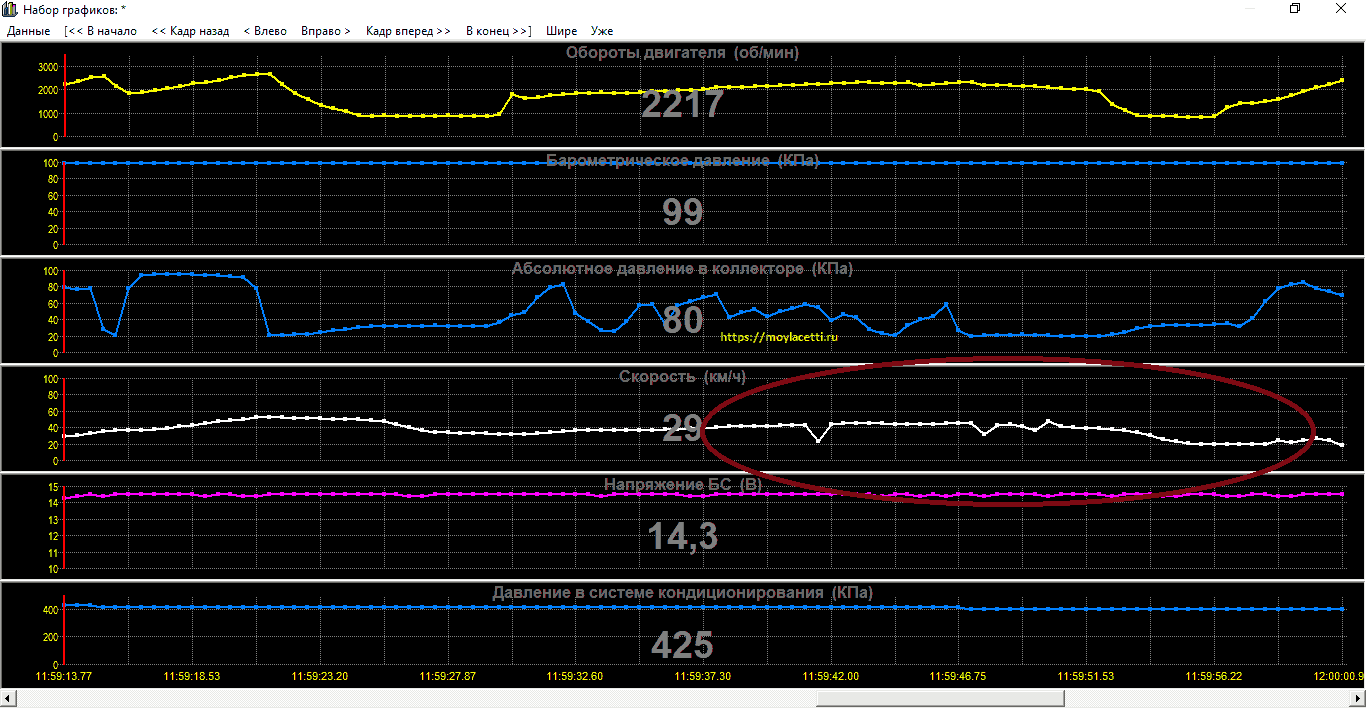

Именно так произошло и в нашем случае. Вот эти провалы означают нестабильный сигнал с датчика скорости.

Значит лезть в панель приборов не имеет смысла. Необходимо двигаться в сторону датчика скорости.

Лада калина спидометр то работает то нет. Не работает спидометр, замена датчика скорости в Лада Калина, фото и видео инструкция

Не работает спидометр на Лада Калина: причины, неисправности

Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.

На видео замена датчика скорости (это основная поломка):

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Также в некоторых случаях может загораться датчик, который сигнализирует о неисправности усилителя руля. Тут, казалось бы, нет ничего общего в этих неисправностях, но скорость автомобиля уже давно измеряет электроника.

Датчик скорости

Датчик скорости на Калину находится в подкапотном пространстве

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от  колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Артикулы
  1. 1118-3843010.
  2. 1118-3843010-02.
  3. 1118-3843010-04.

    1118-3843010-04 — самый распространённый артикул датчика скорости

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

  1. Стрелка спидометра прыгает или замерла.
  2. Не считается километраж.
  3. Не работает усилитель руля.
  4. Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
  5. Горит лампочка, которая говорит о том, что надо проверить мотор.
Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

  1. Выключить зажигание.
  2. Демонтировать воздушный фильтр.

  3. Отсоединить провода.
  4. Открутить крепление устройства.

    Демонтируем датчик скорости

  5. Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Поломка самого спидометра (щиток приборов)

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Выводы

Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!

carfrance.ru

Почему не работает спидометр на Калине

Самой распространённой причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл

Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Отказ датчика скорости происходит из-

Не работает спидометр на Калине. Почему?

Одна из многих «болезней» автомобиля Лада Калина — это проблемы спидометра на приборной панели, порой он попросту не работает. На форумах регулярно появляются сообщения — «почему не работает спидометр на калине», сегодня мы рассмотрим основные причины неисправности данного узла в автомобиле.

Самой распространенной причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл.

Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Отказ датчика скорости происходит из-за не герметичности его корпуса. В результате чего внутрь начинает попадать вода или масло. Датчик стоит на корпусе коробки передач, недалеко от левого внутреннего шруса. Из под капота, на 16 клапанных двигателях, его легко можно снять и установить новый. Займет это не более 5 минут. А вот на 8 клапанных двигателях, чтобы до него добраться, придётся снять гофру, идущую от воздушного фильтра. Но, к сожалению, в запчасти поступают не всегда исправные датчики, и их приходится перебирать. Перед тем, как заменить датчик, отщёлкните колодку проводов, подходящую к датчику и посмотрите состояние контактов.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • неработающий или работающий с большой погрешностью спидометр;
  • нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

  • установить автомобиль над смотровой ямой;
  • включить стояночный тормоз;
  • подставить противооткатные башмаки под колеса;
  • из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
  • отстыковать трос от коробки переключения передач;
  • ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
  • надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
  • ключом на 22 выкрутить датчик из привода спидометра;
  • извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

  • подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
  • надеть трубку на ось датчика;
  • вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

  1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
  2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
  3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

  1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
  2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
  3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
  4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
  5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
  6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
  7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
