Снятие стартера ВАЗ 2107 и диагностика – когда это вообще нужно?

Диагностика неисправностей

Если не крутит стартер, то его нужно либо заменить, либо отремонтировать. Прежде чем начинать ремонт стартера ВАЗ 2107, следует выполнить диагностику для выявления неисправностей.

Основные причины неисправностей

Устройство стартера ВАЗ 21074 имеет аналогичное УАЗу и других моделей. Для диагностики лучше иметь схему из инструкции по эксплуатации.

Агрегат для запуска мотора

Для диагностики нужно снять стартер. Информацию о том, где находится и как снять устройство, можно найти в мануале. Демонтированный агрегат нужно очистить снаружи от загрязнений. Для проверки втягивающего реле его вывод «50» необходимо соединить с плюсом аккумулятора, а корпус агрегата с минусом (автор видео — АВТО РЕЗ).

Следует проверить клеммы, наконечники и соединения проводов. Если они окислились, их нужно зачистить, смазать вазелином и крепко затянуть.

Для проверки обмоток и якоря нужно выполнить последовательность действий:

1. Сначала демонтируют заднюю крышку и разъединяют щелочной узел.
2. Отсутствие замыкания проверяется путем соединения одного щупа мультиметра с корпусом, а второго по очереди к выводам обмоток пускателя. Значение сопротивления должны быть больше 10 кОм.
3. Затем щупы нужно соединить с выводами обмоток. Если значение стремится к бесконечности, это говорит о наличии обрыва.
4. Чтобы исключить отсутствие замыкания якоря на «массу», необходимо один щуп мультиметра присоединить к корпусу, второй по очереди присоединять к контактным пластинам. Показания сопротивления должны быть более 10 кОМ.

Проверка обмоток омметром

Существует несколько основных причин, почему не работает стартер на ВАЗ 2107:

1. После включения зажигания агрегат не крутит, только щелкает. Возможно, что разряжен аккумулятор.
2. Устройство крутит, но для запуска двигателя требуется время. Необходимо выявить неисправности и устранить их.
3. Если при повороте ключа устройство для запуска крутится, а двигатель ВАЗ 2107 не заводится, нужно поменять бендикс. При замене следует смазать все резьбовые соединения литолом. Кроме того, желательно проверить состояние венцов маховика.

Как правильно снять стартер на ВАЗ-2107

Одним из основных механизмов любого современного автомобиля является стартер

Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы

Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Снимаем стартер на автомобиле ВАЗ-2107

Для начала мы расскажем, как снять стартер на модели ВАЗ-2107. Демонтаж данной детали потребуется вам при обнаружении поломок контактов, посредством которых осуществляется подача на реле необходимого напряжения. Как и в подавляющем большинстве моделей современных авто, в ВАЗ-2107 стартер располагается в непосредственной близости от КПП в нижней части моторного отсека. Снимать его без ямы будет довольно сложно, так как вам потребуется получить свободный доступ к клеммам подключения питания и крепежным элементам, удерживающим деталь. Осуществляется демонтаж без необходимости в каком-либо специальном инструменте в несколько основных этапов:

• для получения более удобного доступа к стартеру снимаем растяжки впускного патрубка (для двигателей с инжектором) или воздушный фильтр (для карбюраторных авто);
• снимаем аккумулятор, чтобы обеспечить удобное выполнение работ и обесточить систему;
• демонтируем щиток моторного отсека, который защищает двигатель и стартер от грязи, влаги и пыли;
• отключаем провода, присоединенные к детали;
• откручиваем две гайки и отсоединяем силовой кабель и управляющий провод;
• вывинчиваем три болта (два сверху и один снизу), которые удерживают необходимую нам деталь;
• предельно аккуратно извлекаем стартер быстрым движением вниз, чтобы не повредить расположенные рядом компоненты.

Диагностика неполадок стартера

После извлечения необходимо очень тщательно очистить стартер от налипшей на него грязи, чтобы не допустить ее проникновения внутрь корпуса. Затем приступаем к диагностическим работам. Сперва потребуется убедиться в том, что тяговое реле работает исправно, для чего осуществляем следующие действия:

• подключаем плюсовую клемму аккумулятора к выходу стартера, а минусовую – к его корпусу;
• подаем напряжение в 50 вольт;
• если при этом шестеренка детали (бендикс, предназначенный для зацепления с маховиком и раскручивания его до нужной скорости) выдвигается из корпуса с характерным щелчком, продолжаем диагностику. В противном случае заменяем тяговое реле.

Дальнейший поиск неисправностей требует наличия мультиметра для обнаружения короткого замыкания или обрыва проводов. Сперва снимаем щеточный узел, чтобы получить доступ к обмотке, после чего «прозваниваем» ее измерительным прибором. Проследить, чтобы сопротивление в этом случае не превышало 10 килоом. Кроме того, мультиметр не должен определять «бесконечность» при измерении напряжения – такой результат будет явно указывать на повреждение проводов.

При выявлении замыкания или обрыва потребуется устанавливать новый стартер, так как восстановлению данная деталь не подлежит. Ее монтаж осуществляется следующим образом:

монтируем стартер на место и прочно прикручиваем болтами

При этом важно сперва использовать самый длинный крепежный элемент, а затем уже два оставшихся коротких;
устанавливаем силовой и управляющий провода;
прикручиваем опору, фиксирующую кабели стартера;
устанавливаем АКБ, после чего присоединяем минусовую и плюсовую клеммы.. Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь

Если на вашем авто имеется грязезащитный щиток, он монтируется в последнюю очередь.

Замена стартера на ВАЗ-2104-2107

Автомобильный стартер является основным элементом системы пуска двигателя, и предназначен для его запуска путем проворачивания коленвала. По сути, это электрический двигатель постоянного тока, приводимый в работу замыканием электрической цепи путем проворачивания ключа зажигания. Автостартер состоит из статора, якоря (ротора), щеткодержателя со щетками, а также тягового реле и привода. Во всех ВАЗовских классических моделях, в т.ч. и в «семерке», он расположен в нижней части двигателя, и закреплен на картере сцепления.

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:

• повреждение коллектора вследствие износа щеток или других причин;
• замыкание или обрыв обмотки статора;
• замыкание или обрыв обмотки якоря;
• полный износ втулок подшипников якоря.

При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.

Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели – стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.

Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.

Замена

• торцовый ключ на 10;
• торцовый ключ с удлинителем на 13;
• отвертка.

Порядок выполнения работ

1. Автомобиль ставим на смотровую яму или эстакаду, фиксируем его стояночным тормозом.
2. Открываем капот, отключаем провод массы от аккумулятора.
3. Торцевым на 10 откручиваем болт нижнего крепления теплозащитного щитка стартера.
4. Демонтируем корпус воздухофильтра и шланг подачи теплого воздуха (для инжеторных – снимаем крепления впускного трубопровода).
5. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.
6. Используя ключ на 13, выворачиваем гайку (на инжекторном – две гайки) фиксирующие щиток стартера. Извлекаем его.
7. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.
8. Тем же инструментом откручиваем гайку фиксации наконечника провода, идущего на «+» АКБ.
9. Отсоединяем провод пускового реле.
10. Извлекаем стартер со стороны задней стенки моторного отсека.
11. Устанавливаем на его место новый стартер.
12. Монтажные работы производим в обратном порядке.

Установив новый стартер, включите зажигание и запустите двигатель. Никаких посторонних звуков при этом не должно быть. Стартер должен включаться после щелчка втягивающего реле и прекращать работу при откидывании ключа зажигания назад.

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

   Бендикс стартера ВАЗ 2107 выходит из строя довольно часто

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

1. Стартер неисправен.
2. Вышло из строя реле стартера.
3. Неисправна цепь электроснабжения стартера.
4. Перегорел предохранитель стартера.
5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
  2. Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
  3. Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
  2. не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
  2. возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
  2. Возможнозалипают контакты (пятаки) втягивающего реле стартера.
  3. Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
  2. Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
  3. Также можно завести автомобиль, кинув питание от другого автомобиля
  4. Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  1. Изношены щетки стартера (фото 3)
  2. Возможно, стартер сгорел
  3. заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
  2. Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

Как снимать стартер на ваз 2107 видео

Ремонт стартера Ваз 2107

Стартер – не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

Поворачиваете ключ зажигания, лампы на приборной панели горят, а стартер не крутится, двигатель не заводится? Причины две:

• неисправность контакта, подающего ток на реле стартера;
• неисправность самого стартера или реле.

Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

Снятие стартера ВАЗ 2107

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят.

Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена.

Перемотать обмотку в условиях мастерской практически нельзя.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Полезно почитать

как снимать стартер на ваз 2107 видео:Признаки наличия неисправностей стартера ВАЗ 2107 и последовательность действий по его снятию и установке. Описание проверки работоспособности стартера и

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

• снимаем с аккумулятора клемму «масса»;
• если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
• снять электропровода со втягивающего реле;
• откручиваем три крепежных болта (два верхних, один нижний);
• снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

• разряжена или неисправна аккумуляторная батарея;
• окислены контакты АКБ;
• проблема с контактами самого стартера;
• обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

• заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
• на контактах образовался нагар или они окислились;
• износ щеток или подгорел коллектор;
• замыкания в обмотках или щеткодержателях.

Износ стартерных щеток

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле. Когда стартер крутит, но маховик не вращается, причин может быть несколько:

• проблема с муфтой свободного хода (бендиксом);
• повреждены зубья привода или маховика;
• изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.

Руководство по демонтажу и монтажу механизма

Снятие пускового устройства

Если не заводится ВАЗ 2107 по причине поломки стартера, то его меняют на новый агрегат. В зависимости от модели может устанавливаться редукторный стартер на ВАЗ.

Процедура замены состоит из следующих шагов:.

1. В первую очередь отключается питание автомобиля путем отсоединения минусовой клеммы от аккумулятора.
2. Далее на автомобиле с инжектором нужно снять защитный щиток от грязи.
3. Затем следует сначала выкрутить два болта сверху, а затем болт, расположенный снизу. Когда все болты будут выкручены, агрегат сдвигают вперед. Для двигателей с инжектором необходимо снять две растяжки впускного трубопровода.
4. Для двигателей с карбюратором необходимо снять воздухозаборник, воздушный фильтр и воздуховод.
5. На следующем этапе необходимо открутить ключом на «13» гайку крепления наконечника провода, который соединяет вывод втягивающего реле с плюсом аккумуляторной батареи.
6. Перед тем как снимать агрегат, нужно отсоединить провода от вывода «50». Демонтировать устройство следует через верх, просовывая его между картером сцепления и приемной трубой.
7. Монтаж выполняется в обратном порядке.

При ремонте меняется либо стартер ВАЗ 2107, либо его составляющие, вышедшие из строя. Для замены деталей устройство необходимо разобрать. Разобранный пускатель собирается в обратном порядке. При подключении проводов следует пользоваться схемой подключения.

Стартер ВАЗ 7 модели (от 01 до 07)

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

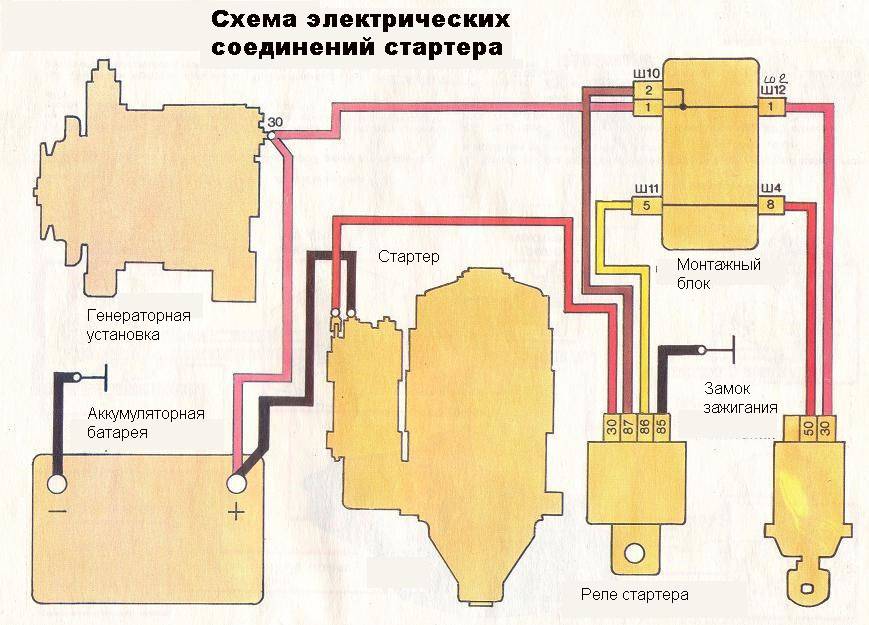

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ 07 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Руководство по установке

Как установить БСЗ своими руками на «семерку»? Как правильно выставить и произвести регулировку устройства? Сначала нужно подготовить все, что может потребоваться.

Для выполнения этой задачи потребуется:

• набор ключей;
• саморезы;
• комплект отверток;
• строительная дрель.

Этапы

Установка электронного зажигания должна осуществляться на обесточенной бортовой сети, в противном случае в системе может произойти короткое замыкание.

Так что отключите аккумулятор, а затем выполните следующие действия:

1. Отключите от свечей все высоковольтные провода.
2. Произведите демонтаж крышки трамблера.
3. После этого путем вращения коленчатого вала необходимо выставить бегунок в положение перпендикулярно оси силового агрегата. Также сделайте отметку расположения на средней риске шкалы распределительного элемента, в дальнейшем это позволит без проблем произвести регулировку.
4. Гайку фиксации распределителя нужно открутить, после чего устройство демонтируется.
5. Производится монтаж бесконтактного регулятора вместо демонтированного распределителя, при этом бегунок и корпус нужно поставить в нужное положение в соответствии с установленными ранее метками.
6. Устанавливается крышка устройства.
7. Затем нужно осуществить соединение высоковольтных кабелей со свечами.
8. Выполнив эти действия, можно произвести замену катушки. В целом эта задача довольно простая, но при ее выполнении следует учитывать положение контактов Б и К. В том случае, если на новой КЗ они другие, то элемент следует провернуть относительно крепежа таким образом, чтобы контакты располагались аналогично той, которая была установлена ранее.
9. На завершающем этапе монтажа производится установка коммутатора, наиболее оптимальным вариантом будет поставить его между расширительным баком омывателя и фарой. Фиксация механизма осуществляется с помощью саморезов, причем под один из них следует вывести так называемый нулевой проводок. Что касается радиатора, то его следует прислонить к кузову.

Как проверить стартер на работоспособность?

Прежде чем отремонтировать устройство, надо произвести его диагностику. Это позволит определить тип неисправности и порядок действий при выполнении ремонта своими руками. Есть два вариант проверки стартера — со снятием либо без него.

Чтобы произвести диагностику работы стартерного устройства без демонтажа, потребуется металлическое изделие. Оно будет использоваться для замыкания контактных клемм на выходе механизма. В качестве металлического предмета можно применить кусок электрокабеля либо отвертку с оголенным стержнем.

При наличии искрения, но отсутствии прокручивания стартерного устройства, делается следующее:

1. Выполняется диагностика контактных клемм на АКБ, нужно убедиться в отсутствии окисления на выводах. При наличии налета белого или другого цвета очистка выполняется с помощью наждачной бумаги. При ее отсутствии можно воспользоваться ножом, но действовать надо аккуратно.
2. Проверяется работа втягивающего реле. Следует разбирать узел и в случае необходимости заменять устройство.
3. Производится диагностика целостности электроцепи между втягивающим реле устройства и самим механизмом. Узел также придется разобрать. Причина может заключаться в повреждении проводки.

Стартерный узел вращает коленвал, но вращение недостаточное для запуска мотора:

1. Надо проверить заряд аккумулятора и при необходимости восполнить его. При отсутствии возможности подзарядки допускается «подкурить» машину от транспортного средства с заряженной батареей.
2. Требуется диагностика целостности кабелей питания, подключенных к стартерному механизму. Возможно, произошел обрыв или пробой изоляции.

При прокручивании ключа в гнезде замка коленвал не проворачивается, а раздаются щелчки устройства:

1. Разряд батареи. Требуется подзарядка.
2. Повреждены контакты либо их плохое качество. Речь идет о контактных элементах, подсоединенных к стартерному узлу. Надо проверить целостность деталей и выполнить их подтяжку при необходимости.

Если описанные выше действия не помогли, надо проверить работу тягового реле. Также проблема может заключаться в работе замка зажигания. Если диагностика не позволила определить причину, потребуется разбор и проверка выключателя. Чтобы точно убедиться в неработоспособности замка, надо качественно прочистить все контакты и места соединений.

Пользователь Аккумуляторщик показал, как можно проверить ток стартерного устройства на механизме, не снятом с автомобиля.

После снятия стартерный механизм надо надежно зафиксировать в тисках. Делать это следует аккуратно, чтобы не повредить устройство. Затем к нему нужно подключать питание от батареи и с использованием отвертки или куска кабеля замкнуть контактные винты. Если механизм начал крутиться, то проблема заключается в работе втягивающего реле.

Дальнейшая диагностика:

1. Чтобы убедиться в работоспособности тягового реле, к нему подключается положительный вывод от батареи. Отрицательный контакт соединяется с корпусом механизма. Если этот элемент рабочий, то якорное устройство выдвинет шестеренку. Этого можно не увидеть, но раздастся характерный щелчок.
2. Затем производится проверка целостности щеточного механизма и якоря, для этого на узел подается 12-вольтное напряжение. Чтобы проверить работу якорного устройства, берется бытовая лампа на 220 вольт и соединяется в место разрыва между обмоткой и шкивом. Если в результате подключения источник освещения стал гореть либо появляются искры, то якорный элемент подлежит замене. При искрении можно услышать запах гари.
3. Для диагностики щеточного узла используется лампа на 12 вольт. Устройство подключается к щеточному узлу либо корпусу механизма. Если в результате подключения источник освещения стал гореть, то щетки подлежат смене.
4. Выполняется диагностика бендикса. Для этого нужно уложить мягкую прокладку вокруг детали и зажать ее в тиски. Надо проверить качество функционирования самой муфты. Если в результате физического воздействия она проворачивается в разные стороны, то бендикс подлежит замене. Муфта должна прокручиваться только в одну сторону.
