Система питания бензинового двигателя

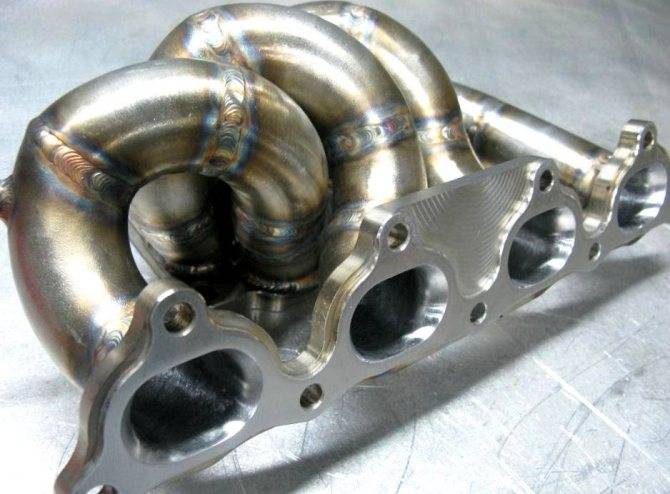

Второй претендент – выпускной коллектор

Ему также отводится немаловажная роль по отводу сгоревших газов. После закрытия впускных клапанов начинается сжимание топлива с поджиганием свечой. Затем происходит мини хлопок, отправляя вниз поршни. Это в свою очередь открывает выпускные клапана, отводя сгоревшие вещества.

Газы должны выходить после клапанов в глушитель. Их сбором из цилиндров занимается выпускной коллектор. Широкая его часть подсоединена к головке блока. После прохождения по трубам, газы собираются в одном месте. Их дожигание осуществляется благодаря катализатору. Затем уже идет глушитель, потом только выход в атмосферу.

Хочется отметить, гашение происходит не только отработанных газов, но и выхлопного звука.

Особенностью функционирования выпускного коллектора является работа с высокими температурами. Кстати, выхлоп часто разогревается до 950 градусов. Ввиду этого используется тугоплавкий металл, выдерживающий высокие тепловые показатели. В отводящий коллектор обычно встраивают датчик. Который регулирует содержание кислорода, также других выхлопных газов.

Инжектор и его устройство

Суть функционирования инжектора лежит в том, что топливо принудительно впрыскивается в проходящий поток воздуха. При этом подача бензина осуществляется под давлением, что обеспечивает его распыление, тем самым улучшается его смешивание с воздухом.

Если рассмотреть любую топливную систему, то состоит она из двух основных составляющих – первая обеспечивает поступление воздуха, вторая – топлива.

Воздушная часть, по сути, идентична на всех моторах, в том числе и инжекторном. Представляет она собой объемный канал, на конце которого установлен фильтр, очищающий воздух от примесей. Этот канал соединен с впускным коллектором, а тот в свою очередь ведет к впускным клапанам системы ГРМ.

Всасывание воздуха осуществляется самим двигателем. При движении поршня (на такте впуска) над ним образуется разряжение. При этом открывается впускной клапан, и это движение сопровождается втягиванием воздуха в цилиндр. В общем, все достаточно просто.

А вот устройство и функционирование топливной части значительно сложнее. Состоит она из ряда элементов, каждый из которых выполняет свои функции.

Топливная система состоит из:

• бак с системой вентиляции;
• электрический бензонасос;
• фильтр тонкой очистки;
• регулятор давления;
• трубопроводы (подачи, обратного слива);
• топливная рампа;
• форсунки.

Топливная система инжектора

Бак является вместилищем бензина, откуда он поступает далее в систему. В инжекторной системе бензонасос располагается непосредственно в баке, и в задачу его входит закачка бензина под давлением в остальные составляющие части.

Бензин из насоса сначала попадает в подающую магистраль, ведущую к фильтру. Проходя очистной элемент, из топлива удаляются мелкие примеси. Из фильтра бензин по той же магистрали подается на регулятор, поскольку давление в системе должно держаться в строго заданных параметрах. Выравнивание давления происходит очень просто – лишняя часть топлива по сливной магистрали возвращается в бак.

После регулятора бензин подается на топливную рампу, которая распределяет его по форсункам. По сути, рампа является соединительной трубкой. В задачу же форсунок входит впрыск топлива в проходящий поток воздуха.

Существует несколько видов топливной системы инжектора, отличающиеся по некоторым конструктивным решениям. Так, первые инжекторы были моновпрысковыми, то есть у них использовалась только одна форсунка, установленная во впускной коллектор. В такой конструкции рампа отсутствовала, как таковая.

Сейчас же используются инжекторы с многоточечным впрыском (распределенным), где на каждый цилиндр предусмотрена своя форсунка, и здесь рампа уже используется. При этом форсунки все также устанавливаются во впускной коллектор, только каждая в свой канал.

Самым современным является инжектор с прямым впрыском. Это тоже система распределенного впрыска, у нее подача бензина осуществляется напрямую в цилиндр.

Также устройство топливной системы инжектора имеет еще одну составляющую часть – электронную, которая включает в себя блок управления и ряд датчиков. В задачу ее входит контроль режима работы силового агрегата и определения количества подаваемого топлива. Именно эта составляющая регулирует работу форсунок.

Чем опасен воздух в топливной системе

ТНВД и дизельные форсунки во время работы смазываются исключительно топливом, которое через них проходит. Если в системе образовалась воздушная пробка, топливо попадает в двигатель в меньшем объеме, чем нужно. Машина заводится на остатках топлива в ТНВД, но оно быстро сгорает. А т.к. топлива поступает мало и медленно, обороты начинают плавать.

Топливная система дизелей

Насос работает всухую под огромными нагрузками — ведь ему нужно создать давление до 2500 бар. Смазочное голодание приводит к тому, что на элементах плунжера появляются задиры, металлические детали разрушаются друг о друга, в систему попадает металлическая стружка, которая изнашивает другие узлы. Причем проблема не решается, если заменить форсунки — нужно полностью удалять дизель со стружкой из системы, промывать ее.

Дизельная топливная аппаратура – какие бывают проблемы?

Подержанные дизельные автомобили опасно покупать именно из-за непредсказуемой топливной системы. Такие устройства работают с повышенным давлением в системе, а это значит, что износ будет обязательно присутствовать. Даже самые качественные насос-форсунки от ведущих производителей могут подвести вскоре после установки. От качества солярки зависит практически все. Многие дизельные агрегаты проходят до 500 000 км без ремонта и сложных неполадок. Но в большинстве случаев уже после 150-200 тысяч км пробега приходится менять практически всю топливную систему.

Аппаратура ломается с учетом таких особенностей:

• самый страшный враг покупателя подержанных дизельных машин – ТНВД, который может сломаться в любой момент и стать причиной серьезных затрат на ремонт автомобиля;
• обычные форсунки – забытые изделия практически невозможно нормально прочистить, поэтому после отказа в работе их придется попросту заменить, это не очень просто и достаточно дорого;
• насос-форсунки – на многих авто стоят именно такие типы форсунок, которые самостоятельно перекачивают топливо в камеру сгорания, их поломка тоже будет стоить недешево;
• попадание воды в систему вместе с топливом станет настоящим крахом для владельца автомобиля, придется менять половину дорогостоящего топливного оборудования на автомобиле;
• также нужно следить за качеством солярки в любое время года, но особенно зимой, так как замерзшее дизельное топливо приведет к огромным расходам на ремонт системы.

В целом ремонт и содержание дизельного топливного оборудования намного сложнее, а по затратам так и вовсе значительно обходит расходы на бензиновые топливные системы. Тем не менее, дизель продолжает наращивать свое присутствие в России. При покупке нового авто многие покупатели не задумываются о таких последствиях, а также смотрят на скромный расход топлива. Действительно, солярка расходуется более эффективно, но в целом она не позволяет владельцу расслабляться, и сэкономленные деньги затем заберет в виде расходов на ремонт.

РЕЖИМЫ РАБОТЫ ДВИГАТЕЛЯ И СОСТАВ ГОРЮЧЕЙ СМЕСИ

СОСТАВ ГОРЮЧЕЙ СМЕСИ Для роботы двигателя внутреннего сгорания необходима смесь топлива с воздухом. В карбюраторных двигателях топливо (бензин) смешивается с воздухом в определенной пропорции вне цилиндров и, частично испарившись, образует горючую смесь. Этот процесс называется карбюрацией, а прибор, приготавливающий такую смесь, — карбюратором. Смесь, пройдя по впускному трубопроводу, попадает в цилиндры двигателя, где смешивается с остатками горячих отработавших газов, образуя рабочую смесь. Частички распыленного топлива при этом испаряются. Для пуска двигателя и его работы на разных режимах, необходим различный состав горючей смеси. Поэтому карбюратор устроен так, что позволяет изменять количественное соотношение распыленного топлива и воздуха в смеси, поступающей в цилиндры двигателя. Для полного сгорания 1 кг топлива необходимо около 15 кг воздуха. Топливовоздушная смесь в такой пропорции называется нормальной. Режим работы двигателя на этой смеси имеет удовлетворительные показатели по экономичности и развиваемой мощности. Незначительное увеличение количества воздуха в топливовоздушной смеси по сравнению с его нормальным содержанием (но не более 17 кг) приводит к обеднению смеси. На обедненной смеси дви­гатель работает в наиболее экономичном режиме, т.е. расход топли­ва на единицу розвиваемой мощности минимален. Полную мощность на такой смеси двигатель не разовьет.

При избытке воздуха (17 кг и более) образуется бедная смесь. Двигатель на такой смеси работает неустойчиво, при этом расход топливо но единицу вырабатываемой мощности возрастает. На смеси переобедненной, содержащей более 19 кг воздуха на 1кг топливо, работа двигателя невозможна, так как смесь не воспламеняется от искры. Небольшой недостаток воздуха в топливовоздушной смеси по сравнению с нормальным (от 15 до 13 кг) способствует образованию обогащенной смеси. Такая смесь позволяет двигателю развивать максимальную мощность при несколько повышенном расходе топлива. Если воздуха в смеси меньше 13 кг на 1 кг топлива, смесь богатая. Из-за недостатка кислорода топливо сгорает не полностью. Двигатель на богатой смеси работает в неэкономичном режиме, с перебоями и при этом не развивает полной мощности. Переобогащенная смесь, содержащая менее 5 кг воздуха на 1 кг топлива, не воспламеняется — работа двигателя на ней невозможна. ПУСК ДВИГАТЕЛЯ При пуске холодного двигателя часть распыляемого топлива оседает на стенках впускного трубопровода, а часть испарившегося топли­ва, попав в цилиндры, конденсируется на стенках. К тому же при низкой температуре воздуха смесеобразование ухудшается, т. к. замедляется испарение бензина. Поэтому для пуска холодного двигателя необходимо, чтобы карбюратор приготовил переобогащенную топ­ливовоздушную смесь. РАБОТА НА. ХОЛОСТОМ ХОДУ На холостом ходу частота вращения коленчатого вала двигателя невелика, а дроссельные заслонки карбюратора почти полностью закрыты. Из-за этого вентиляция цилиндров не столь эффективна, по сравнению с работой на средней и высокой частотах вращения коленчатого вала и мало количество горючей смеси, поступающей в двигатель. В рабочей смеси содержится большое количество отработавших (остаточных) газов. Поэтому для устойчивой работы двигателя на холостом ходу необходима обогащенная смесь. РЕЖИМ ЧАСТИЧНЫХ НАГРУЗОК На режиме частичных нагрузок от двигателя не требуется полная мощность. Дроссельные заслонки открыты неполностью, но вентиляция цилиндров хорошая. Поэтому на этом режиме достаточно обедненной горючей смеси. Соотноше­ние развиваемой двигателем мощности к количеству потребляемого топлива позволяет считать режим частичных нагрузок самым экономичным. РЕЖИМ ПОЛНОЙ НАГРУЗКИ На режиме полной нагрузки от двигателя требуется максимальная или близкая к максимальной мощность. Двигатель при этом работает на высоких оборотах, а дроссельные заслонки полностью (или почти полно­стью) открыты. Для этого режима требуется обогащенная смесь, обладающая повышенной скоростью сгорания. РЕЖИМ РЕЗКОГО УВЕЛИЧЕНИЯ НАГРУЗКИ При работе двигателя в режиме резкого увеличения нагрузки, например при разгоне автомобиля, необходима обогащенная смесь. Но поскольку процесс смесеобразования обладает некоторой инертностью, чтобы предотвратить возникновение «провала» при на­боре скорости, требуется дополнительное кратковременное обогащение горючей смеси. Для этого дополнительное топливо впрыскивается непосредственно в смесительную камеру карбюратора.

Источник

Работа комбинированной системы впрыска

Комбинированная системы впрыска осуществляет работу в зависимости от изменения нагрузки на двигатель и его режимов работы. При пуске и прогреве двигателя, а также при работе с максимальными нагрузками вступает в работу система непосредственного впрыска. Для оптимальной работы двигателя система впрыска производит необходимое количество впрысков топлива:

• При запуске – три впрыска (такт сжатия);
• При работе на холодном двигателе – один впрыск (такте впуска);
• При прогреве двигателя и работе с максимальной нагрузкой – два впрыска (один во время такта впуска, а другой во время такта сжатия).

Система распределенного впрыска срабатывает при частичной нагрузке двигателя. Представленный режим работы двигателя характерен для городского движения, при котором часто производятся частичные остановки и трогание автомобиля с места. При работе двигателя в режиме распределенного впрыска комбинированная система периодически задействует форсунки непосредственного впрыска, чтобы исключить вероятность их засорения.

Дизель и его особенности

Принцип работы топливной системы дизеля отличается от бензиновой, что сказывается и на особенностях функционирования системы подачи топлива.

Коснемся только отличий, касающихся топливной составляющей. Первое из них – это то, что у дизеля смесеобразование внутреннее. То есть, компоненты смеси подаются в цилиндры по отдельности и смешиваются они уже там. А второе отличие заключается в том, что воспламенение смеси производится от сжатия, поэтому давление в цилиндрах дизеля (компрессия) почти вдвое выше, чем у бензинового агрегата. И оба этих отличия вносят свои коррективы в устройство топливной системы дизеля.

Как ранее указывалось, система состоит из двух основных составляющих – воздушной и топливной. Дизеля это тоже касается.

Относительно воздушной части, то она мало отличается от бензиновой. Единственное, у дизеля используется более хороший фильтр, поскольку этот мотор очень чувствителен к чистоте воздуха.

Топливная составляющая тоже частично похожа на инжекторную, хотя есть и некоторые особые элементы. Всего же в конструкцию входит:

• бак;
• магистрали (низкого и высокого давления, подающие и сливные);
• два фильтрующих элемента (грубой и тонкой очистки);
• топливоподкачивающий насос (обычно входит в конструкцию ТНВД);
• топливный насос высокого давления (ТНВД);
• форсунки;

Топливная система дизельного двигателя

Ранее вся система питания была полностью механической, сейчас же все больше в конструкции появляется электронных частей. Но чтобы было понятнее, рассмотрим все на примере механической системы.

Топливо находится в баке, откуда за счет работы топливоподкачивающей помпы по подающей магистрали низкого давления подается в фильтрующий элемент грубой очистки.

После этого фильтра по той же магистрали подается во второй фильтр – тонкой очистки. И только после этого топливо подается в ТНВД.

Основными рабочими элементами этого насоса являются плунжерные пары, состоящие из поршня и гильзы. Сам насос работает от коленвала и внутри его установлен кулачковый вал. Именно этот вал приводит в действие плунжерную пару, и за счет их работы значительно повышается давление топлива.

После ТНВД дизтопливо по подающим магистралям, но уже высокого давления подается на форсунки.

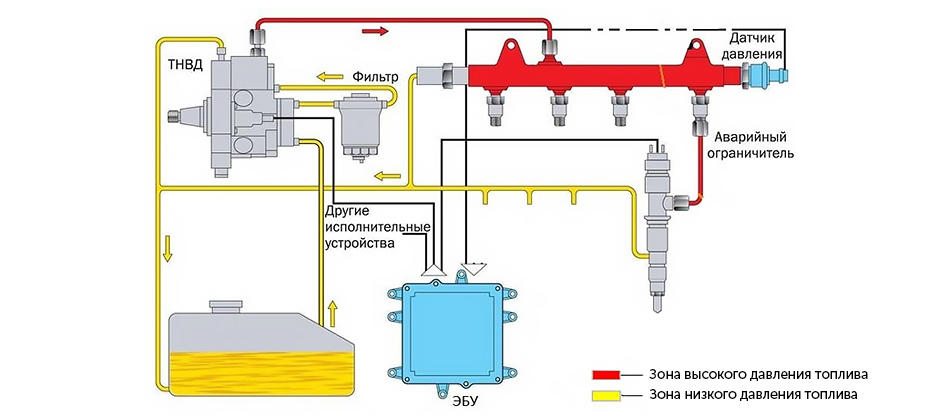

Common rail

Наиболее популярная топливная система для дизелей – аккумуляторная (или common rail). Она соответствует более высоким экологическим стандартам. Это обеспечивается благодаря независимости процессов впрыскивания дизеля от режимов работы двигателя.

Конструктивно система питания дизеля common rail имеет два основных контура:

1. Участок низкого давления – состоит из топливного бака, насоса низкого давления, трубопроводов и фильтра.
2. Участок высокого давления – состоит из топливного насоса высокого давления (ТНВД), трубопровода, рампы (аккумулятора) и форсунок.

Принцип работы топливной системы дизеля представляет собой следующую последовательность:

1. Насос низкого давления нагнетает дизель из топливного бака в трубопровод.
2. Проходя по трубопроводу через фильтры грубой и тонкой очистки дизель подается в насос высокого давления.
3. ТНВД подает топливо в форсунки, с помощью которых происходит впрыск в цилиндры.
4. Одновременно с впрыском топлива происходит подача воздуха.

Варианты системы питания

Основными видами топлива для двигателей внутреннего сгорания являются бензин и дизельное топливо («дизельное топливо»). Газ (метан) тоже относится к современным видам топлива, но, несмотря на широкое распространение, актуальности пока не приобрел. Тип топлива – один из критериев классификации топливных систем двигателей внутреннего сгорания.

В связи с этим различают силовые агрегаты:

1. газ;
2. дизель;
3. на основе газообразного топлива.

Но наиболее признанной среди специалистов является типология топливных систем двигателя по способу подачи топлива и приготовления топливовоздушной смеси. Следуя этому принципу классификации, во-первых, различают топливную систему карбюраторного двигателя и, во-вторых, топливную систему с впрыском топлива (или инжекторный двигатель).

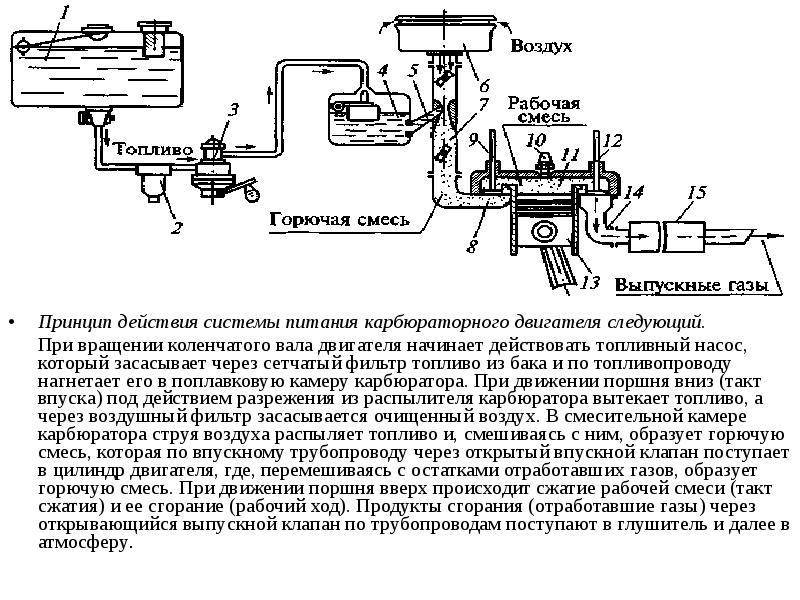

Карбюратор

В основе карбюраторной системы лежит действие технически сложного устройства – карбюратора. Карбюратор – это устройство, которое готовит смесь топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие типов, в автомобильной практике наиболее широко применяется поплавковый впускной карбюратор, принципиальная схема которого включает:

• плавучая и плавучая камера;
• распылитель, диффузор и смесительная камера;
• воздушные и дроссельные заслонки;
• топливные и воздуховоды со специальными жиклерами.

Приготовление топливовоздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня на такте впуска (первый ход) создает в цилиндре разреженное пространство, куда устремляется воздух, проходя через воздушный фильтр и карбюратор. Здесь и происходит образование горючей смеси: в смесительной камере, в диффузоре топливо, выходящее из распылителя, измельчается потоком воздуха и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь поступает в специальный цилиндр двигателя, где в нужный момент воспламеняется искрой от свечи зажигания.

Впрыск топлива

На смену эпохе карбюраторов пришла эпоха двигателей с впрыском, топливная система которых основана на впрыске топлива. Его основные элементы: электрический топливный насос (обычно находится в топливном баке), форсунки (или форсунка), блок управления двигателем внутреннего сгорания (так называемые «мозги»).

Принцип действия этой топливной системы сводится к распылению топлива через форсунки под давлением, создаваемые топливным насосом. Качество смеси меняется в зависимости от режима работы двигателя и контролируется блоком управления. Важная составляющая такой системы – насадка. Тип двигателей с впрыском зависит именно от количества используемых форсунок и их положения.

1. с распределенным впрыском;
2. с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок в зависимости от количества цилиндров двигателя, где каждый цилиндр обслуживается собственной форсункой, которая участвует в приготовлении топливной смеси. Центральная система впрыска имеет единственную форсунку для всех цилиндров, расположенную в коллекторе.

Особенности дизельного двигателя

Принцип действия, на котором основана топливная система дизельного двигателя, как бы обособлен. Здесь топливо впрыскивается непосредственно в цилиндры в распыленной форме, где происходит процесс смесеобразования (смешивание с воздухом) с последующим воспламенением путем сжатия горючей смеси поршнем. В зависимости от способа впрыска топлива дизельный силовой агрегат представлен в трех основных вариантах:

• прямой впрыск;
• с впрыском вихревой камеры;
• с форкамерным впрыском.

Варианты с вихревой камерой и форкамерой предусматривают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем попадает в основную камеру или в собственно цилиндр. Здесь топливо, смешиваясь с воздухом, наконец заканчивается. Прямой впрыск подразумевает немедленный впрыск топлива в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, необходимый для воспламенения смеси. А использование свечей накаливания позволит осуществить необходимый прогрев камер сгорания.

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

• угол поворота дроссельной заслонки
• степень разрежения во впускном коллекторе
• частота вращения коленчатого вала
• температура всасываемого воздуха и охлаждающей жидкости
• концентрация кислорода в отработавших газах
• атмосферное давление
• напряжение аккумуляторной батареи
• и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

• топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
• появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
• достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
• обеспечивается лучшая приемистость двигателя
• в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Система питания бензинового двигателя инжекторного типа

На автомобиле с системой впрыска топлива водитель тоже управляет двигателем посредством дроссельной заслонки, но на этом аналогия с карбюраторной системой питания бензинового двигателя заканчивается.

Топливный насос расположен непосредственно в баке и имеет электропривод.

Электробензонасос обычно объединен с датчиком уровня топлива и сетчатым фильтром в узел, получивший название топливный модуль.

На большинстве впрысковых автомобилей топливо из топливного бака под давлением поступает в сменный топливный фильтр.

Топливный фильтр может быть установлен под днищем кузова либо в моторном отсеке.

Топливные трубопроводы подсоединяются к фильтру резьбовыми или быстросъемными соединениями. Соединения уплотнены кольцами из бензостойкой резины или металлическими шайбами.

В последнее время многие автопроизводители стали отказываться от применения подобных фильтров. Очистка топлива производится только фильтром, установленным в топливном модуле.

Замена такого фильтра не регламентирована планом технического обслуживания.

Системы впрыска топлива бывают двух основных типов – центральный впрыск топлива (моновпрыск) и распределенный впрыск, или, как его еще называют, многоточечный.

Центральный впрыск стал для автопроизводителей переходным этапом от карбюратора к распределенному впрыску и на современных автомобилях применения не находит. Это связано с тем, что система центрального впрыска топлива не позволяет выполнить требования современных экологических стандартов.

Агрегат центрального впрыска похож на карбюратор, только вместо смесительной камеры и жиклеров внутри установлена электромагнитная форсунка, которая открывается по команде электронного блока управления двигателем. Впрыск топлива происходит на вход впускного трубопровода.

В системе распределенного впрыска количество форсунок равно количеству цилиндров.

Форсунки установлены между впускным трубопроводом и топливной рампой. В топливной рампе поддерживается постоянное давление, которое обычно составляет около трех бар (1 бар равен примерно 1 атм). Для ограничения давления в топливной рампе служит регулятор, который стравливает излишки топлива обратно в бак.

Раньше регулятор давления устанавливали непосредственно на топливной рампе, а для соединения регулятора с топливным баком использовалась обратная топливная магистраль. В современных системах питания бензинового двигателя регулятор располагают в топливном модуле и необходимость в обратной магистрали отпала.

Топливные форсунки открываются по командам электронного блока управления, и происходит впрыск топлива из рампы во впускной трубопровод, где топливо смешивается с воздухом и поступает в виде смеси в цилиндр.

Команды на открытие форсунок вычисляются на основании сигналов, поступающих от датчиков электронной системы управления двигателем. Тем самым обеспечивается синхронизация работы системы подачи топлива и системы зажигания.

Система питания бензинового двигателя инжекторного типа обеспечивает большую производительность и возможность соответствия более высоким экологическим стандартам, чем карбюраторного.
