Увеличиваем клиренс автомобиля своими руками

Из чего делаются проставки

Производители автозапчастей и аксессуаров уже заметили, что проставки пользуются спросом, поэтому они уже наладили выпуск их.

Причем для их изготовления используются разные материалы:

  1. Полиуретан;
  2. Резина;
  3. Алюминий;
  4. Пластик.

Полиуретан и резина сами по себе материалы упругие, поэтому при эксплуатации они могут сжиматься, что позволяет в большей степени гасить колебания.

При этом полиуретан очень устойчив к негативному воздействию окружающий среды, поэтому прослужить он может длительный срок.

Но в конструкции таких проставок часто используются металлические втулки в отверстиях под болты, и это их недостаток.

При сжатии эти втулки контактируют с кузовом, и в месте контакта возможно появление очагов коррозии.

Резина хоть и подвержена «старению», но в таких проставках никаких металлических элементов нет, поэтому они на кузов негативных воздействий не оказывают.

На Suzuki Escudo это выглядит так:

Проставки из алюминия обладают высокой прочностью, но поскольку это металл, то в месте контакта с кузовом может появиться коррозия.

Пластик в этом плане лучше. Он также прочный, но ржавчины от него не будет. Поэтому оптимальными для установки на авто являются резиновые и пластиковые проставки.

Причем отмечается, что на передней подвеске желательно использовать проставки из прочных материалов, а на задней – из эластичных.

К тому же, нельзя до бесконечности наращивать клиренс при помощи проставок.

Толщины их не должна превышать 3-5 см, использование более толстых подложек приведет к значительному ухудшению управляемости авто.

Покрышки большего диаметра


Уверен, что всем в первую очередь интересно, как увеличить дорожный просвет с минимальными финансовыми затратами. Поэтому начнем с самого простого и дешевого метода – замены шин. Таким образом, можно запросто выиграть парочку лишних сантиметров, но только лишь в том случае, если конструкция вашего автомобиля позволят увеличить диаметр резины без всяческих последствий. Другими словами, высота внутренней арки колеса должна быть такой, чтобы покрышка при передвижении не касалась кузова.

Закрыв глаза на данный фактор, резина сотрет сначала коррозионную защиту, а потом и сам металл. Если же справится с железом не удастся, не волнуйтесь влага закончит начатое дело. К тому же сама покрышка возьмет на себя чересчур повышенную нагрузку, которая приведет скорейшему ее износу.

Клиренс Форд Мондео 4 способы увеличения

Колесные диски большого диаметра помогут увеличить клиренс Форд Мондео

Для городского автомобиля данного типа рекомендуется использовать проставки. Оптимальный материал — резина или пластик. Это обусловлено низким давлением на амортизаторы автомобиля, что продлевает срок службы пружин.

Еще один вариант — использование колесных дисков большого диаметра. Это дорогостоящее мероприятие, но такая операция способна «поднять» автомобиль еще на 3-4 см. Не последнюю роль играют прокладки. Они устанавливаются между амортизаторами. Данный способ рекомендуется применять вместе с пластиковыми проставками. Ожидаемый эффект — повышение высоты автомобиля в среднем на 6-7 см.

Используемые материалы

Отзывы знакомых, пользователей в сети и личные наблюдения дали понять, что крайне важно, какие проставки вы покупаете. Когда мы ставим первые попавшиеся элементы, купленные за копейки, то сильно рискуем собственным здоровьем и здоровьем своего автомобиля

Походите по магазинам, зайдите на тот же Алиэкспресс, внимательно посмотрите на чертеж предлагаемых проставок. Но самое главное — это материал их изготовления.

Сегодня проставки выпускаются на основе трех разных материалов.

  • Алюминий. Алюминиевые проставки достаточно надежные. Установив их, вы исключите процессы деформации втулок, а также обеспечите достаточно высокий уровень комфорта. Многие проставки негативно сказываются на комфорте езды и поведении автомобиля. Алюминиевые, как правило, меньше остальных влияют на эти характеристики.
  • Полиуретан. Полиуретановые аналоги деформируются из-за воздействия на них пружин, когда вы часто передвигаетесь по неровным дорогам. Потому со временем возрастает риск повреждения кузова собственными втулками.
  • Полимер или пластик. Пластиковые изделия самые надежные и качественные. Но только при условии, что вы покупаете проставки от действительно проверенных и хорошо зарекомендовавших себя производителей.

Большие колеса

Это достаточно дорогой метод, но при этом по осуществлению простой. Его без проблем можно выполнить своими руками, так как это максимально просто. Ваша задача купить другие диски и шины, большего диаметра и установить их.

Например, вы можете без проблем увеличить клиренс сняв свои 15-е диски и установить 16-е, соответственно поставить такие же шины. Но будете внимательны, берите резину таким же профилем, какой он и был. Дело в том, что если он будет меньше, то дорожный просвет, либо не измениться, либо наоборот уменьшится.

Посмотрите, какие размеры колес подходят для вашего автомобиля, так как если они будут не соответствовать, то появятся проблемы. При поворотах колеса могут задевать арки, тем самым вы портите резину и саму арку, что не особо радует.

Также вы получаете улучшение внешнего вида, но это плюс. Спидометр будет отображать меньшую скорость, а пробег автомобиля будет меньшим по приборам, чем по факту. Помимо этого, динамика и максимальная скорость уменьшиться, а расход увеличиться. Дело в том, что колеса большего диаметра просто тяжелее. Но эти изменения будут не особо большими.

Большая часть машин позволит данным способом увеличить свой клиренс максимум на 3 сантиметра. Это не так уж много, но возможно кому-то это и нужно, плюс диски новые хотел.

Последствия установки проставок

Единственное преимущество, которое дает использование проставок, сопровождается немалым количеством недостатков, вот основные из них:

  • изменение угла атаки (угла наклона переднего амортизатора) ухудшает маневренность автомобиля;
  • увеличение угла поворота ШРУСа (ШРУС, «граната»), приводит к резкому ускорению его износа и сокращению пробега в 2-5 раз;
  • увеличение расстояния от точки управления до оси заднеприводного автомобиля, при этом увеличивается износ опорного подшипника карданного вала;
  • изменение развала и схождения колес, в результате чего увеличивается расход топлива и износ шин, а также снижается управляемость;
  • проблемы с прохождением техосмотра и страховой компании. Установка проставок – это изменение конструкции автомобиля, запрещенное Правилами дорожного движения. Следовательно, велика вероятность отказа в страховом возмещении после несчастного случая.

Способы увеличения дорожного просвета

Простейший способ быстро приподнять авто примерно на 1—1,5 см, реализуемый без разборки механизма подвески, — поставить шины с более высоким профилем. Помимо увеличенного клиренса, вы получите дополнительный комфорт, потому как ездить на высокопрофильной резине станет мягче. Но вариант нельзя назвать самым дешёвым, ведь придётся покупать 2 комплекта новых скатов — зимних и летних.

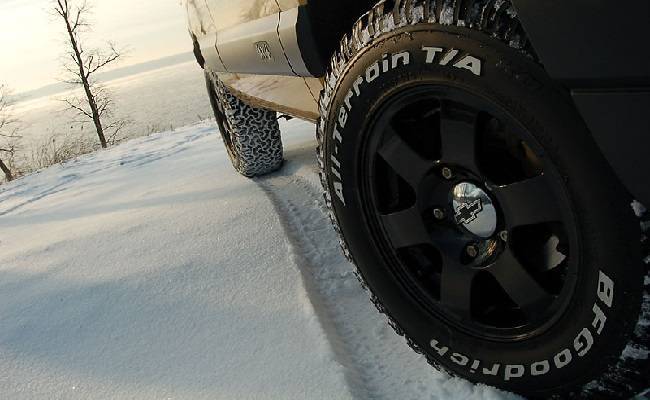

Так выглядит резина с высоким профилем

Поднятие кузова над землёй выполняется и другими методами:

  • путём установки колёсных дисков большего диаметра (добавится 10—15 мм);
  • замена пружин на более высокие (выигрыш 2—3 см);
  • добавление различных проставок под пружины и стойки (можно нарастить от 3 до 5 см).


Диски большого размера помещаются под арки не на всякой машине

Установка больших дисков — вариант непопулярный и вот почему:

  • покупка 4 дисков, пусть и штампованных, обойдётся недёшево;
  • возрастёт вес колёс, а за ним — нагрузка на трансмиссию, уменьшая её ресурс;
  • расход горючего станет больше;
  • не на каждом автомобиле арки позволяют поставить диски другого размера.


Проставки для подъёма кузова

Замена пружин и монтаж повышающих проставок — вид работ, спокойно выполняемых своими руками в условиях обычного гаража, оборудованного смотровой канавой. Покупка новых деталей обойдётся вам от 1000 до 3500 руб. в зависимости от марки авто, что гораздо дешевле замены дисков и шин. Поскольку для реализации обоих способов производится разборка ходовой части автомобиля, их можно рассматривать совместно.


Пружины и проставки между витками

Что такое клиренс и как он влияет на управление автомобилем

Клиренс – это фактическое расстояние от нижней части транспортного средства до дорожного покрытия. Для автомобилиста данный показатель помогает определится, как без негативных последствий преодолеть препятствие, пропуская его между колес, при этом не повредить днище и расположенные на нем важные элементы. Но узнать самую нижнюю точку транспортного средства непросто, так как у одних она расположена в одном месте, а у других в другом.

Основные базовые точки

Передняя ось. Часто нижней точкой днища автомобиля выступает кромка переднего бампера. Повреждение данного элемента кузова является наименее опасным при наезде на помеху.

Поддон картера. Намного серьезней будет ситуация, если нижней точкой окажется поддон картера, и произойдет его пробой, в результате может выйти из строя коленчатый вал или другая деталь двигателя.

Задняя ось. Не менее неприятной будет поломка какой-нибудь детали, расположенной в зоне задней оси. В задне- и полноприводных автомобилях именно данная зона и все ее элементы (выхлопная система, топливный бак, абсорбер и пр.) находятся ближе к дорожному покрытию и попадают под удар. В машинах с передним приводом передняя и задняя часть расположены на одной высоте.

Правильно определить клиренс своего автомобиля очень важно, чтобы знать его уязвимые места. Это можно сделать самостоятельно, загнав транспортное средство на идеально ровную площадку или на эстакаду. При этом нужно убедиться, что давление в шинах находится в пределах нормы, и отсутствует дополнительная нагрузка на кузов

При этом нужно убедиться, что давление в шинах находится в пределах нормы, и отсутствует дополнительная нагрузка на кузов.

Стандартными показателями клиренса являются:

Для городских легковушек – от 14 до 20 см

Для паркетников – от 17 до 25 см

Для внедорожников – от 20 и выше.

Клиренс и особенности езды

За рубежом на проблему клиренса мало кто обращает внимание. Чего нельзя сказать о нашей стране с ее качеством дорог, а иногда и их полным отсутствием. Значение клиренса влияет на такие показатели езды, как проходимость, управляемость и устойчивость

Значение клиренса влияет на такие показатели езды, как проходимость, управляемость и устойчивость.

Проходимость. Чем больше значение клиренса, тем автомобиль обладает лучшей проходимостью. Преодолевать ямы, кочки, бордюры и другие препятствия удается проще и без повреждений. Но главным недостатком здесь является уменьшение обтекаемости автомобиля и, соответственно, уменьшение скорости.

Управляемость. Чем меньше клиренс, тем транспортным средством проще управлять, улучшаются свойства аэродинамики. Не зря гоночные автомобили выпускают с минимальным значением данного показателя. Большой клиренс при скоростной езде приводит к раскачиванию и утрате контроля над транспортным средством.

Устойчивость. Большой просвет между днищем и дорожным покрытием уменьшает силу сцепления шин с последним, что может спровоцировать опрокидывание транспортного средства при передвижении на большой скорости.

Самостоятельное увеличение клиренса

Многие наши соотечественники решаются на увеличение клиренса, чтобы уберечь днище от повреждений. Существует несколько способов для реализации данной задачи.

Уменьшение сжатия амортизаторов. Подвеска становится более жесткой, и днище при передвижении по бездорожью реже касается препятствий. При этом комфорт езды на таком автомобиле существенно уменьшается. К тому же сами амортизаторы быстрее выходят из строя.

Установка проставок между кузовом автомобиля и опорной стойкой. Рекомендовано выбирать резиновые или алюминиевые образцы, полиуретановых стоит избегать. Некачественные проставки могут привести к деформации кузова.

Увеличение размерности колес. Небольшое увеличение радиуса колес допускается практически на любом автомобиле. Это можно сделать за счет установки большего размера дисков или профиля резины. Но такого рода манипуляции могут искажать показания спидометра, а также привести к поломке датчика скорости, который, в свою очередь, влияет на работоспособность систем ABS и ESP.

Как видно из вышесказанного, увеличение клиренса влечет за собой негативные последствия для автомобиля. К тому же производители категорически не рекомендуют менять данный показатель, так как такого рода переоборудование может лишить владельца гарантийного обслуживания.

Вместо заключения

Сделать выбор между высоким и низким клиренсом непросто, ведь никогда наверняка не знаешь, куда придется ехать завтра. Наверное, именно по этой причине многие автолюбители в последнее время начали выбирать «паркетники» (кроссоверы) – что-то среднее между внедорожниками и городскими легковушками.

Как поднять подвеску авто ВАЗ

Если подвеску автомобиля поднимают, то нужно сделать так, чтобы авто не потеряло свои характеристики. Нужно заменить основные узлы подвески:

 Амортизаторы, при замене не нужно заниматься самодеятельностью. В каталоге нужно выбрать те амортизаторы, которые производитель предлагает для конкретной модели автомобиля.

Но для поднятия подвески выбирают более жесткие и укороченные амортизаторы.

Стабилизатор поперечной устойчивости. Лучше стабилизаторы менять вместе со стойками.

Пружины выбирают более жесткие и укороченные.

Поднимают подвеску автомобиля ВАЗ по нескольким причинам. Как правило, владельцы автомобилей решают поднять подвеску в 2 случаях: для увеличения грузоподъемности и увеличения дорожного просвета (проходимости). Чаще всего возникают вопросы о том, как правильно поднимать заднюю подвеску. На рынке на сегодняшний день есть лифт-комплекты для разных моделей автомобилей. Эти комплекты позволяют на определенную высоту поднять подвеску.

Нужно не забывать о том, что увеличение клиренса автомобиля сопровождается некоторыми изменениями физических свойств авто. Например, повышается центр тяжести. Это может негативно повлиять на поведение автомобиля при вхождении в повороты на определенных скоростях

Важно то, что перед тем, как поднимать или опускать подвеску самостоятельно, нужно учитывать очень важную величину – перераспределение веса, который имеет значение при поворотах автомобиля

На перераспределение веса влияет понижение центра тяжести и увеличения расстояния между колесами. Увеличение расстояния между колесами производят с помощью перехода на более широкую резину. Но этот метод ограничивают габариты авто. Понижения центра тяжести автомобиля можно достичь путем установки коротких стоек. Благодаря этому уменьшается ход подвески. Стойки нужно выбрать достаточно жесткими.

Если автомобилист не готов просчитывать все соотношения деталей, физических свойств автомобиля и узлов подвески, то для того, чтобы поднять или опустить подвеску, нужно выбирать второй вариант – приобретение для конкретной модели автомобиля полного пакета подвески. Под заказ, как правило, существуют различные предложения по модификации подвески. Специалисты проведут подбор узлов для ВАЗ, исходя их предпочтений и требований владельца автомобиля.

Но устанавливать их нужно будет самостоятельно. Если думать, что поднять или опустить подвеску автомобиля – только замена пружин и амортизаторов, то это будет большой ошибкой. Тюнинг подвески нуждается во внесении изменений типа резины и колес, расчета того, как будет на поведение автомобиля влиять изменение подвески. Это при условии, что результат модификации необходим положительный.

четыре легких способа — Рамблер/авто

Сегодня на рынке стабильной популярностью пользуются кроссоверы и внедорожники. Однако что делать, когда автомобиль старенький, а передвигаться по бездорожью надо?

В таком случае есть 4 наиболее популярных пути для того, чтобы клиренс прибавил несколько сантиметров в размере. Все они достаточно безобидны и не требуют больших финансовых затрат.

Большинство современных автомобилей имеют дорожный просвет в пределах 13-18 см. Но при этом разработчики не учитывают особенности эксплуатации автомобилей в России, где на один километр ровной дороги приходится девять километров остатков советского бездорожья и ям. Поэтому для наших автолюбителей часто встает вопрос о повышении дорожного просвета.

Вот небольшое практическое руководство к действию для автолюбителей.

Новые пружины. Сегодня производители предлагают пружины, как опускающие автомобиль, так и делающие его выше. Последние отличаются более толстым прутком и повышенной жесткостью.

Рассматриваемые пружины способны поднять машину выше сразу на несколько сантиметров (все зависит от выбранного размера). Однако вместе с ними следует установить и улучшенные амортизаторы. Тогда не будет никаких проблем с управлением и безопасностью.

Увеличенные колеса. Этот способ заключается в использовании шин с более высоким профилем. Они приподнимают автомобиль сами по себе.

Но у этого варианта есть и неудобства. Во-первых, выиграть можно будет всего лишь 1-2 сантиметра. Во-вторых, использование новых колес приведет к сбою текущих показаний спидометра и одометра. Не всем водителям это приходится по душе, особенно если впереди предстоит техосмотр.

Проставки под пружины. Этот способ считается в среде автолюбителей самым простым. Заключается он в том, что под пружины кладутся резиновые шайбы.

Их набор может состоять из изделий разной высоты. Таким образом можно в зависимости от обстоятельств регулировать размер дорожного просвета.

Правда, если есть свободные денежные средства, лучше не жадничать, а установить новую улучшенную пружину. Тогда эффект будет ощутимее.

Бафферы. Они представляют собой силиконовые кольца, которые можно приобрести в магазине или на авторынке. Бафферы размещаются между витками пружины и элементарно крепятся за несколько минут с помощью пластиковых стяжек. Чтобы их установить, достаточно приподнять автомобиль на домкрате.

В основе функционирования таких изделий лежит достаточно простой механизм. Баффер просто не дает сжиматься пружине до ее обычного состояния. В результате клиренс увеличивается в силу элементарных законов физики.

Итог. Даже на автомобиле с внушительным пробегом можно отвоевать пространство дорожного просвета. В основном это результат манипуляций с пружинами.

Но начинающим водителям не лишним будет прибегнуть к услугам профессионалов из СТО. Так можно будет избежать распространенных ошибок в среде новичков.

Видео дня. Москвичей просят жаловаться на грязь в салонах такси

Выбор комплекта и установка проставок на машину

Начнем с того, что проставка может быть изготовлена из разного материала, о чем уже говорилось выше. При этом встречаются проставки передних стоек полиуретановые (устанавливаются между кузовом и стойкой).

С одной стороны, материал прочный, однако втулки стальные. При езде полиуретан изнашивается, а стальные элементы могут повреждать кузов. В свою очередь, алюминиевые проставки более надежны, однако данный материал быстро поражает коррозия. На этом фоне наиболее долговечными выглядят пластиковые проставки.

Так или иначе, главное купить проставки для увеличения клиренса хорошего качества, а так же чтобы они были рассчитаны для конкретного авто. Такие комплекты стоят дороже, однако отличаются приемлемым сроком службы и обычно не возникает проблем с их монтажом.

В любом случае, какой бы материал вы не приобрели, важно знать, как выполняется установка проставок для увеличения клиренса. Давайте остановимся на этом более подробно

  • Прежде всего, чтобы осуществить монтаж проставки на переднюю стойку самому, нужно поднять машину, снять колесо и саму стойку полностью. На одних машинах с этим не возникает проблем, тогда как на других приходится снимать много элементов и панелей.
  • После снятия зачастую видно, что штатные болты стойки оказываются короткими для дополнительной накладки. Решением проблемы становится использование аналогичных болтов большей длины.
  • Закрепив проставку, сборка осуществляется в обратном порядке. В случае, когда пружина стойки не ставится на место, сначала нужно осуществить подпор, чтобы достать до крепежного отверстия (в качестве подпора обычно используется домкрат).
  • Установка проставок на задние стойки также предполагает замещение штатных элементов более толстыми. Такие проставки лучше ставить резиновые, они не портят кузов и не подвержены коррозии. Если же материал другой, тогда могут возникать нюансы.
  • Для установки элементов нужно снять обшивку и накладки в багажнике, поднять домкратом заднее колесо и снять заднюю стойку. После снятия стойки и опоры, обычно также нужны болты для монтажа новых опор увеличенной длины.
  • Добавим, что если есть риск плохой фиксации нестандартных болтов, которые часто не имеют уплотняющей юбки, можно просто приварить болты на стойку. Завершающим этапом будет установка проставки и обратная сборка.

Способы повышение клиренса

Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.

Меняем колеса.

Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.

Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.

Усиливаем пружины.

Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.

Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).

Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.

Меняем подвеску.

Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.

Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.

В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.

Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).

Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.

Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.

Какие проставки выбрать

В зависимости планируемого участка установки, передних или задних амортизаторах, подбирается тип проставки. Также стоит учитывать и модель автомобиля. Если необходимо оснастить передние стойки, подойдут изделия из стали и алюминия. Внешне напоминают кронштейны. Касаемо задних, здесь применяются пластиковые, резиновые модификации, имеющие форму колец. Стоимость будет зависеть от материала изготовления и производителя.

Увеличение проходимости авто за счет проставок может давать и незначительный минус. Особенно нарушения наблюдаются на моделях отечественного производства:

  • быстрее изнашиваются резиновые амортизационные элементы;
  • смещается центр тяжести, сильно увеличивается задний занос;
  • изменение развал-схождения;
  • комфортность водительской посадки снижена;
  • из-за прибавления высоты проставки образуется нехватка хода штока.

Несмотря на некоторые отрицательные моменты, все есть смысл ставить проставки. Благодаря которым можно действительно уменьшить изначальную величину клиренса, когда пришли в негодность пружины. Как уже упоминалось, любители бездорожья особенно оценят такое оснащение.

Полиуретановые проставки выполнены в подобном корпусе со стальной втулкой. Говоря об износостойкости, полиуретан быстро деформируется, нанося вред кузову. Наиболее практичными и надежными считаются изделия из алюминия. Вот только единственный нюанс – подверженность коррозии. С положительной стороны зарекомендовал себя пластик.

Безопасность

Какой бы способ увеличения клиренса на ВАЗ 2110 вы не избрали (если вам это, конечно, нужно), помните о том, что безопасность – прежде всего. Вы ведь хотите получить автомобиль, который будет более стойким на дороге, а не готовым каждую минуту перевернуться даже на небольшом препятствии?

Поэтому обязательно отрегулируйте подвеску, увеличив ее упругость. Поменяйте обычную резину, установленную на машине, на низкопрофильную. Для гарантии установите также дополнительные стабилизаторы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Часто даже новый автомобиль при полностью, а порой и частично загруженном багажнике задевает задними колесами за подкрылки. Избавиться от этой неприятности, а заодно и увеличить дорожный просвет можно, установив проставки между нижними концами задних амортизаторов и проушинами балки задней подвески.

Мы выбрали проставки, позволяющие поднять задок автомобиля в три разных положения.

При подъеме задней части автомобиля изменяются три важных параметра: положение регулятора давления задних тормозов, направление световых пучков фар и угол продольного наклона оси поворота передних колес (кастор).

Первые два параметра поддаются самостоятельной регулировке. Кастор при подъеме задка уменьшается, влияя на устойчивость и управляемость автомобиля.

У автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

угол продольного наклона оси поворота

Углы установки колес автомобиля в снаряженном состоянии

(без водителя, пассажиров и груза)

угол продольного наклона оси поворота

Для установки проставок вывешиваем заднюю часть автомобиля.

1. Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора, удерживая болт от проворачивания головкой той же размерности

2. …и вынимаем болт.

Аналогично отсоединяем нижнее крепление второго амортизатора.

3. С одной стороны проставки расстояние, показанное на фото, больше, чем с другой. Этой стороной ориентируем проставку к продольной оси автомобиля.

Обратите внимание на то, что проставки зеркально симметричны, и их можно установить как на правую, так и на левую сторону автомобиля

4. Для правильного монтажа проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с продольной осью амортизатора.

Поэтому при монтаже выбранной проставки на правой стороне автомобиля для крепления амортизатора можно использовать только одно отверстие.

5. Если этот вариант не устраивает, располагаем данную проставку на левой стороне.

В этом случае можно будет использовать одно из двух других отверстий для крепления амортизатора.

Устанавливаем проставку на проушины балки.

6. Размещаем между проушинами балки распорную втулку и вставляем болт.

Наживляем на болт гайку и затягиваем ее моментом 70–85 Нм (7,0 -8,5 кгс∙м).

В этом положении проставки задок автомобиля можно поднять на максимальную или минимальную величину.

Мы выбрали нижнее отверстие

7. Вставляем болт в отверстия проставки и во втулку амортизатора.

Примеры проставок для разных авто

А теперь об установке проставок на разные модели. Первой будет ВАЗ-2121 «Нива».

Для увеличения люфта в нем потребуется сделать проставки практически для всех элементов подвески, те, что установлены вверху под рессоры и амортизатор, выглядят так:

Кроме того, в «Ниве» их можно устанавливать под шаровые опоры рычагов, под пружину и т.д.

Но в Ford Focus 2 используется подвеска MacPherson, поэтому есть возможность установить подложку спереди между стойкой и кузовом.

Размеры проставки следующие:

Такая же ситуация и с Kia Sid 2. Подложка для этого автомобиля выглядит так:

Заводские проставки на Дэу Нексия выглядят так:

Но сделав необходимые мерки на верхней опоре, вы запросто сможете вырезать такие же в домашних условиях.

На задней опоре Nexia вы можете использовать эту опцию.

Но у УАЗа такая же ситуация, как и у Нивы. Передние проставки у этой машины выглядят так:

Как видите, форма у них довольно сложная и сделать в домашних условиях будет невозможно.

А вот проставки задние под пружину сделать несложно. Их заводской вариант выглядит так:

А вот и серия проставок для передней и задней подвески Шевроле Лачетти. Если задние подложки все же действительно нарезаются в домашних условиях, то потребуются услуги опытного токаря для изготовления лицевых:

Для Рено Логан лучше купить проставки для увеличения клиренса, так как в гараже это сделать практически невозможно:

Но на Suzuki SX4 передние колодки можно вырезать для увеличения дорожного просвета. Они выглядят так:

Важное условие изготовления проставок – соблюдение всех габаритов. Поэтому, если они сделаны на основе обмеров элементов подвески, то лучше сначала сделать картонные шаблоны, а потом делать подложки исходя из размеров этих шаблонов

Поэтому, если они сделаны на основе обмеров элементов подвески, то лучше сначала сделать картонные шаблоны, а потом делать подложки исходя из размеров этих шаблонов.

Тем не менее, во время установки почти всегда будет необходимо заменить крепежные болты на более длинные.

И здесь очень важно подходить к качеству оборудования. Лучше брать высокопрочные болты с тонкой резьбой

Видео: самодельные проставки для увеличения дорожного просвета.

Post Views: 1

Немного о результатах

Хотя установка проставок на стойки и является оптимальным способом чтобы поднять машину все же не следует надеяться, что это вмешательство в конструкцию подвески обойдется совсем уж без отрицательных последствий.

Результат установки проставок

Величина эта никак не вычислялась, она выявилась опытным путем. А опыт подсказывает что установка проставок на передок чуть большую двух сантиметров чаще всего бывает достаточно для уверенного преодоления небольших дорожных препятствий на городских улицах и загородных тропинках. Тот же опыт говорит, что как бы мы ни увеличивали клиренс обычного седана, мы не сделаем из него джип.

Еще несколько аргументов не позволяющих чрезмерно увеличивать клиренс:

  • изменение углов работы подвески;
  • изменение углов установки колес;
  • ухудшение аэродинамических качеств автомобиля;
  • смещение центра тяжести вверх.

Увеличив клиренс своего авто и тем самым повысив его проходимость, не забывайте о том что платой за это является ухудшение его устойчивости на дороге особенно на больших скоростях.

Если все у вас получилось как нельзя лучше и вам удалось поднять машину своими руками, то вам все же не обойтись без визита в автосервис. Там вам необходимо отрегулировать фары и геометрию, так как эти операции лучше доверить профессионалам. Да их и нечем делать в гаражных условиях.

Теперь когда клиренс вашего железного друга увеличен можно протестировать результат, но не переоценивайте его выбирайте полигон для тест-драйва осмотрительно, а то как бы не пришлось бежать за трактором.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
