Как правильно установить домкрат на Рено Дастер?

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Установка штатного домкрата

Рассмотрим схему установки штатного домкрата на Рено Дастер:

  1. Достаем домкрат с багажного отделения. Перед установкой необходимо поставить машину на ровную поверхность, асфальт или в гараже.
  2. На штатном домкрате есть специальный крюк, который нужно вставить под порогом в отверстие. Зацеплять нужно со стороны днища.

Выступ под штатный домкрат

Прорезь в штатном домкрате

Теперь крутим рукоятку, и домкрат начинает раскрываться. Нижняя, опорная часть должна ровно встать на поверхность.
Крутим, пока автомобиль не поднимется на нужную высоту.

Установка домкрата достаточно лёгкая операция и не требует специальных знаний и умений.

Установка других видов домкратов

Гидравлический бутылочный домкрат

Некоторые домкраты не имеют крюка, а просто выемку на верхней платформе. Ее нужно подставить под выступ на автомобиле, который находится под порогом.

Выступ для домкрата вблизи

Также, можно использовать гидравлический домкрат, который также ставиться под это ребро. Все домкраты устанавливаются в месте, где порог соединяется с днищем и имеет, так называемое ребро.

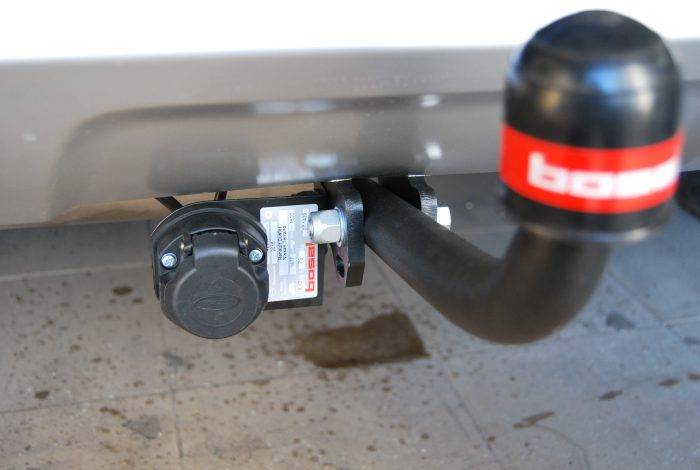

Подключение электрики

Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:

  1. Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
  2. Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
  3. На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
  4. Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
  5. Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).

Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):

  • в первый разъем — левый поворотник,
  • второй и третий — в зависимости от конкретной схемы прицепа,
  • четвертый — поворотник правый,
  • пятый — габаритный фонарь правый,
  • шестой — сигнал стопа,
  • седьмой (находящийся по центру фаркоп-розетки) — левый габарит.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Как крепится домкрат в рено дастер

Доработка штатного домкрата Duster

Инструкция по использованию штатного домкрата Дастера.

Рено Дастер — доработка домкрата.

Renault DUSTER рено дастер СПАЛЬНОЕ МЕСТО

https://youtube.com/watch?v=JR0L6-nqnEs

Штатный домкрат Сандеро, установка

Рено Дастер 2017-18год.Усовершенствование домкрата.

Как любым домкратом поднять машину за колесо.

Домкрат гидравлический бутылочный | Как поднимать автомобиль домкратом 3т

Опорные места для установки домкрата Renault Logan 2014 (Jack-up point)

ЭКСТРИМ тест. Или как я сломал 3 (ТРИ) штатных домкрата!

Каждый автовладелец Рено Дастер задумывался над тем, как правильно установить домкрат. Поскольку неизвестно, что может произойти в пути, а автосервис может быть далеко. Обычно с автомобилем идет штатный домкрат, но бывает такое, когда уже второй или третий владелец и предыдущий не отдал этот необходимый инструмент.

Устанавливаем фаркоп

Прежде чем установить фаркоп, необходимо учесть несколько нюансов:

  • Если вы купили готовый комплект, то в нем, скорее всего, будут самоконтрящиеся гайки. Это значит, что закрутить их можно только один раз.
  • Гайки М10 необходимо окончательно зажимать в самую последнюю очередь, прилагая усилие порядка 45-50 H*м.
  • Если вы приобрели готовый комплект ТСУ версии 4WD, то в процессе зажимания крепежных гаек, сам фаркоп нужно будет оттягивать назад.
  • Винты М10 необходимо обязательно смазать литолом или циатимом.

Это интересно: Новый бренд кроссовера Borgward идет на российский рынок

Зная эти тонкости, вы можете начать подготовительный процесс. Для этого освободите багажное отделение внедорожника, демонтируйте глушитель и запаску. После этого установите авто над смотровой ямой или используйте домкрат. Подготовьте отвертку, 2 ключа на 17 и 2 – на 19. Также потребуется отключить аккумулятор, для этого достаточно лишь отсоединить клемму на минус.

После этого необходимо разделить ТСУ на составные части и приступить к монтажу, для которого потребуется:

  • Снять заводские заглушки, расположенные под обшивкой справа и слева. Для этого аккуратно приподнимите обшивку и подденьте их отверткой.
  • Вставить в освободившиеся отверстия крепежные болты. Для их защиты используйте втулки, которые устанавливаются внутри лонжеронов.
  • Удостовериться что крепежи установлены правильно. Загляните под машину и убедитесь, что вы видите окончания крепежных элементов.
  • Надеть боковые кронштейны на окончания болтов, закрепить их шайбами и наживить гайки, используя ключ на 19 (оставьте себе возможность отрегулировать их, поэтому сильно не затягивайте).
  • Установить поперечную балку.
  • Совместить отверстия с одной стороны балки и боковушки и наживить в этом месте гайку. Аналогичные манипуляции повторите с другой стороны.
  • Откорректировать положение балки и затянуть все гайки.
  • Монтировать буксирный крюк.

После этого остается установить проводку в розетке фаркопа, чтобы при соединении его с прицепом, на последнем работали световые огни.

Фаркоп – это…

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

  • разные по ширине (европейского и американского стандарта);
  • стационарные и съёмные;
  • фланцевые;
  • малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
  • фаркопы с условно-разъёмным креплением.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.


Прицепные устройства разных типов

Замена колес Рено Дастер – домкрат куда ставить

Чтобы понять, куда ставить домкрат при замене колес Рено Дастер, стоит рассмотреть схему установки стандартного устройства. Штатное приспособление оснащается подъемной частью с углублением: им оснащены все модификации независимо от года выпуска.

Углубление на штатном домкрате Renault Duster для упора

Домкрат должен оказаться под ребром жесткости на днище

Важно правильно установить подъемную часть, выемка должна быть расположена вдоль днища. Не стоит бояться, что автомобиль сорвется или ребро жесткости деформируется: оно рассчитано на подобные нагрузки

Правильное расположение домкрата под днищем Дастера

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2013-2017 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

  • менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
  • полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
  • от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
  • от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
  • начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
  • 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Инструкция по установке

Перед тем как установить фаркоп на Renault Duster, лучше посмотреть видео. Также поможет детально разобраться предлагаемая инструкция, артикул и большое количество предоставляемых фото, схем, чертежей.

Приступим к установке своими руками. Работу лучше производить на эстакаде или яме. Необходимо отключить аккумулятор и подготовить инструменты: отвертка, 2-а ключа на 19 и 17.

1. Стандартная комплектация.

2. Аккуратно, чтобы не повредить лкп, отверткой удаляем пластиковые заглушки в багажнике.

3. Вставляем в эти отверстия болты со втулками из комплекта. Что должно получиться видно на фото снизу машины.

4. Закрепляем боковые пластины на болты, не забудьте прикрутить гайки.

5. Вот и подошло время установки поперечной балки, крепим на болты.

6. Надежно затягиваем все болты.

7. Основная часть работы выполнена, скрытые элементы установлены. Теперь прикручиваем буксировочный крюк.

8. Последний шаг это подключение электрики. В Дастере подготовлены отверстия для проводов, которые закрыты заглушкой. Внимательно изучаем подробную инструкцию (куда и какого цвета провод подсоединить) в комплекте и доводим до конца работу.

Что такое домкрат

Это агрегат, который применяется во время выполнения запланированных ремонтных работ, а также при возникновении непредвиденных ситуаций: освобождение из ямы или грязи, замена колеса и другое. Автовладельцы, которым часто приходится передвигаться по бездорожью, не позволяют себе сдвинуться с места без этого помощника. Да и вообще рекомендовано абсолютно всем возить с собой домкрат, чтобы максимально быстро выйти из неожиданной неприятной ситуации «сухим из воды». В ином случае придётся вызывать эвакуатор, чьи услуги обойдутся не дёшево. Конечно же, домкрат, так же как и «запаска», — это помощники в решении множества проблем. НО! Согласитесь, не умея им пользоваться, вы не только не достигнете желаемых результатов, а ещё больше навредите своему авто (например, погнув пороги и другое). А в худшем случае неправильный подъём может грозить нанесению автовладельцу определённых (и не всегда лёгких) травм.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

  1. В кузове готовят четыре отверстия под винты;
  2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
  3. Балку крепят к кронштейнам – обычно используются болты М12;
  4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Монтаж «по шагам»

  1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

    Люк и две заглушки

  2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

    Каждый винт устанавливают с втулкой

  3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

    Гайки М10 завёрнуты не полностью

  4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Типичные ошибки

  • Забыли о циатиме и литоле;
  • Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
  • Балку не тянули назад;
  • Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Рекомендуем: Подсветка дисков машины своими руками как стильный вид тюнинга

Замена колес Рено Дастер – домкрат куда ставить

Чтобы понять, куда ставить домкрат при замене колес Рено Дастер, стоит рассмотреть схему установки стандартного устройства. Штатное приспособление оснащается подъемной частью с углублением: им оснащены все модификации независимо от года выпуска.

Углубление на штатном домкрате Renault Duster для упора

Домкрат должен оказаться под ребром жесткости на днище

Важно правильно установить подъемную часть, выемка должна быть расположена вдоль днища. Не стоит бояться, что автомобиль сорвется или ребро жесткости деформируется: оно рассчитано на подобные нагрузки

Правильное расположение домкрата под днищем Дастера

Это интересно: Замена заднего ступичного подшипника Шевроле Лачетти — видео

В этом видео вам расскажут, как правильно и безопасно можно поднять машину на домкрате

Прежде чем приступить к советам из зарубежного видео вспомним какие виды домкратов бывают в природе.

Винтовой домкрат

Классическая модель домкратов, распространенная как у нас, так и за рубежом в 70- 80-е годы. Винтовой домкрат предназначен для подъема легковых автомобилей массой до 1 тонны. Хотя помнится, что в 124 Мерседесе 1989 года выпуска также присутствовал родной «мерседесовский» домкрат такого типа, несмотря на то, что снаряженная масса дизельного автомобиля составляла 1.4 тонны.

Рычажно-винтовой домкрат

Максимальная нагрузка до 800 кг.

Ромбические домкраты

Распространенный вид автомобильных домкратов, которые благодаря простоте использования, компактности конструкции в сложенном виде и высокой грузоподъёмности от 0.7 до 2 тонн, можно назвать универсальным видом автомобильного подъёмника.

Помимо основных типов устройств предназначенных для подъема легковых автомобилей и внедорожников существует еще целый ряд устройств схожего принципа действия: реечные домкраты, стоечно-винтовые устройства, гидравлические, подкатные и иные виды устройств.

В видеоролике в качестве примера используется два вида домкратов: ромбовидный и подкатный.

1. Что вы должны ОБЯЗАТЕЛЬНО сделать перед тем как поддомкратить автомобиль: выбрать плоскую асфальтированную, бетонную или любую другую площадку с твердой поверхностью.

2. НЕ домкратьте нагруженный автомобиль!

3. Поставьте машину на передачу (первую или заднюю) и затяните ручной тормоз

4. Подложите противооткатные брусья под колеса. В зависимости от того какие колеса будут подняты в воздух, подложите «башмаки» под те колеса, которые останутся на земле, задние или передние.

Для установки ромбовидного домкрата определите место его постановки на автомобиле (выделены специальной подштамповкой), на видео показаны на 1.45 минуте, спереди и сзади

Обратите внимание на выштамповки на домкрате, они должны совпасть с тем местом, которое выделено на пороге автомобиля, когда домкрат соприкоснется с порогом

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

  • молоток;
  • нож;
  • плоскогубцы;
  • отвертка;
  • монтировка;
  • набор гаечных ключей;
  • динамометрический ключ;
  • литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Снимаем бампер

Во-первых, сначала нужно учесть поколение и убедиться, что под рукой имеются все необходимые инструменты. Поколения существует два, и процесс снятия практически идентичен. Замена бампера на характерный вариант для Рено Дастер – задача нетрудная, однако, если хочется тюнинга, лучше не спешить и уж точно не приобретать сомнительные рукодельные варианты.

Оригинальный бампер выполнен так, чтобы внедорожник смог реализовать весь свой потенциал, а потому какие-то слишком непохожие на исходный вариант детали могут оказаться неуместны. Вот почему лучше придерживаться классической концепции для Рено Дастер, а уж если от нее и отходить, то в рамках разумного.

Требуемые инструменты

Инвентарь потребуется небольшой, но без него никак. Понадобится:

  • ключ Торкс Т20;
  • ключ Торкс Т30;
  • два съемника.

Последние не обязательны, но помогают легче отсоединить крепление. С таким инструментом можно осуществить снятие и установку переднего бампера Рено Дастер, что говорит о том, насколько это простая процедура в сравнении со многими другими ремонтными работами.

Снятие бампера Duster первого поколения

В этом случае сначала протирают тряпочкой снизу пластиковую накладку под бампером и подкрылки Дастера. После откручивают саморезы. Накладку держит только один, а остальные фиксируют подкрылки. На каждый подкрылок приходится по паре саморезов. Откручиваются они ключом Торкс Т20.

Сверху саморезы выкручиваются ключом Торкс Т30. Их всего четыре.

Теперь конструкция снимается с защелок. Последние располагаются на кронштейнах. Эти кронштейны при желании или необходимости могут быть заменены. Чтобы грамотно снять передний бампер, нужно сначала отогнуть пластик сверху, но лишь немного. Затем весь узел вытягивают на себя, сразу отключая тот разъем, что подсоединен к противотуманным фарам.

Пару слов об этом разъеме у Дастера: он расположен на кронштейне справа. Питание противотуманок идет по четырем проводам, которые имеются в разъеме. Провода достаточно длинные, и когда человек снимает бампер, можно без всяких затруднений уже после отключить разъем.

Вот как происходит снятие переднего бампера Рено Дастер первого поколения.

Снятие бампера Duster второго поколения

Открывают капот. Под ним четыре винта. Откручивают их ключом Торкс Т30. В отличие от первого поколения саморезов здесь всего шесть, тогда как там их было целых девять. Нижние крепежные элементы откручиваются ключом Торкс Т20.

После того, как все саморезы выкручены, осторожно демонтируют основную деталь. Как и в случае с первым поколением, бампер передний Duster снимается в два маленьких этапа: сначала отгибают пластик, расположенный сверху, а затем отводят деталь в сторону, снимая с защелок. Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру

Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки

Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру. Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки.

Есть еще важный момент. Те, кто привык иметь дело с первым поколением, возможно, полагают, что ключи-звездочки Торкс не понадобятся для снятия нижней решетки, дефлекторов и держателя переднего противотуманного освещения. Да, так было на машинах первого поколения, несмотря на то, что сам передний бампер было невозможно снять таким образом. Но вот на втором поколении без ключей Торкс обойтись невозможно в принципе.

Источники

  • https://car-engine.ru/2020/11/25/%D1%81%D0%BD%D0%B8%D0%BC%D0%B0%D0%B5%D0%BC-%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D0%B1%D0%B0%D0%BC%D0%BF%D0%B5%D1%80-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5/
  • https://drive2me.ru/2021/09/18/%D1%81%D0%BD%D0%B8%D0%BC%D0%B0%D0%B5%D0%BC-%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%BD%D0%B8%D0%B9-%D0%B1%D0%B0%D0%BC%D0%BF%D0%B5%D1%80-%D0%BD%D0%B0-%D1%80%D0%B5%D0%BD%D0%BE-%D0%B4%D0%B0%D1%81%D1%82%D0%B5/
  • https://expertrenault.ru/kuzov/pravilno-snimaem-i-ustanavlivaem-bamper-reno-daster
  • https://dloco.ru/zamena-zapchastej/snyatie-i-ustanovka-perednego-bampera-reno-daster.html
  • https://delis-avto.ru/avto-ts/kak-snyat-perednij-bamper-na-dastere.html
  • https://avtonomnaya-gazifikaciya.ru/obsluzhivanie/snyatie-perednego-bampera-reno-daster.html
  • https://nivovod.ru/renault/snyatie-perednego-i-zadnego-bamperov-na-reno-daster/
  • https://QuadDrive.ru/neispravnosti-i-remont/kak-snyat-bamper-na-dastere.html

Выводы

Установить домкрат на Рено Дастер довольно просто, главное знать, куда устанавливать. При этом, стоит отметить, что лапы и чашки подъемника также устанавливаются на это ребро, поскольку если захватить на днище, то оно может не выдержать веса автомобиля и провалиться, а это чревато человеческими жертвами.

Почему-то большинство автолюбителей уверено, что реечный домкрат – это устройство, которое используется только на больших рамных джипах и для остальных авто он бесполезен. На самом деле это не так, он может пригодиться практически всем любителям природы. Не спорю, что домкрат довольно большой и тем, кто никогда не съезжает с асфальта, он по большому счёту не нужен, им вполне хватит и штатного

А вот если вы периодически съезжаете с асфальта и углубляетесь в сеть грунтовых, лесных и полевых дорог, ездите за грибами, на рыбалку, на дачу и в другие места, где глубокие лужи и колея довольно распространённое явление, и не важно полный, передний или задний привод у вашего авто, то реечный домкрат очень даже может пригодиться. А если вы ездите в одну машину, то он вообще просто необходим

Примерно так я рассуждал, после того, как сломал штатный домкрат в безуспешных попытках поменять пробитое колесо на каменистой дороге. Мне пришлось пользоваться 2-мя гидравлическими домкратами, взятых у водителей остановившихся машин, но у них не хватало высоты подъёма, поэтому для банальной замены колеса на горной дороге, пришлось потратить почти час. Этот рассказ я ещё не выложил на Драйв2, но уже довольно скоро опубликую, после этого вставлю сюда ссылку. Да и когда я посадил дастер на пузо, в попытке преодолеть диагоналку, мне бы этот домкрат однозначно пригодился.

Конечно, после поломки штаного, я купил себе другой, более надёжный бутылочный домкрат, но решил подстраховаться и так же взять универсальный реечный домкрат. И пусть на Дастере нет силовых элементов, за которые можно его поднимать, используя реечный домкрат, но если автомобиль застрял, сел в колею или лужу, то всегда есть возможность поднять за колесо, подложить под него ветки, палки, камни и т.п. и беспрепятственно выехать на твёрдую землю.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
