Схема двигателя ваз-2112 16 клапанов в картинках с пояснениями

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

https://youtube.com/watch?v=EK7_GSpECNo

Инструкция по замене подушек крепления двигателя

Комплектующие, требующиеся для замены своими руками:

  • комплект опор двигателя (в сборе 2 500 рублей);
  • комплект подушек (около 1 300 рублей).

Если у машины довольно большой пробег и наблюдаются процессы вибрации, чтобы исключить выход из строя двигателя, лучше менять опоры в сборе. Небольшая переплата одновременно гарантирует решение проблемы крепления на концептуальном уровне. Движки могут длительно работать только при нормальном уровне вибраций, поэтому при появлении проблемы рекомендуется ее устранить

При выборе обратите внимание на состояние правой и левой опоры, а также на то, что предложена продукция на 8 и 12 клапанов. Безусловно, 12-клапанная опора более надежна в эксплуатации и подойдет для людей, предпочитающих интенсивный стиль вождения

Процесс замены отличается. Если вы хотите поменять только саму подушку, выполняйте рекомендации частично. Замена 8-клапанной опоры:

Установите двигатель в ремонтное положение на ровной поверхности, сделайте упор колес.
Ремень генератора снимается и удерживается с помощью болта, который нужно отвернуть ключом № 13.
Установите домкрат и на него дополнительные деревянные опоры, важно снять нагрузку с удерживающих агрегат опор.
Демонтируйте гайку на правой подушке (ключ на 15), снимите болты фиксации кронштейна и лонжерона – всего 3 шт. (ключ на 17).
Установите подушку или опору по шагам, выполняя действия в обратном порядке.
Затем проделайте это же с другими опорами, начав с центрального крепления и левой подушки (ключ на 15).. Замена 12-клапанной опоры:

Замена 12-клапанной опоры:

  • демонтируйте фиксирующий болт между кронштейном и двигателем (ключи на 15, 2 шт.);
  • снимите опору, проведите замену подушки на новую;
  • монтаж проделайте в обратном порядке;
  • для снятия верхней опоры потребуется открутить болт, крепящий верхнюю опору, это можно сделать вручную в моторном отсеке (ключе на 17);
  • аналогичные действия проделываются с другими опорами и подушками.

Если вы затрудняетесь с демонтажем опор мотора, посмотрите детальное видео, как это можно проделать самостоятельно. Основная сложность без опыта состоит только в поиске креплений опор и их правильном демонтаже.

Обслуживание

При обслуживании ДВС необходимо знать марку топлива, какое масло надо заливать, сколько масла необходимо для данной конструкции. Также необходимо знать ресурс двигателя вашего авто, наличие ремня ГРМ.

Заменяют масло в двигателе 2 способами:

  1. С промывкой двигателя. При этом после сливания жидкости надо добавить в мотор промывочную жидкость или то масло, которое будут заливать. Затем включить ДВС. Он должен работать 10 минут. Потом сливают масло.
  2. Без промывки двигателя. После того как сольют старое масло, сразу заливается новое.

Рассмотрим порядок замены масла. Для этого будут нужны:

  • емкость 4 л;
  • ключ на 17;
  • съемник масляного фильтра.

Ставят автомобиль на смотровую яму. С горловины масла снимают крышку. В результате этого жидкость будет легче выливаться, потому что в верхней части двигателя не образуется вакуум. Потом снимают пробку поддона картера.

Сливают масло. При этом нельзя допускать, чтобы горячая жидкость попала на кожу. Слив продолжается 10 минут. Когда меняют масло в двигателе 21124 на другую марку масла, то необходима промывка мотора.

С этой целью заливают промывочную жидкость до нижней отметки щупа. Включают двигатель. 10 минут он функционирует на холостых оборотах. Сливают жидкость.

При замене смазки необходимо заменить и фильтр. Откручивают крышку головки масляного фильтра при помощи отвертки или съемником. Прежде чем поставить новый фильтр, в него заливают наполовину масло, смазывают уплотнительное кольцо, что позволит предотвратить воздушные пробки.

Заворачивают на картере сливную пробку. Потом ставят масляный фильтр. После этого осуществляют контроль объема смазки при помощи щупа. Чтобы предотвратить перелив масла, его нужно заливать медленно и контролировать уровень. Потом закручивают пробку, возвращают на свое место щуп. Включают мотор. Когда потухнет контрольная лампочка давления масла, двигатель остановится. Проверяют уровень масла. Если необходимо, его нужно долить.

Лада Приора Хэтчбек Zug-zug › Бортжурнал › Замена ремня генератора и опор двигателя (гитары).

Выдались длинные выходные, почему бы не заняться установкой всяких ништячков, заботливо закупленных заранее и пылившихся почти месяц в багажнике? Приступаем: ремень генератора+кондиционера во влажную погоду издавал неприличные звуки, такие, что дворовые собаки начинали подвывать.

Замена ремня — любимое занятие тазовода — кому придет в голову вывешивание движка (!) чтобы ремень поменять? Правильно, только славному глав.конструктору Автоваза.

Открутил два звезднутых болта (еще одно ноухау — головы torx) Хочу особенно отметить, что выкручивать длинный болт «подушка-кронштейн двигателя» оказалось бесполезно — снизу к голове подлезть крайне проблематично, особенно лежа на травке, и он ссука ну очень длинный. Сначала скрутил с него гайку, потом плюнул и закрутил обратно.

Поддомкратил правое колесо Соорудил из говна и палок из кирпичей и деревяшек подпорку

Снял ролик — родная смазка в нем, как видно, ссохлась и превратилась в мармелад.

Как я с таким ремнем ездил О_о?

Новый ролик поставил для профилактики Gates T39176 Натяжной ролик, поликлиновой ремень «DriveAlign»

Однако мне кажется, что ролик ниразу не оригинальный пришел, ручейки у него кривые. UPD: все норм, ремень с роликом подружились.

Отличный, по отзывам, ремешок Mitsuboshi 6PK1115 Ремень поликлиновый Вот тут видно, как искривляется внешняя часть ремня — один ручеек на ролике меньше остальных. UPD: через 500км пробега ремень притерся и стал на ручейки ролика как влитой.

Ну ок, ролик с ремнем вкорячен, настало время самых вкусных железяк — Штанга подвески двигателя нового образца! 2112-1001300-02 Заказана через оф.дилера и ехала пара больше 3х недель. Как говорится — разница очевидна.

Источник

Неисправности подушек

Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.

Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.

Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.

Причинами выхода из строя подушек двигателя могут быть:

  • деформация вследствие отработанного ресурса, механического или температурного воздействия;
  • утрата эластичности из-за «старения» резины и перепадов температур;
  • расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

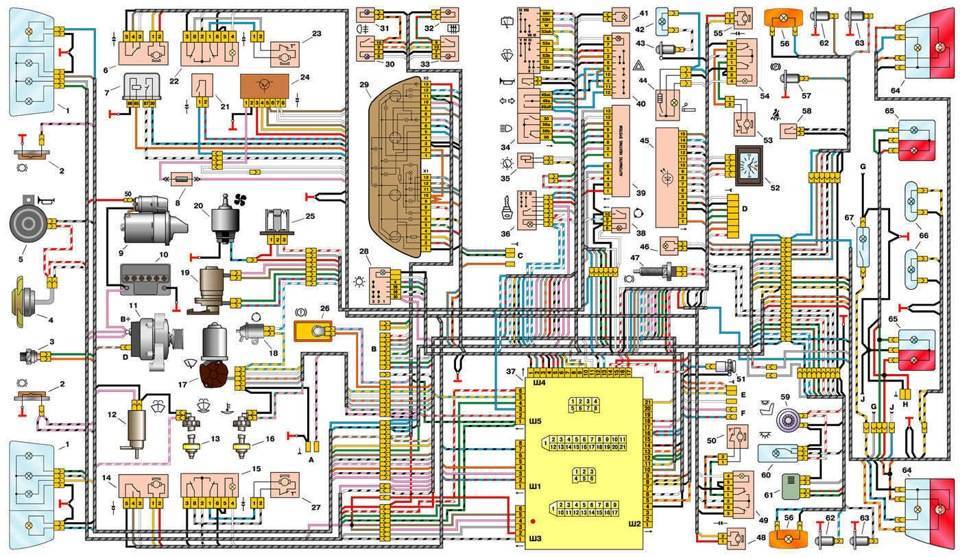

Схема 2112

» />

Полный размер

1 — блок-фара 2 — датчики износа колодок передних тормозов 3 — выключатель света заднего хода 4 — электродвигатель вентилятора системы охлаждения двигателя 5 — звуковой сигнал 6 — моторедуктор блокировки замка правой передней двери 7 — реле включения электростеклоподъемников 8 — предохранитель на 8 А 9 — стартер 10 — аккумуляторная батарея 11 — генератор 12 — электродвигатель омывателя ветрового стекла 13 — датчик уровня омывающей жидкости 14 — моторедуктор блокировки замка левой передней двери 15 — переключатель электростеклоподъемника левой передней двери 16 — датчик уровня охлаждающей жидкости 17 — моторедуктор очистителя ветрового стекла 18 — клапан рециркуляции 19 — микромоторедуктор привода заслонки отопителя 20 — электродвигатель отопителя 21 — выключатель замка багажника 22 — переключатель электростеклоподъемника правой передней двери 23 — моторедуктор электростеклоподъемника правой передней двери 24 — блок управления системы блокировки замков дверей 25 — дополнительный резистор электродвигателя отопителя 26 — датчик уровня тормозной жидкости 27 — моторедуктор электростеклоподъемника левой передней двери 28 — переключатель наружного освещения 29 — комбинация приборов 30 — выключатель заднего противотуманного света 31 — контрольная лампа противотуманного света 32 — контрольная лампа обогрева заднего стекла 33 — выключатель обогрева заднего стекла 34 — подрулевой переключатель 35 — выключатель освещения приборов 36 — выключатель зажигания 37 — монтажный блок 38 — выключатель клапана рециркуляции 39 — контроллер отопителя 40 — выключатель аварийной сигнализации 41 — лампа освещения рычагов управления отопителем 42 — лампа освещения вещевого ящика 43 — выключатель лампы освещения вещевого ящика 44 — прикуриватель 45 — блок индикации бортовой системы контроля 46 — лампа освещения пепельницы 47 — выключатель сигнала торможения 48 — моторедуктор блокировки замка левой задней двери 49 — переключатель электростеклоподъемника левой задней двери 50 — моторедуктор электростеклоподъемника левой задней двери 51 — розетка для переносной лампы 52 — часы 53 — моторедуктор электростеклоподъемника правой задней двери 54 — переключатель электростеклоподъемника правой задней двери 55 — моторедуктор блокировки замка правой задней двери 56 — боковой указатель поворота 57 — выключатель контрольной лампы стояночного тормоза 58 — датчик ремня безопасности водителя 59 — плафон направленного света 60 — плафон освещения салона 61 — датчик температуры воздуха в салоне 62 — выключатель в стойке передней двери 63 — выключатель в стойке задней двери 64 — наружный задний фонарь 65 — внутренний задний фонарь 66 — фонари освещения номерного знака 67 — фонарь освещения багажника

А — колодки для подключения электродвигателя омывателя заднего стекла В — колодки для подключения жгута системы впрыска С — к колодке жгута предупредительного света D — колодка для подключения к бортовому компьютеру Е — к колодке жгута очистителей фар F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса G — к элементу обогрева заднего стекла H — колодка для подключения дополнительного сигнала торможения J — к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точка.

Силовой костяк

Двигатель ВАЗ 2112 создавался не с чистого листа. Его конструктивная схема с 16-клапанным газораспределительным механизмом (ГРМ) повторяет модель 2110, а блок цилиндров (БЦ) является копией «восьмерочного» (21083). В этом можно убедиться, сравнив их геометрические параметры: диаметр расточек и межосевые расстояния.

Правда, блоки не взаимозаменяемы, поскольку отличаются диаметром винтов крепления головки блока цилиндров (ГБЦ). В отличие от деталей 21083 и 2110 БЦ имеет дополнительные масляные каналы в коренных опорах для подачи масла к смазывающим форсункам. Через эти устройства осуществляется дополнительная смазка нижней части цилиндровых поверхностей, а также охлаждение днища поршней.

Теперь немного о том, чем отличаются между собой 120-й и 124-й моторы. ВАЗ 21120 содержит БЦ 2112 с высотой 194,8 мм, а 21124 — БЦ 11193. Высотный параметр последнего составляет 197,1 мм (так называемый «высокий» блок). 124-й коленвал более длинноходный по сравнению с 12-м. У мотора 2112 колено имеет размер 35,5 мм (ход 71), а у 21124 — 37,8 мм (ход 75,6). В результате рабочий объем 124-го исполнения составляет 1,6 литра, против 1,5 — у 120-го.

Различаются между собой и поршни. На тех и других имеются цековки для обеспечения выхода клапанной тарелки. Однако на 120-м двигателе их глубина является обманчивой. Она рассчитана только на штатное функционирование ГРМ, а в случае обрыва зубчатого ремня «встреча» клапанов с поршнями становится неминуемой. У 124-го привода с этим все в порядке, устранение инцидента потребует только замены ремня без разборки силового агрегата.

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

  • 0,4 при первом ремонте;
  • 0,8 при втором.

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.

Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

  1. по ним подается масло у шатунным шейкам от коренных;
  2. они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

Последнее обстоятельство необходимо учитывать при капремонте двигателя, и при снятии коленвала, а особенно при балансировке нужно прочищать каналы от накопившихся отложений. Заглушки после прочистки заменяются на новые.

К передней части коленвала крепится шкив привода распредвала, а к нему – приводной шкив генератора, который работает еще и как демпфирующее устройство, благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу при помощи шести болтов крепится чугунный маховик. У него имеется зубчатый венец, предназначенный для запуска мотора при помощи стартера. Помимо этого, на его поверхности есть конусная лунка-метка, предназначенная для определения ВМТ после того, как двигатель собран.

Поршневая группа

Шатуны изготавливаются из стали, имеют двухтавровое сечение. Крышки обрабатываются вместе с шатунами, и потому не являются взаимозаменяемыми. На них и на шатунах штампуется номер цилиндра.

Поршневые пальцы представляют собой стальные трубки. Они свободно плавают в бобышках поршней, в которых фиксируются при помощи стопорных колец.

Устройство поршней: поршни выполнены из алюминиевого сплава, имеют три канавки в верхней части под поршневые кольца. Комплект колец для каждого поршня состоит из двух компрессионных и одного маслосъемного. Компрессионные кольца не позволяют газам попасть в картер двигателя, а маслосъемное удаляет масло со стенок цилиндра и отводит его к бобышкам для смазывания поршневого пальца.

Немного ниже располагаются отверстия для поршневого пальца (бобышки). В днище поршня имеется выточка, предназначенная для предотвращения загиба клапанов в случае обрыва приводного ремня ГРМ. У ВАЗ-2109 с объемом двигателя 1,3 литра оно плоское, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и механизма газораспределения, и как следствие, к дорогостоящему ремонту.

Расточка ГБЦ

Еще одна проблема отечественного автопрома – наличие лишнего литья в районе направляющих втулок. Это уменьшает и так небольшой размер их сечения. Используя специальные шаровые фрезы можно избавиться от этого недостатка

Расточку ГБЦ следует выполнять крайне осторожно, чтобы не испортить всю систему

Важно знать, что внутреннюю поверхность втулок нельзя делать идеально гладкой, так как это приведет к ухудшению испаряемости топлива. Итогом этого этапа тюнинга ГБЦ ВАЗ должно стать идеально круглое сечение без наличия остатков заводского литья

Рядом с этим элементом расположены другие важные узлы транспортного средства. Например, маслоканал, канал охлаждения. Поэтому при расточке ГБЦ важно не повредить их.

На видео показана расточка ГБЦ 16 кл. и клапана:

Доработка ГБЦ – изменение размеров сечения клапанной системы

Этот тип тюнинга ГБЦ ВАЗ решает два вопроса:

  • Увеличивает сечение клапанной системы.
  • Снижает все этих элементов.

К сожалению, но этот процесс не обойдется без некоторых капиталовложений, так как такая доработка ГБЦ требует замены направляющих втулок. Следствием такого апгрейда, кроме пропускаемой способности, станет снижение веса системы до сорока процентов от изначального.

Процесс и схема затяжки (на 16 клапанном авто)

Момент затяжки колесных болтов ваз 2107

16 клапанный двигатель автомобиля ВАЗ 2112

Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

  • На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
  • Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Занимались ли вы когда-нибудь затяжкой болтов ГБЦ?

Опрос

  • Да
  • Нет

Загрузка …

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

  1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
  2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
  3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

1. После установки ГБЦ на место смажьте резьбовую часть винтов моторным маслом.

2. Затем при помощи динамометрического ключа вам необходимо затянуть все болты ГБЦ…

3…соблюдая при этом порядок момента натяжения болтов.

Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Основные узлы двигателя

Никаких существенных отличий можно не обнаружить при беглом осмотре. Что карбюраторная, что инжекторная системы впрыска не влияют на основную конструкцию двигателя. Но стоит присмотреться к мелочам. Например, взгляните на термостат ВАЗ-2110 инжектор (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Именно! Инженеры в Европе сидят и думают, как бы уменьшить ресурс автомобиля, а наши в это время проводят реальные усовершенствования, которые во благо потребителю. Ясно, что в термостате ломается не корпус, а внутренности – термочувствительный элемент или клапан. Следовательно, зачем производить миллионы корпусов? Намного выгоднее окажется сделать один для машины, а в случае поломки термостата менять только внутренности.

Но это не все плюсы отечественных двигателей. Заметьте, в США и Европе все автомобили одинаковы, порой выполнить ремонт нет смысла, проще выкинуть в утиль, да купить новый. Причина отчасти и в двигателе. Например, АвтоВАЗ – это чуть ли не единственный завод, который продолжает на свою продукцию ставить блоки ДВС из чугуна! Во всех развитых странах сплавы алюминия уже давно применяют для этой цели! Ресурс двигателей страдает, но самое главное – нет возможности выполнить его ремонт, так как он не подлежит расточке или перегильзовке. А это куда дешевле, чем покупать новый двигатель или автомобиль. Может, зажиточный бюргер и может себе позволить такое, но в нашей стране автомобиль для многих людей все еще остается роскошью.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

  1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
  2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
  3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
  4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Некоторые выводы

Стальной ресивер выглядит мощно и красиво

Все двигатели хэтчбеков ВАЗ-2112 по характеристикам отличаются, и отличия – существенны. Кажется, лучшим вариантом будет 16-клапанный 1,5-литровый мотор. Но у двигателя 21124 (1,6) есть свои преимущества:

  • Номинальная мощность достигается при 5000 об/мин, а не при 5600;
  • Обрыв ремня ГРМ не приводит к загибанию клапанов и их замене;
  • Допустимо использовать 92-й бензин.

Любой мотор 21124 допускает переделку под Евро-4 либо соответствует этим нормам сразу.

ДВС ВАЗ-21120

ДВС ВАЗ-21124

Автомобиль редакции

Внешний вид двигателя объёмом 1,5 л внушает уважение. Но если вспомнить о загибании клапанов, выбор становится сделать трудно. Стальной ресивер и красивый график – это ещё не всё.

Разные нюансы

Мотор 21124 – более современный, чем его собрат. На нём установлены свечи с индивидуальными катушками. Опытные мастера знают и о возможностях тюнинга характерных для мотора 21120 (например, установка турбины). В защиту последнего можно сказать следующее: ресурс двух рассматриваемых двигателей – примерно одинаков. После первых 120-ти тысяч 20-й мотор заслуживает оценку «4,5 из 5-ти».
