Замена (ремонт) главного цилиндра сцепления своими руками

Сборка сцепления

Для сборки используют стенд или приспособление, применяемые при разборке.

Чтобы сохранить усилие нажимных пружин тракторных сцеплений, в кольцевые вытачки нажимного диска целесообразно подложить шайбы, толщина которых равна слою металла, снятого при протачивании.

Пружины подбирают одинаковые по длине и упругости. В собранном сцеплении все концы отжимных рычагов должны лежать в одной плоскости, параллельной основанию корпуса. Расстояние от торца корпуса сцепления или от рабочей поверхности нажимного диска до плоскости, в которой расположены концы отжимных рычагов, устанавливают строго в соответствии с техническими условиями для данной машины. Если нет стенда, правильное расположение отжимных рычагов устанавливают на плите при помощи штангенглубиномера или специального приспособления.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включено

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключено

освоив работу с педалью сцепления в три этапа

Привод сцепления и его виды

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

  • механический;
  • гидравлический;
  • электрогидравлический;
  • пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

  • трос сцепления;
  • педаль сцепления;
  • вилка выключения сцепления;
  • выжимной подшипник;
  • механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

  • простота устройства;
  • невысокая стоимость;
  • надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

Схема гидравлического сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

  • главный цилиндр сцепления;
  • рабочий цилиндр сцепления;
  • бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

  • гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
  • сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим. Течь рабочей жидкости и попадание в систему гидропривода воздуха — вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Ремонт сцепления своими силами

Снятие КПП

На ваз 2106, 07, 08 или на ваз 2114 ремонт сцепления без снятия коробки передач практически не проводится. Просто без этого невозможно определить причину неисправности сцепления. Поэтому, первым делом приступаем к данной операции. Представленный ниже метод снятия КПП позволит не сливать из коробки масла и не вытаскивать из нее привод:

  • снимаем воздушный фильтр;
  • извлекаем трос сцепления или как его называют специалисты – привод;
  • снимаем стартер;
  • расслабляем верхние болты фиксации коробки передач к двигателю.

Откручивание верхних болтов крепления

Переходим к дальнейшим действиям:

  • скоростную фишку датчика отключаем;
  • фиксатор жгута электропроводки откручиваем;
  • автомобиль поднимаем при помощи домкрата или другого устройство;
  • ослабляем гайки привода, находящиеся справа и слева машины до конца;
  • извлекаем рычаг подвески.

Откручивание рычага подвески

Продолжаем ремонт сцепления ваз 2114:

  • извлекаем шаровую опору;
  • два болта рычага подвески следует обязательно открутить;
  • извлекаем рычаг передней подвески;
  • снимаем нижний брызговик двигателя автомобиля;
  • фишку с выключателем огня заднего хода отключаем;
  • теперь пора открутить реактивную тягу от коробки передач;
  • снять, откручивая, нижнюю крышку картера;
  • пора ослабить гайку привода управления КПП (ее еще называют тягой кулисы);
  • отсоединить ее (нужно помнить, что при установке КПП на место, данную кулису обязательно отрегулировать).

Гайка привода управления КПП

  • нижний болт и гайку фиксации КПП к двигателю откручиваем (надо помнить, что в данном случае делать все нужно внимательно, так как нелегко бывает найти гайку, если привода стоят на своих местах);
  • берем домкрат и поднимаем двигатель так, чтобы не повредить поддон.

Поднятие двигателя на домкрате

  • отсоединяем коробку передач от подушек;
  • опускаем немного домкрат;
  • снимаем КПП.

На этом этап снятия коробки передач можно назвать законченным. В процессе работы обязательно нужно использовать правильный инструмент. Ключи должны быть разными: накидными, гаечными, нередко используются и головки.

Ремонт рабочего цилиндра Ваз 2101

Главный цилиндр сцепления на Ваз 2101

На автомобилях данной марки ремонт проводится так же, как и на других моделях Ваз. Часто причина неисправности связана бывает с такой деталью, как главный цилиндр сцепления ваз 2101. Ремонт его, в пошаговой инструкции, представлен ниже. Данный рабочий цилиндр бывает установлен в самом низу автомобиля, и снимать КПП не нужно. Деталь бывает часто подвержена агрессивному воздействию внешней среды, что и объясняет такую частую причину выхода из строя. Конструкция рабочего цилиндра состоит из:

  • пыльника (он предохраняет рабочую часть детали от попадания грязи);
  • резиновых манжет;
  • зеркала и других комплектующих.

На ваз 2101 ремонт сцепления, а вернее цилиндра начинаем со следующих действий:

  • поднимаем автомобиль на смотровую яму:
  • обязательно сливаем тормозную жидкость из бачка впереди, а шланг сцепления снимаем из главного цилиндра, поднимаем вверх, дабы жидкость не вылилась, и фиксируем подручными средствами (например, привязываем веревкой);
  • откручиваем соединения гаечным ключом на 17 (если открыть гайки не удается, то можно воспользоваться средством против ржавчины, например уксусом);
  • разбираем цилиндр;
  • осматриваем зеркало и если оно не пострадало, заменяем изношенные детали;
  • собираем все на место, прежде смазав резиновые манжеты и зеркало тормозной жидкостью.

Ремонт корзины и диска сцепления на Ваз

Стоит вновь отметить, что на ваз 2105 ремонт сцепления проводится так же, как и на других моделях. Если ремонт сцепления ваз 2101 был связан, в основном, с заменой частей главного цилиндра, то на других моделях, в том числе и на Ваз 2105 ремонт может быть связан с корзиной или самим диском сцепления. Понятно, что работы начинаем проводить на уже снятом КПП. Итак, начинаем:

откручиваем болты, фиксирующие корзину (обращаем внимание на лепестки корзины и если они сильно изношены, меняем корзину на новую);

Прокачка сцепления

Собранные и установленные цилиндры должны быть заполнены рабочей жидкостью без воздушных пробок. Для этого потребуется правильно прокачать сцепление. Есть несколько вариантов для выполнения такой операции.

Демонтаж главного цилиндра сцепления

В первом случае бачок наполняем достаточным количеством рабочей жидкости. Далее раскручиваем штуцер, который установлен специально для процесса прокачки, и надеваем на него конец гибкой трубки. Вторую сторону опускаем в емкость под машиной. Теперь можно жать на педаль и этим самым выпускать лишний воздух из гидравлической системы. Не стоит забывать о регулярном добавлении жидкости в бачок во время такого процесса. После того как весь воздух выйдет, завинчиваем штуцер.

Причины поломок рабочего цилиндра автомобиля

Материал, из которого изготовлен корпус детали, имеет важное значение. Сегодня цилиндры делают не только из стали или чугуна — как раньше

Чаще стали использовать алюминий и даже полимер. Однако такие мягкие изделия не будут отличаться надёжностью.

Ремонт штока сцепления необходим при следующих проблемах:

  • утечки (возникают из-за износа уплотнительных колец или при нарушении целостности соединительных трубок);
  • трещины на корпусе детали;
  • поломки пружины РЦС.

Шток включает в себя несколько составных деталей, каждая из которых может получить повреждение. Толкатель, поршень, манжеты, пружина — всё эти компоненты постоянно под нагрузкой, поэтому вероятность их поломки велика.

Как устроен главный цилиндр сцепления?

Система сцепления выполняет функцию кратковременного отключения ДВС от коробки передач. Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на обратный клапан. Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает главный цилиндр сцепления ВАЗ 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

  • Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
  • Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
  • В-третьих, замена цилиндра сцепления производится при вибрации ручки КПП.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.

Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.

Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

  • найдены трещины на корпусе;
  • большие выработки на внутренней поверхности корпуса из-за неисправного штока.

Следует приобрести новый рабочий цилиндр и заменить его полностью.

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

  • утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
  • наличие трещин на корпусе цилиндра;
  • разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

  • снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
  • проваливается педаль и сцепление работает с перебоями;
  • появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

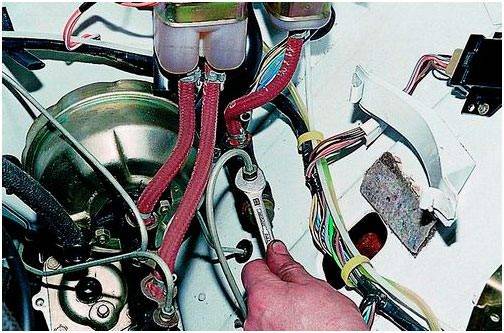

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

  • трещин корпуса;
  • ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

  • шланг, который бы плотно одевался на клапан выпуска;
  • шприц большого размера, диаметр носика которого соответствует размеру шланга;
  • гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Прокачка сцепления

После ремонта или замены ГЦС ВАЗ 2107 сцепление нужно прокачать. Для этого потребуется смотровая яма или эстакада.

Выбор и заливка рабочей жидкости

В качестве рабочей жидкости в гидравлическом приводе сцепления ВАЗ 2107 используется тормозная жидкость РОСА ДОТ-3 или ДОТ-4.

РЖ заливается в бачок ГЦС, расположенный в моторном отсеке на передней перегородке. Для правильного заполнения системы перед заливкой нужно на рабочем цилиндре ослабить на один-два оборота штуцер для спуска воздуха и затянуть его после начала вытекания жидкости без пузырьков газа. Заполнять бачок нужно до соответствующего уровня.

Прокачка гидропривода сцепления

Прокачку гидропривода желательно выполнять вдвоём — один нажимает на педаль сцепления, другой откручивает и закручивает штуцер для спуска воздуха на рабочем цилиндре, предварительно надев на него шланг. Потребуется выполнить следующие действия:

  1. Несколько раз сильно надавить на педаль и зафиксировать её в нажатом состоянии.
  2. Открутить штуцер и спустить жидкость вместе с воздухом.

Операцию продолжать до тех пор, пока из гидропривода сцепления не будет удалён весь воздух.

Видео: замена главного цилиндра сцепления ВАЗ 2107

Главный цилиндр сцепления выходит из строя довольно редко. Причинами его неисправности может стать грязная или некачественная рабочая жидкость, повреждённый защитный колпачок, износ уплотнителей. Отремонтировать и заменить его, обладая минимальными слесарными навыками, довольно просто. Следует лишь точно выполнять инструкции профессионалов.

Как заменить главный цилиндр сцепления на ВАЗ 2107 самостоятельно

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

ДИАГНОСТИКА НЕИСПРАВНОСТИ

Выявление причин неисправности привода сцепления начинается с наружного осмотра и проверки главного и рабочего цилиндра. Основная причина неисправностей данных узлов в большинстве случаев это износ резиновых манжет и выработка на стенках механизма. Главный и рабочий привод в таком случае подлежит безусловной замене, попытки его ремонта редко дают положительный результат.

ДЕМОНТАЖ ГИДРОПРИВОДА

Для выполнения операции нам потребуется:

  1. емкость для эксплуатационной жидкости и шприц большого объема.
  2. набор гаечных ключей и головок;
  3. отвертка и пассатижи.

Порядок выполнения работ следующий:

  1. Из расширительного бачка главного цилиндра автомобиля ВАЗ 2107 откачивается тормозная жидкость при помощи шприца. От привода отстыковывается резиновая трубка из нее тоже вливаются остатки в подготовленную емкость. При попадании жидкости на лакокрасочные поверхности их необходимо протереть влажной тряпкой.
  2. При помощи рожкового ключа на «10» выкручиваем штуцер трубопровода, соединяющего главный и рабочий гидроприводы.
  3. При помощи головки на «13» и переходника-удлинителя откручиваем гайки, удерживающие узел на щите моторного отсека.
  4. Для снятия главного цилиндра со шпилек достаточно нажать на педаль сцепления, это сдвинет его с места, после чего можно вытащить его руками.

Работы по снятию узла завершены, и можно приступать к установке запасной части.

МОНТАЖ ГИДРОПРИВОДА

Замена механизма предполагает приобретение его в розничной сети или через интернет. Работа по установке выполняется в такой последовательности:

  1. Главный цилиндр сцепления автомобиля ВАЗ 2107 надевается на шпильки и продвигается до упора в основание.
  2. На крепеж наворачиваются гайки и затягиваются гаечным ключом на «13».
  3. В основной цилиндр вкручивается штуцерная гайка трубопровода, проложенного до рабочего гидропривода.
  4. Резиновая трубка стыкуется к пластиковому соединительному элементу и закрепляется хомутом.
  5. В расширительный бачок заливается тормозная жидкость, которая по трубкам попадает в основной и рабочий цилиндр привода сцепления. Замена жидкости в системе обязательна из-за продуктов износа.

По завершении монтажа деталей необходимо провести осмотр и проверить затяжку гаек. Замена основного или рабочего привода сцепления автомобиля ВАЗ 2107 заканчивается прокачкой системы.

Источники

  • 7vaz.ru/remont/glavnyj-cilindr-sceplenija.html
  • masteravaza.ru/transmisiya-sceplenie/remont-scepleniya-transmisiya-sceplenie/vaz-2107-remont-scepleniya-67
  • zen.yandex.ru/media/vaganov/zamena-rabochego-cilindra-scepleniia-vaz2107-svoimi-rukami-5c8507d692cc5e00b42abc29
  • zen.yandex.ru/media/vaganov/zamena-glavnogo-cilindra-scepleniia-vaz2107-5cba18e470da470224cb6ba5?utm_source=serp
  • drive2.ru/c/509489775007236498/
  • umper.guru/klassicheskie-modeli-vaz/stseplenie/glavnyiy-tsilindr-stsepleniya-vaz-2107.html
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
