Конструктивные особенности дизельного двигателя

Наиболее частые неисправности топливной системы дизельного двигателя

Среди самых распространенных поломок в системе питания дизелей чаще всего встречаются следующие:

  1. Затруднения при запуске мотора.
  2. Снижение мощностных показателей.
  3. Увеличение расхода топлива.
  4. Возникновение дыма различных оттенков, выходящего из выхлопной трубы.
  5. Повышенная жесткость работы.
  6. Невозможность разогнаться (при провалах в разгоне рекомендуется увеличить ход педали акселератора).
  7. Неустойчивость оборотов на холостом ходу (плавают).
  8. Двигатель часто глохнет.

Трудный запуск

Чтобы облегчить зимний запуск дизельных двигателей, производители выпускают специальное топливо под названием «арктическое». Однако, причиной трудного включения не всегда является застывшая солярка. При невозможности запустить дизель на холодную, необходимо проверить:

  • качество работы нагнетающих деталей насоса высокого давления;
  • степень износа форсунок;
  • регулировки угла опережения топлива;
  • предпусковые свечи накала;
  • регулятор давления;
  • нарушение герметичности топливопроводов.

Снижение мощности

Мощность дизельного мотора снижается при возникновении неисправностей, засорении топливных фильтров, отверстий распыляющих форсунок. При выходе из строя фильтрующих элементов количество солярки, направляемой в топливный насос, резко снижается, что негативно сказывается на мощностных показателях мотора.

Увеличение потребления дизтоплива

Неверно выставленный угол опережения впрыска является основной причиной большого расхода горючего. На количество потребляемого топлива также оказывает влияние неправильная работа топливного насоса ТНВД. Необходимо отрегулировать уровень давления смеси в момент впрыска. Понижение компрессии в рабочих цилиндрах также может стать причиной повышенного расхода дизельного топлива.

Выхлоп черного цвета

При появлении темного дыма из системы выхлопа рекомендуется проверить качество смесеобразования. Нарушения могут быть вызваны запоздалым впрыском топлива, которое не успевает полностью сгорать и оседает на стенках цилиндров в виде нагара. Слои нагара часто образуются также на клапанах, которые неплотно закрываются.

Появление белого дыма в виде пара не вызывает тревоги, т. к. он быстро улетучивается после прогрева мотора. Особенно часто это можно наблюдать в дизельных машинах, работающих в областях северной широты.

Плавающие обороты коленчатого вала в режиме холостого хода

При данном дефекте нужно:

  • заменить уплотняющие элементы, расположенные под распылителями;
  • подтянуть топливный провод, соединяющий фильтра с ТНВД;
  • проверить состояние опорной пластинки насоса;
  • заменить регулятор оборотов коленвала;
  • проверить работу системы вентиляции, чтобы исключить давление газов.

Двигатель глохнет

Если мотор часто прекращает работу прямо на ходу, потребуется проверить следующие пункты:

  • правильность угла опережения;
  • качество соединений в местах подключения насоса;
  • степень загрязнения фильтров;
  • смещение и перекос элементов насоса высокого давления.

Предпусковой топливоподкачивающий насос

Перед пуском двигателя заполнение системы топливом и подача его к ТНВД осуществляются с помощью предпускового топливоподкачивающего насоса 70. Ранее были широко распространены насосы плунжерного и диафрагменного (мембранного) типов с ручным приводом. Однако в настоящее время все чаще применяются центробежные крыльчатые насосы с приводом от электродвигателя, питаемого электрической энергией аккумуляторной батареи. Они обеспечивают более быструю прокачку топлива, не требуют затрат мускульной энергии механика-водителя и могут использоваться в качестве аварийных при отказе основного топливоподкачивающего насоса.

Характеристика и схема дизельного двигателя

Многие автолюбители задаются вопросом что такое дизель? Характеристика дизельного двигателя позволит разобраться, чем он отличается от бензинового. Чтобы узнать все о дизельных двигателях и как они работают, необходимо уточнить конструктивные особенности.

Объем двигателя

Современный автопром изготавливает моторы рабочим объемом: 0,6 (для мотоциклов),1,1 – 25 тыс. л различной мощности.

Общее устройство дизельного двигателя складывается из:

  • турбины;
  • форсунок;
  • интеркуллера;
  • поршней;
  • клапанов;
  • цилиндров.

Каждый их этих компонентов выполняет свою работу и имеет свои конструктивные признаки, благодаря чему и был увеличен КПД.

Одними из основных элементов системы являются: фильтр, ТНВД и форсунки.

ТНВД

Устройство дизельного двигателя предполагает применение двух разновидностей насосов: распределительного и плунжерного. Механизм отвечает за поступление горючего к форсункам.

Фильтр

Деталь должна подходить типу двигателя. Фильтр способствует устранению избыточного воздуха, воды и различных примесей из топливной системы

Форсунки

Поступление горючего невозможно без слаженной работы форсунок и насоса топливного. Устройство дизеля предполагает использование двух видов изделий – со шрифтовым и многодырчатым распределителем, который определяет форму факела и создает продуктивный процесс воспламенения.

Процесс работы дизельного ДВС

Как следует из названия, рабочий цикл четырехтактного ДВС состоит из 4-х тактов: впуска, сжатия, расширения и выпуска. Четыре такта соответствуют двум оборотам коленчатого вала и четырем ходам поршня. Ход поршня – это его перемещение от верхней мертвой точки (ВМТ) к нижней (НМТ) или наоборот. Это одна из важнейших характеристик двигателя, которая определяет степень сжатия топливной смеси, а значит, и мощность мотора.

Первый такт – такт впуска – в дизельном двигателе представляет собой впуск воздуха через открывающийся впускной клапан. Поршень перемещается от ВМТ к НМТ, создавая разрежение в камере сгорания, что способствует втягиванию воздуха во внутрь цилиндра.

Такт сжатия – это процесс сжатия воздуха при перемещении поршня от НМТ к ВМТ при закрытых клапанах. При этом в камере сгорания уменьшается объем, увеличивается давление и повышается температура. Немного раньше, чем поршень займет свое верхнее положение, через форсунку впрыскивается дизельное топливо. При взаимодействии с горячим воздухом оно воспламеняется.

Такт расширения (рабочий ход) характеризируется резким повышением температуры и давления за счет сгорания топлива. Газы давят на поршень, перемещая его из ВМТ в НМТ, что и является основной движущей силой мотора.

Такт выпуска – удаление отработанных газов из камеры сгорания через выпускной клапан. Поршень поднимается к ВМТ, выталкивая продукты сгорания наружу.

После такта выпуска снова идет такт впуска, и так по кругу.

Работа всех 4ех тактных двигателей одинакова, будь то дизельный двигатель или бензиновый.

Рабочий цикл карбюраторного двигателя:

— Такт сжатия

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.

Гифка наглядно демонстрирует процесс работы четырехтактного двигателя

— Такт выпуска После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочий цикл дизельного двигателя Рабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

Дополнительные компоненты двигателя

В конструкции дизельного двигателя присутствуют и другие детали. Например, турбина. Многие моторы оснащаются турбонаддувом для увеличения мощности. Обычные же атмосферники не имеют такого устройства.

Давайте рассмотрим, что такое турбонадув и из чего он состоит.

Принцип работы турбины

Большое количество воздуха подается в цилиндры через турбонаддув. Также увеличивается подача горючего во время рабочего цикла. Все это позволяет увеличить мощность мотора.

Так как давление насоса в дизельном двигателе выше и постоянное, то это помогает избежать турбоям, которые часто присутствуют на бензиновом моторе. Которыми также часто недовольны владельцы бензиновых турбодвигателей.

Принцип работы турбины таков:

  1. Отработанные газы проходят через компрессор.
  2. Они постепенно раскручивают колесо турбины.
  3. Затем вращение турбинного колеса передается компрессорному. Так происходит потому, что они оба установлены на одном валу.
  4. Под действием вращения турбокомпрессор сжимает воздух. Затем последний поступает в интеркулер.
  5. Здесь он начинает охлаждаться. Потом поступает снова в цилиндры силового агрегата.

Таким образом работает турбинное устройство. Дизельный двигатель запускается даже при отрицательных температурах внешней среды. Свечи накаливания разогревают воздушную смесь до 900 градусов. Именно поэтому сквозь турбины в цилиндры могут поступать холодные воздушные массы.

Турбонаддув он же турбонагнетатель состоит из

Турбонаддув дизельных двигателей состоит из следующих компонентов:

  • воздухозаборник;
  • компрессор;
  • клапан для регулировки отработанных газов;
  • заслонка для дросселя;
  • фильтрующее устройство;
  • интеркулер для охлаждения воздушных масс;
  • давления датчики;
  • коллектор впуска;
  • соединительные трубки.

В свою очередь в турбину входят элементы:

  • подшипники, которые создают вращение ее;
  • чехол на турбине;
  • чехол на компрессоре;
  • сталистая сетка.

Есть разные виды турбонаддувов и их особенности. Так, например, в турбине с изменяемой геометрией измененное сечение входного клапана регулирует поток отработанных газов. Два компрессора устанавливаются последовательно для того, чтобы за каждый режим работы отвечало одно из устройств, а не два за все или одно за все режимы работ.

Если же компрессоры в моторе установлены параллельно, то турбоямы становятся еле ощутимы. Механический и автоматический турбьонаддув, установленные вместе, способствуют увеличенную мощности. Например, первый включается при низких оборотах, а второй при высоких.

Цикл работы турбонаддува

Теперь вы знаете, что такое турбонаддув и как он работает. Давайте посмотрим, каков его цикл.

  1. Турбокомпрессор создает вакуум. Внутрь турбонаддува всасываются воздушные массы.
  2. Дальше в работу вступают роторы.
  3. Интеркулер охлаждает воздушные массы.
  4. Впускной коллектор пропускает через себя холодный воздух. Но перед тем, как он попадет в него, воздушные массы проходят очистку через воздушные фильтрующие устройства.
  5. Когда воздух будет набран до достаточного количества, клапан закроется.
  6. Уже отработанные воздушные массы проходят в турбину силового агрегата внутреннего сгорания и давят на ротор.
  7. Скорость вращения самой турбины и ее вала увеличивается до 1500 оборотов в секунду.

Таким образом за счет всех этих действий образовывается давление, которое и увеличивает мощность дизельного двигателя.

Интеркулер и форсунка

Интеркулер для двигателя на дизеле был создан, чтобы не подвергать каждодневному ремонту детали мотора. Детали двигателя при действии на них высоких температур подвергаются быстрому износу. Чтобы такого не происходило, были созданы интеркулера.

Топливо, подающееся через форсунки, правильно распределяется и в нужном количестве. Поэтому не происходит детонации при правильном расположении угла подачи.

Дополнительные компоненты двигателя

Помимо основных деталей, которые обязательно присутствуют в конструкции двигателя, есть еще дополнительные детали и узлы, которые улучшают характеристики и работу ДВС.

Принцип работы турбины

Турбина — это устройство, которое создает дополнительного нагнетание топлива. Двигатель с турбиной имеет большую производительность.

Идея создания турбины появилась при обнаружении такого факта, что при движении поршня вверх, солярка не успевает полностью сгорать.

С помощью турбины, сгорание топлива в цилиндрах происходит до конца, за счет чего уменьшается расход топлива и увеличивается мощность ДВС.

Турбонаддув, он же турбонагнетатель состоит из:

  • подшипники — служит опорой дает возможность вращаться валу;
  • кожух на турбине;
  • кожух на компрессоре;
  • стальная сетка.

Цикл работы турбонаддува:

  1. Компрессор создает вакуум и всасывается воздух внутрь системы.
  2. Ротор турбины передает вращение ротору.
  3. Интеркулер охлаждает воздух.
  4. Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
  5. Отработанные газы движутся через турбину ДВС и создают давление на ротор.
  6. В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Интеркулер и форсунка

При сжатии плотность воздуха и температура увеличиваются. Это негативно сказывается на межремонтном периоде деталей двигателя. В связи с чем была разработано устройство, которое охлаждает горячий воздушный поток.

В зависимости от модификации дизельных двигателей, в цилиндре топливо может распыляться одной или двумя форсунками.

Всасывание воспламенение

Основное отличие дизельного двигателя от бензинового заключается в способе подачи топливовоздушной смеси в цилиндр и способе ее воспламенения. В бензиновом двигателе топливо смешивается с всасываемым воздухом до попадания в цилиндр, получаемая смесь поджигается в необходимый момент свечой зажигания.

На всех режимах, за исключением режима полностью открытой дроссельной заслонки, дроссельная заслонка ограничивает воздушный поток, и наполнение цилиндров происходит не полностью.

В дизеле воздух подается в цилиндр отдельно от топлива и затем сжимается. Из-за высокой степени сжатия в дизеле (обычно 20:1), воздух от сжатия нагревается до температуры свыше 700°С.

Вы можете быть удивлены тем, что простая операция сжатия воздуха может сильно разогреть его, но для любого велосипедиста нет ничего необычного в том, что сжатый воздух разогревается, что легко обнаружить, пощупав велосипедный насос после накачки шины.

Вернемся к дизельному двигателю. Когда поршень поднимается в верхнюю мертвую точку (конец такта сжатия), топливо под очень высоким давлением впрыскивается в камеру сгорания в распыленном до мельчайших частиц состоянии. Топливо смешивается с воздухом, и, так как температура воздуха очень высокая, происходит сгорание топливовоздушной смеси. При сгорании смесь выделяет энергию, которая движет поршень вниз (рабочий ход).

При снижении температуры воздуха текучесть дизельного топлива ухудшается из-за образования парафина. Из-за этого дизельное топливо становится густым и забивает топливный фильтр. По этой причине фирмы-производители дизельного топлива добавляют в него зимой специальные присадки, которые повышают текучесть топлива и гарантируют надежный запуск до температуры минус 22°С Если при неожиданном похолодании (ниже -10°С) в баке находится летнее топливо, то нужно добавить в бак специальную разжижающую присадку, следуя инструкциям ее производителя.

При запуске двигателя в холодную погоду температура сжатого воздуха в цилиндре может оказаться недостаточной для воспламенения топлива. Решить эту проблему помогает система предварительного накала (подогрева). Двигатели могут быть оснащены автоматической системой предварительного подогрева, в которой использованы электрические накальные свечи, подогревающие воздух в камерах сгорания непосредственно до запуска двигателя и во время его. В большинстве дизелей не применяется дроссельная заслонка во впускном коллекторе.

Исключение составляют двигатели, в которых применяется пневматический регулятор, работа которого зависит от разрежения во впускном коллекторе. Также редко дроссельная заслонка используется для создания разрежения, необходимого для работы усилителя тормозов (обычно для этой цели используется отдельный вакуумный насос). Кроме исключения свечей зажигания, дизельный двигатель имеет и другие преимущества.

Самое большое из них состоит в том, что из-за сжатия поступающего воздуха в гораздо большей степени, чем в бензиновом двигателе (типичная степень сжатия составляет около 14:1 на больших двигателях и около 24:1 на небольших современных двигателях) дизель является более термически эффективным двигателем. Это значит, что он выдает большую мощность от заданного количества топлива.

Результатом является следующее: автомобиль с дизельным двигателем пройдет на данном количестве топлива большее расстояние, чем такой же автомобиль с бензиновым двигателем того же рабочего объема.

Турбодизель

Эффективным средством повышения мощности и гибкости работы является турбонаддув двигателя. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала – “турбоямы”. Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором.

На многих автомобилях устанавливается промежуточный охладитель наддуваемого воздуха – интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность. Наддув позволяет добиться одинаковой мощности с атмосферным мотором при меньшем рабочем объеме, а значит, снизить массу двигателя. Турбонаддув, помимо всего прочего, служит для автомобиля средством повышения “высотности” двигателя – в высокогорных районах, где атмосферному дизелю не хватает воздуха, наддув оптимизирует сгорание и позволяет уменьшить жесткость работы и потерю мощности.

В то же время турбодизель имеет и некоторые недостатки, связанные в основном с надежностью работы турбокомпрессора. Так, ресурс турбокомпрессора существенно меньше ресурса двигателя. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Неисправный агрегат может полностью вывести из строя сам двигатель. Кроме того, собственный ресурс турбодизеля несколько ниже такого же атмосферного дизеля из-за большой степени форсирования. Такие двигатели имеют повышенную температуру газов в камере сгорания, и чтобы добиться надежной работы поршня, его приходится охлаждать маслом, подаваемым снизу через специальные форсунки.

Прогресс дизельных двигателей сегодня преследует две основные цели: увеличение мощности и уменьшение токсичности. Поэтому все современные легковые дизели имеют турбонаддув (самый эффективный способ увеличения мощности) и Соmmоn Rail.

Четырехтактный процесс в дизеле

В четырехтактном дизеле (рис. 2 «Рабочий цикл четырехтактного дизеля«) клапа­ны механизма газораспределения управ­ляют впуском воздуха и выпуском ОГ. Они открывают или закрывают впуск­ные и выпускные каналы головки цилин­дров. Каждый впускной и выпускной ка­нал может иметь один, два или три кла­пана.

Пример HTML-страницы

Рис. 2 : а — впуск; b — сжатие; с — рабочий ход; d — выпуск.  1. Впускной распределительный вал. 2. Форсунка. 3. Впускной клапан. 4. Выпускной клапан. 5. Выемка в днище поршня. 6. Поршень. 7. Стенка цилиндра. 8. Шатун. 9. Коленчатый вал. 10. Выпускной распределительный вал. а — угол поворота коленчатого вала. d — диаметр цилиндра. М — крутящий момент. s — ход поршня. Vc — объем камеры сгорания. Vh — рабочий объем. ВМТ — верхняя мертвая точка поршня. НМТ — нижняя мертвая точна поршня.

Первый такт — впуск (а)

Поршень 6, находящийся в верхней мер­твой точке (ВМТ), движется вниз и уве­личивает объем цилиндра. Дроссельная заслонка отсутствует, и воздух через от­крытый впускной клапан 3 поступает не­посредственно в цилиндр. В нижней мертвой точке (НМТ) поршня объем ци­линдра достигает своего максимального значения (Vh + Vc).

Второй такт — сжатие (Ь)

Клапаны механизма газораспределения закрыты. Движущийся поршень сжима­ет заключенный в цилиндре воздух, ко­торый, сообразно степени сжатия (от 6 у больших двигателей до 24 у двигателей легковых автомобилей), нагревается до высокой температуры, максимально до­ходящей до 900°С. В конце процесса сжа­тия форсунка впрыскивает топливо в ра­зогретый воздух под высоким давлением (в настоящее время приблизительно до 2000 бар).

В ВМТ поршня объем цилиндра до­стигает минимального значения (объем камеры сгорания Vc )

Третий такт — рабочий ход (с)

После задержки воспламенения (не­сколько градусов угла поворота коленча­того вала) начинается рабочий ход. Тон­ко распыленное дизельное топливо вос­пламеняется в сильно сжатом горячем воздухе в камере сгорания и сгорает, вследствие этого заряд топливовоздуш­ной смеси в цилиндре продолжает разо­греваться дальше и давление в цилиндре поднимается еще выше. Освобожденная при сгорании энергия определяется ко­личеством впрыснутого топлива (каче­ственное регулирование). Под действием давления поршень движется вниз, при этом тепловая энергия преобразуется в кинетическую. Кривошипно-шатунный механизм преобразует кинетическую энергию поршня в энергию вращения коленчатого вала.

Четвертый такт — выпуск (d)

Рис. 4

Уже незадолго до нижней мертвой точки поршня открыва­ется выпускной клапан 4. Находящиеся под давлением горячие газы начинают выходить из цилиндра. Движущийся вверх поршень вытесняет остальные ОГ. После двух оборотов коленчатого вала новый рабочий цикл начинается с такта впуска.

Кулачки впуска и выпуска распреде­лительного вала служат для открытия и закрытия клапанов. У двигателей с од­ним распределительным валом движе­ние от кулачков чаще всего передается на клапаны с помощью коромысел. Фа­зы газораспределения включают н себя моменты открытия и закрытия клапа­нов по отношению к положению колен­чатого вала (рис. 4 «Диаграмма фаз распределения четырехтактного дизеля«), поэтому они указы­ваются в градусах угла поворота колен­чатого вала. Распределительный вал приводится от коленчатого вала зубчатым ремнем, цепью или набором шестерен. При четы­рехтактном процессе рабочий цикл со­вершается за два оборота коленчатого ва­ла, поэтому распределительный вал вра­щается с вдвое меньшей частотой, чем коленчатый. Передаточное отношение между коленчатым и распределительным валами составляет, таким образом, 2:1.

При переходе от такта выпуска к так­ту впуска все клапаны некоторое время открыты одновременно — этот момент называется перекрытием клапанов. При этом оставшиеся в камере сгорания отработавшие газы вытесняются свежим зарядом воздуха в выпускной коллектор, одновременно охлаждая цилиндр.

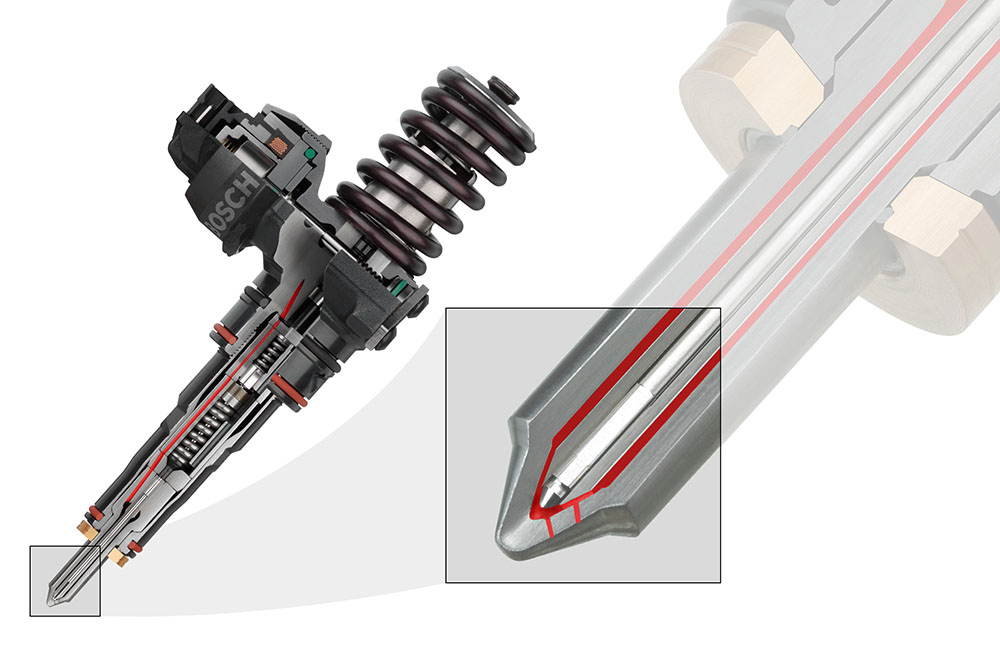

Насос-форсунки

Насос-форсунки можно считать отдельной веткой в дизельных системах питания, поскольку в конструкции ТНВД как таковой не используется.

Особенность этой системы заключена в том, что форсунка и плунжерная пара объединены в единую конструкцию. Привод секции этого топливного узла осуществляется от распределительного вала.

Примечательно, что такая система может быть как полностью механической (управление впрыском осуществляется рейкой и регуляторами), так и электронной (используются электромагнитные клапаны).

Насос-форсунка

Некой разновидностью этого типа впрыска является использование индивидуальных насосов. То есть для каждой форсунки предусматривается своя секция, приводимая в действие от распределительного вала. Секция может располагаться непосредственно в ГБЦ или быть вынесенной в отдельный корпус. В такой конструкции используются обычные гидравлические форсунки (то есть, система механическая). В отличие от впрыска с ТНВД, магистрали высокого давления – очень короткие, что позволило значительно увеличить давление. Но такая конструкция особого распространения не получила.

К положительным качествам насос-форсунок питания можно отнести:

  • Значительные показатели создаваемого давления (самые высокие среди всех используемых типов впрыска);
  • Небольшая металлоемкость конструкции;
  • Точность дозировки и реализации многократного впрыска (в форсунках с электромагнитными клапанами);
  • Возможность работы двигателя при отказе одной из форсунок;
  • Замена поврежденного элемента не сложная.

Но имеются в таком типе впрыска и недостатки, среди которых:

  • Неремонтопригодность насос-форсунок (при поломке требуется их замена);
  • Высокая чувствительность к качеству топлива;
  • Создаваемое давление зависит от оборотов двигателя.

Насос-форсунки получили широкое распространение на коммерческом и грузовом транспорте, а также эту технологию использовали некоторые производители легковых авто. Сейчас она не очень часто используется из-за высокой стоимости обслуживания.

Преимущества и недостатки дизельного двигателя

Благодаря разработкам ученых, дизельный мотор по ряду эксплуатационных показателей приближен к бензиновому. Однако поршневой двигатель имеет не только положительные качества, но и некоторые недостатки.

Расход топлива

Составляет на 30-35% меньше, чем у бензиновых. Если учитывать, что топливо для ДВС дешевле, можно говорить и об экономичности ДВС.

Экологичность

Принцип работы дизельного двигателя устроен таким образом, что он быстро и эффективно сжигает топливо. При этом токсичность обработанных газов значительно меньше. Кстати, по этой причине в европейских странах отдают предпочтение именно ТС на дизеле.

Мощность

Крутящий момент на низких оборотах достаточно высокий. Это способствует быстрому набору скорости и уверенной тяге.

Долговечность

При квалифицированном техобслуживании, ремонт ДВС может потребоваться после пробега 350-400 тыс. км и больше, а бензиновому нужен капремонт уже после 200-250 тыс. км. Кроме того, система зажигания здесь отсутствует, значит исключается покупка и ремонт высоковольтных кабелей, свечей и других элементов.

Медленное прогревание

Дело в том, что КПД двигателя больше, поэтому энергии расходуется меньше на тепло. Если он холодный, требуется много времени для его запуска. Особенно эта проблема актуальна в мороз, поскольку солярка имеет свойство густеть.

Владельцы авто на дизеле должны учитывать эту особенность и вовремя менять солярку, которая подходит по сезону.

Стоимость

Покупка авто с дизелем обойдется на 25-30% дороже, чем на бензиновом моторе. Цена же подержанной машины на рынке значительно снижается. Это связано с тем, что восстановление дизельного двигателя недешевое удовольствие из-за его сложной конструкции.

Чувствительность к качеству топлива

Современный дизель оснащен сложной системой топливного вспрыска, поэтому к качеству солярки предъявляются повышенные требования. Если заправить авто неподходящим горючим, ДВМ может запросто «полететь».

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

  1. топливный бак;
  2. фильтры грубой очистки дизтоплива;
  3. фильтры тонкой очистки топлива;
  4. топливоподкачивающий насос;
  5. топливный насос высокого давления (ТНВД);
  6. инжекторные форсунки;
  7. трубопровод низкого давления;
  8. магистраль высокого давления;
  9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

  • дизельная аппаратура для повода топлива (топливоподводящая);
  • дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

  • топливоподкачивающий насос;
  • топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из  топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа  и применяется на дизельных двухтактных двигателях. В  такой системе топливный  насос высокого давления и форсунка объединены в одном устройстве под  названием насос-форсунка.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

  • дизельная форсунка закрытого типа;
  • дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки  и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Классификация дизельных ДВС

Классифицировать двигатели можно по форме камер. Они отличаются между собой по конструкции, а также типу работы.

Типы дизельных двигателей делятся на:

  1. разделенные – топливо вспрыскивается не сразу в основную, а в предварительную или вихревую камеру, где перемешивается с воздухом. Это обеспечивает максимальное сжатие и равномерное распределение энергии горения. Топливо начинает гореть сначала в предварительной камере, потом постепенно процесс переходит в основную. Таким образом снижается нагрузка на поршневую группу, а звук мотора становится тише.
  2. неразделенные – камера находится непосредственно в поршне, горючее поступает в цилиндры. Несмотря на то, что такая конструкция позволяет снизить расход топлива, но отличается высоким уровнем шума и вибрированием.
  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Подведем итоги

Как видно, преимущества дизельного двигателя на легковом авто в условиях практической эксплуатации на отечественных дорогах могут в значительной мере перекрываться перечисленными выше недостатками.

Важно понимать, что приобретение автомобиля с дизельным ДВС позволяет экономить на топливе, однако выгода может быть частично или полностью нивелирована более высокими затратами на обслуживание и ремонт агрегата данного типа.  Другими словами, перед покупкой нужно учитывать не только преимущества, но и минусы дизельного двигателя.

Напоследок хотелось бы добавить, что если дизельная машина коммерческая и приобретается новой, тогда подобное решение себя вполне оправдывает. Если же владелец планирует приобрести легковой автомобиль с дизельным мотором, особенно подержанный, тогда нужно быть готовым к более высоким расходам, дорогим поломкам и жестким требованиям касательно эксплуатации такого ТС.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
